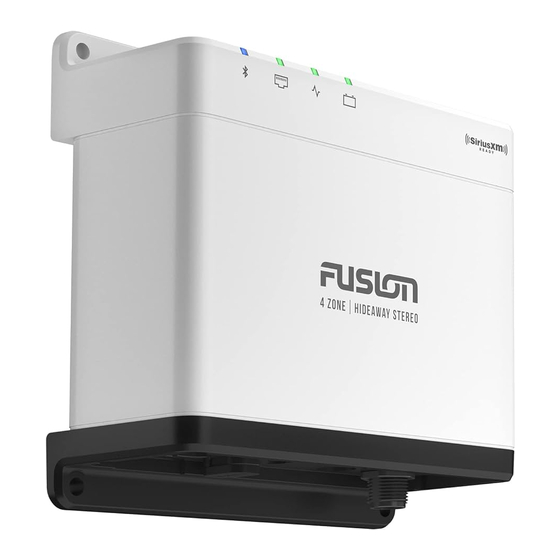

APOLLO
MS-WB675
™
INSTRUCTIONS D'INSTALLATION
Informations importantes relatives à la sécurité
AVERTISSEMENT
Le non-respect de ces avertissements et de ces mises en garde est susceptible de provoquer des blessures,
d'endommager le bateau ou de dégrader les performances du produit.
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour
prendre connaissance des avertissements et autres informations importantes sur le produit.
Cet appareil doit être installé conformément à ces instructions.
Déconnectez l'alimentation du bateau avant de commencer à installer ce produit.
Avant d'alimenter ce produit en électricité, vérifiez que la mise à la terre est correcte et qu'elle respecte les
présentes instructions.
ATTENTION
Pour éviter les blessures, portez des lunettes de protection, un équipement antibruit et un masque anti-
poussière lorsque vous percez, coupez ou poncez.
AVIS
Lorsque vous percez ou coupez, commencez toujours par vérifier ce qui se trouve sur la face opposée de la
surface de montage pour éviter d'endommager le bateau.
N'utilisez pas la chaîne stéréo comme modèle lorsque vous percez les trous de montage, car cela peut
endommager l'écran en verre et annuler la garantie. Vous devez utiliser uniquement le modèle inclus pour
percer correctement les trous de montage.
Lisez toutes les instructions d'installation avant de commencer l'installation. Si vous rencontrez des difficultés
durant l'installation, contactez le service d'assistance produit de Fusion
®
.
Contenu de l'emballage
• Quatre vis autoperceuses de jauge 8
• Faisceau de câbles d'alimentation et de haut-parleur
• Faisceaux de câbles pour entrée auxiliaire, sortie ligne et sortie caisson de basse
• NMEA 2000
Câble de dérivation
®
Février 2023
GUID-F34CD991-7A3F-4535-BEF0-3773CD4104C5 v1

Publicité

Table des Matières
loading

Manuels Connexes pour Fusion APOLLO MS-WB675

Sommaire des Matières pour Fusion APOLLO MS-WB675

  • Page 1 Vous devez utiliser uniquement le modèle inclus pour percer correctement les trous de montage. Lisez toutes les instructions d'installation avant de commencer l'installation. Si vous rencontrez des difficultés durant l'installation, contactez le service d'assistance produit de Fusion ® Contenu de l'emballage •...

  • Page 2: Outils Requis

    Outils requis • Tournevis cruciforme • Perceuse électrique • Foret (la taille varie en fonction du matériel de montage et des vis utilisées) Considérations relatives au montage ATTENTION Quand la température de l'air est élevée et après une utilisation prolongée, le boîtier de l'appareil peut atteindre des températures dangereuses au toucher.

  • Page 3: Considérations Relatives À La Connexion

    Pour que votre chaîne stéréo fonctionne correctement, vous devez la connecter à une source d'alimentation, à des haut-parleurs et aux sources d'entrée. Prenez le temps de réfléchir à la mise en place de la chaîne stéréo, des haut-parleurs, des sources d'entrée, du réseau NMEA 2000 facultatif et des appareils ou du réseau Fusion PartyBus ™...
  • Page 4 Connect pour capter les stations SiriusXM lorsqu'elles sont disponibles (non inclus). SXM TUNER Se connecte à un module Fusion DAB pour recevoir les stations DAB lorsqu'elles sont disponibles (non inclus). DIGITAL AUDIO Permet de connecter la chaîne stéréo à une source audio optique, comme une télévision ou IN (OPTICAL) un lecteur DVD.

  • Page 5: Identification Du Connecteur Et Des Fils Du Faisceau De Câbles

    Identification du connecteur et des fils du faisceau de câbles Faisceau de câbles Nom de Fonction du connecteur RCA Remarques l'étiquette RCA Fournit une sortie vers un amplificateur externe et est associé Sortie ligne, zone 3 (gauche) à la commande du volume pour la zone 3. Sortie ligne, zone 3 (droite) ZONE 3 Chaque câble du caisson de basse fournit une sortie mono...
  • Page 6 Faisceau de câbles Couleurs du fil Fonction du fil Remarques dénudé Se connecte à la source d'alimentation (Connexion à l'ali­ Terre (-) Noir mentation, page 7). Se connecte à la source d'alimentation (Connexion à l'ali­ Alimentation (+) Jaune mentation, page 7). Se connecte à la source d'alimentation (Connexion à...

  • Page 7: Connexion À L'alimentation

    Connexion à l'alimentation Lorsque vous branchez la chaîne stéréo sur l'alimentation, vous devez connecter les fils jaune, rouge et noir à la source d'alimentation. Les fils jaune et rouge ont des fonctions différentes, et la méthode que vous utilisez pour les connecter à...
  • Page 8 Connexion à l'alimentation sans commutateur d'allumage Cette méthode de connexion est utilisée le plus souvent sur les grands bateaux et sur les bateaux équipés de plusieurs chaînes stéréo et autres dispositifs marins en réseau. Pour ces installations, il est moins important que la chaîne stéréo démarre rapidement et il est plus efficace d'utiliser le disjoncteur ou un interrupteur dédié...
  • Page 9 Si le disjoncteur ou l'interrupteur manuel est fermé, la chaîne stéréo reste activée. Vous pouvez utiliser le bouton Marche/Arrêt de la chaîne stéréo, ou alors un traceur ou une télécommande connectés pour mettre la chaîne stéréo en mode veille et basse consommation, si nécessaire. REMARQUE : quand vous n'utilisez pas le bateau, vous devez couper l'alimentation de la chaîne stéréo à...
  • Page 10 Connexion à l'alimentation via un commutateur d'allumage Cette méthode de connexion est utilisée le plus souvent sur les bateaux de ski nautique, les bateaux à tour et autres bateaux similaires pour le sport et les loisirs, où les moteurs sont souvent éteints et rallumés. Pour ces installations, il faut un temps de mise en veille rapide et un temps de démarrage encore plus rapide, afin que la musique puisse être arrêtée et relancée aussi rapidement que possible après le redémarrage des moteurs.

  • Page 11: Zones De Haut-Parleurs

    Ne connectez pas le faisceau de câbles à la chaîne stéréo tant que toutes les connexions de fils dénudés n'ont pas été faites. 3 Installez tous les fusibles nécessaires sur les fils rouge et jaune. 4 Connectez le faisceau de câbles à la chaîne stéréo. Lorsque vous mettez le contact du bateau, la chaîne stéréo s'allume en même temps que les autres accessoires électroniques.

  • Page 12: Branchement D'un Système D'enceintes À L'aide D'une Sortie Ligne

    Branchement d'un système d'enceintes à l'aide d'une sortie ligne Ce schéma illustre une installation du système comprenant un ampli externe et un caisson de basse connectés à la zone 2 de la chaîne stéréo à l'aide d'une sortie ligne. Vous pouvez connecter un ampli et un caisson de basse aux zones disponibles de la chaîne stéréo.

  • Page 13: Connexion D'un Module Siriusxm Tuner

    Connexion d'un module SiriusXM Tuner Cet appareil est compatible avec le module tuner SiriusXM SXV300 ou celui des véhicules plus récents. 1 Si vous avez déjà connecté une source USB, déconnectez-la de la chaîne stéréo. 2 Connectez le câble du module tuner SiriusXM au port SXM TUNER au dos de la chaîne stéréo. 3 Suivez les instructions fournies avec le module tuner SiriusXM et l'antenne pour terminer SiriusXM l'installation.

  • Page 14: Réseau Fusion Partybus

    NMEA 2000 Borne ou câble de dorsale Réseau Fusion PartyBus La fonction de réseau Fusion PartyBus vous permet de connecter plusieurs chaînes stéréo compatibles sur le même réseau, à l'aide d'une combinaison de connexions filaires et sans fil. Vous pouvez regrouper une chaîne stéréo compatible, telle que la Apollo WB675, et d'autres chaînes stéréo compatibles connectées au réseau.

  • Page 15: Remarques Relatives Au Réseau Filaire

    • Si vous ne voulez pas installer de routeur et qu'il n'y a pas d'autre serveur DHCP sur le réseau, vous devez configurer l'une des chaînes stéréo Fusion PartyBus en tant que serveur DHCP. Exemple de réseau filaire pour les connexions directes Vous n'avez pas besoin de modifier les paramètres réseau quand vous connectez deux appareils directement.

  • Page 16: Zone

    Vous devez utiliser des commutateurs réseau filaires, un routeur réseau filaire ou les deux pour connecter plus de deux appareils Fusion PartyBus. Vous n'avez pas besoin de modifier les paramètres réseau quand vous connectez plusieurs appareils Fusion PartyBus à l'aide d'un commutateur, mais si vous utilisez un routeur, vous devrez peut-être le configurer en tant que serveur DHCP.

  • Page 17: Mise En Œuvre D'un Réseau

    Mise en œuvre d'un réseau Afin de créer un réseau pour vos appareils Fusion PartyBus, vous devez comprendre les bases d'un réseau. Ces instructions vous expliqueront les bases de la création et de la configuration du réseau. Elles devraient s'appliquer à la plupart des situations. Si vous devez effectuer des tâches plus complexes, comme assigner des adresses IP statiques aux appareils du réseau ou configurer des paramètres avancés sur un routeur connecté,...

  • Page 18: Résolution Des Problèmes Sur Le Réseau

    Résolution des problèmes sur le réseau Si vous ne voyez pas les appareils Fusion PartyBus connectés au réseau ou si vous ne parvenez pas à vous y connecter, procédez comme suit : • Vérifiez que tous les appareils Fusion PartyBus, commutateurs de réseau, routeurs et points d'accès sans fil sont connectés au réseau et sous tension.
  • Page 19 Informations de la chaîne stéréo Caractéristiques Poids 475 g (16,75 oz) Résistance à l'eau IEC 60529 IPX2 Plage de températures de fonctionnement De 0 à 50 °C (de 32 à 122 °F) Plage de températures de stockage De -20 à 70 °C (de -4 à 158 °F) Alimentation De 10,8 à...

  • Page 20: Dimensions (Haut)

    Croquis sur les dimensions de la chaîne stéréo Dimensions (côtés) 107 mm (4,21 po) 55 mm (2,17 po) 130 mm (5,10 po) Dimensions (haut) 130 mm (5,10 po) 130 mm (5,10 po) Mises à jour logicielles Rendez-vous sur support.garmin.com pour consulter les mises à jour logicielles et les informations relatives à votre appareil.
  • Page 21 Garmin ® , ANT ® , Fusion ® et le logo Fusion sont des marques commerciales de Garmin Ltd. ou de ses filiales, déposées aux États-Unis et dans d'autres pays. Apollo ™ Fusion-Link ™ , et Fusion PartyBus ™ sont des marques commerciales de Garmin Ltd. ou de ses filiales. Ces marques commerciales ne peuvent pas être utilisées sans l'autorisation expresse de Garmin.
  • Page 22 © 2022 Garmin Ltd. ou ses filiales support.garmin.com...
