Fusion MS-RA210 Instructions D'installation

Instructions d'installation de l'MS-
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Le non-respect de ces avertissements et de ces mises en garde
est susceptible de provoquer des blessures, d'endommager le
bateau ou de dégrader les performances du produit.
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.
Cet appareil doit être installé conformément à ces instructions.
Déconnectez l'alimentation du bateau avant de commencer à
installer ce produit.
Avant d'alimenter ce produit en électricité, vérifiez que la mise à
la terre est correcte et qu'elle respecte les instructions de ce
guide.
Portez toujours des lunettes de protection, un équipement
antibruit et un masque anti-poussière lorsque vous percez,
coupez ou poncez.
Lorsque vous percez ou coupez, commencez toujours par
vérifier la nature de la face opposée de l'élément.
Lisez toutes les instructions d'installation avant de commencer
l'installation. Si vous rencontrez des difficultés durant
l'installation, contactez le service d'assistance produit de
FUSION ® .
Contenu de l'emballage
• Joint de montage
• Quatre vis autoperceuses de jauge 6
• Deux cache-vis
• Faisceau de câbles d'alimentation et de haut-parleur
• Faisceaux de câbles pour entrée auxiliaire, sortie ligne et
sortie caisson de basse
Outils requis
• Tournevis cruciforme
• Perceuse électrique
• Foret (la taille varie en fonction du matériel de montage et
des vis utilisées)
• Foreuse rotative ou scie sauteuse
• Mastic d'étanchéité à base de silicone (facultatif)
Considérations relatives au montage
• Vous devez installer la chaîne stéréo sur une surface plane
qui permet la circulation de l'air derrière la chaîne stéréo afin
d'évacuer la chaleur.
• Si vous installez la chaîne stéréo à un emplacement pouvant
être au contact de l'eau, elle doit être installée à 45 degrés
maximum par rapport au plan horizontal.
• Si vous installez la chaîne stéréo à un emplacement pouvant
être au contact de l'eau, équipez le câble d'une boucle
®
RA210
ATTENTION
AVIS
d'égouttement pour permettre à l'eau de s'écouler du câble et
éviter d'endommager la chaîne stéréo.
• Si vous devez installer la chaîne stéréo à l'extérieur du
bateau, vous devez l'installer à un emplacement situé bien
au-dessus de la ligne de flottaison afin d'éviter qu'elle ne soit
immergée ou endommagée par les quais, les pilotis et autres
installations.
• Pour éviter des interférences avec un compas magnétique,
vous devez installer la chaîne stéréo à au moins 15 cm (5,9'')
de distance des compas.
Installation de la chaîne stéréo
N'utilisez pas la chaîne stéréo comme modèle lorsque vous
percez les trous de montage, car cela peut endommager l'écran
en verre et annuler la garantie. Vous devez utiliser uniquement
le modèle inclus pour percer correctement les trous de montage.
Faites attention lorsque vous percez le trou pour monter la
chaîne stéréo. Le dégagement entre le boîtier et les trous de
fixation est très réduit et en perçant un trou trop grand, vous
risquez de compromettre la stabilité de la chaîne stéréo après
son installation.
N'appliquez ni graisse ni lubrifiant sur les vis utilisées pour
l'installation de la chaîne stéréo sur la surface de montage. Ces
substances risquent d'endommager le revêtement de la chaîne
stéréo.
Avant de monter la chaîne stéréo dans un nouvel emplacement
sur la surface de montage, vous devez choisir un emplacement
conforme aux recommandations de montage.
1
Faites adhérer le modèle à la surface de montage.
2
Percez un trou dans l'angle de la ligne en pointillés sur le
modèle.
3
Découpez la surface de montage
pointillés du modèle.
4
Assurez-vous que les trous de fixation de la chaîne stéréo
sont alignés avec les trous d'implantation du modèle.
5
Percez les trous d'implantation à l'aide d'un foret de taille
adaptée à la surface de montage.
6
Retirez le modèle de la surface de montage.

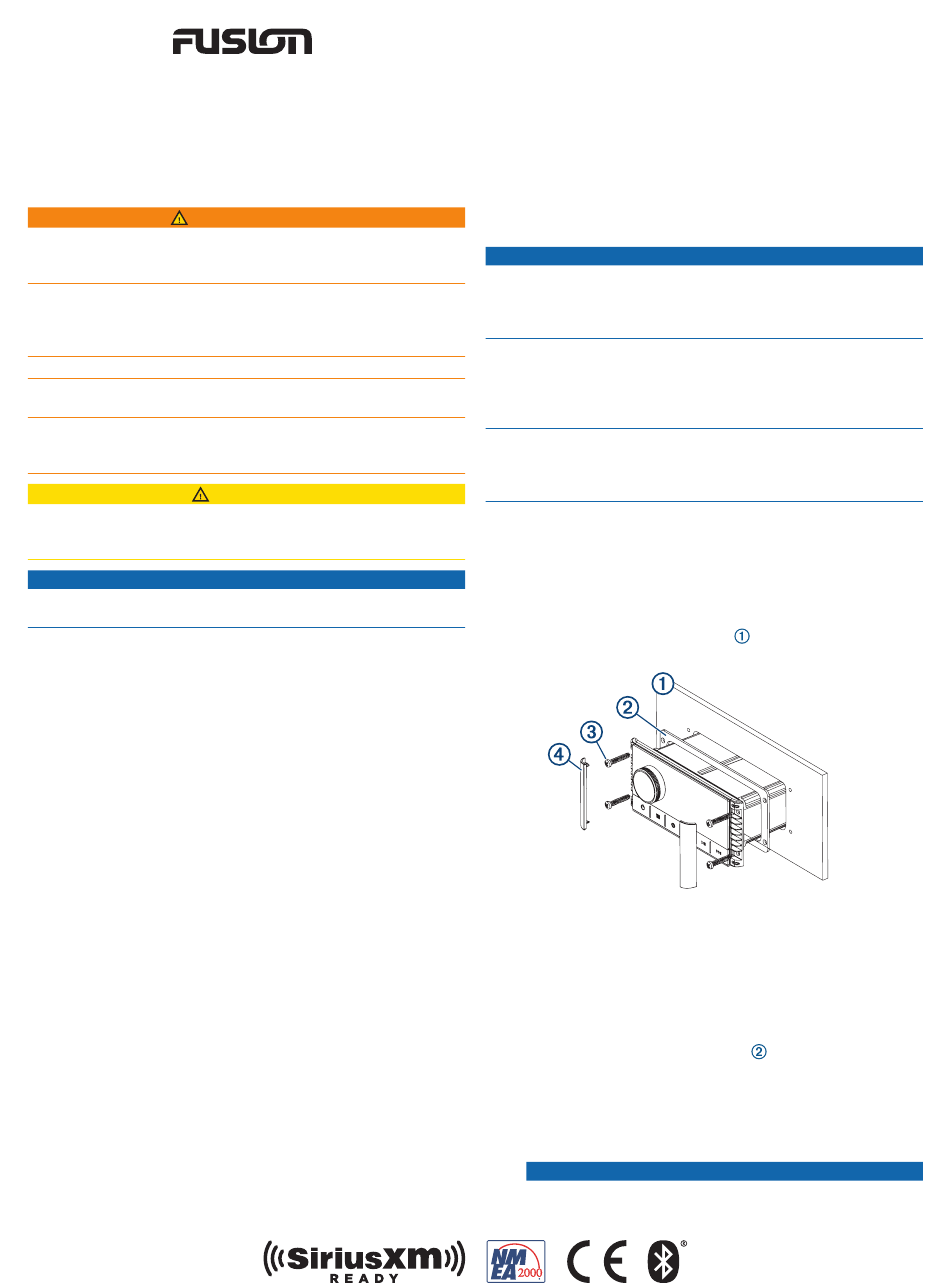

7
Effectuez l'une des actions suivantes :
• Si vous installez la chaîne stéréo dans un endroit sec,
placez le joint de montage inclus
stéréo.
• Si vous installez la chaîne stéréo dans un endroit
potentiellement au contact de l'eau, appliquez du mastic
d'étanchéité à base de silicone sur la surface de montage
autour de la découpe.
N'installez pas le joint de montage inclus si vous devez
appliquer du mastic sur la surface de montage. Si vous
AVIS
le long de la ligne en
au dos de la chaîne
AVIS
Octobre 2019
190-02629-91_0A
