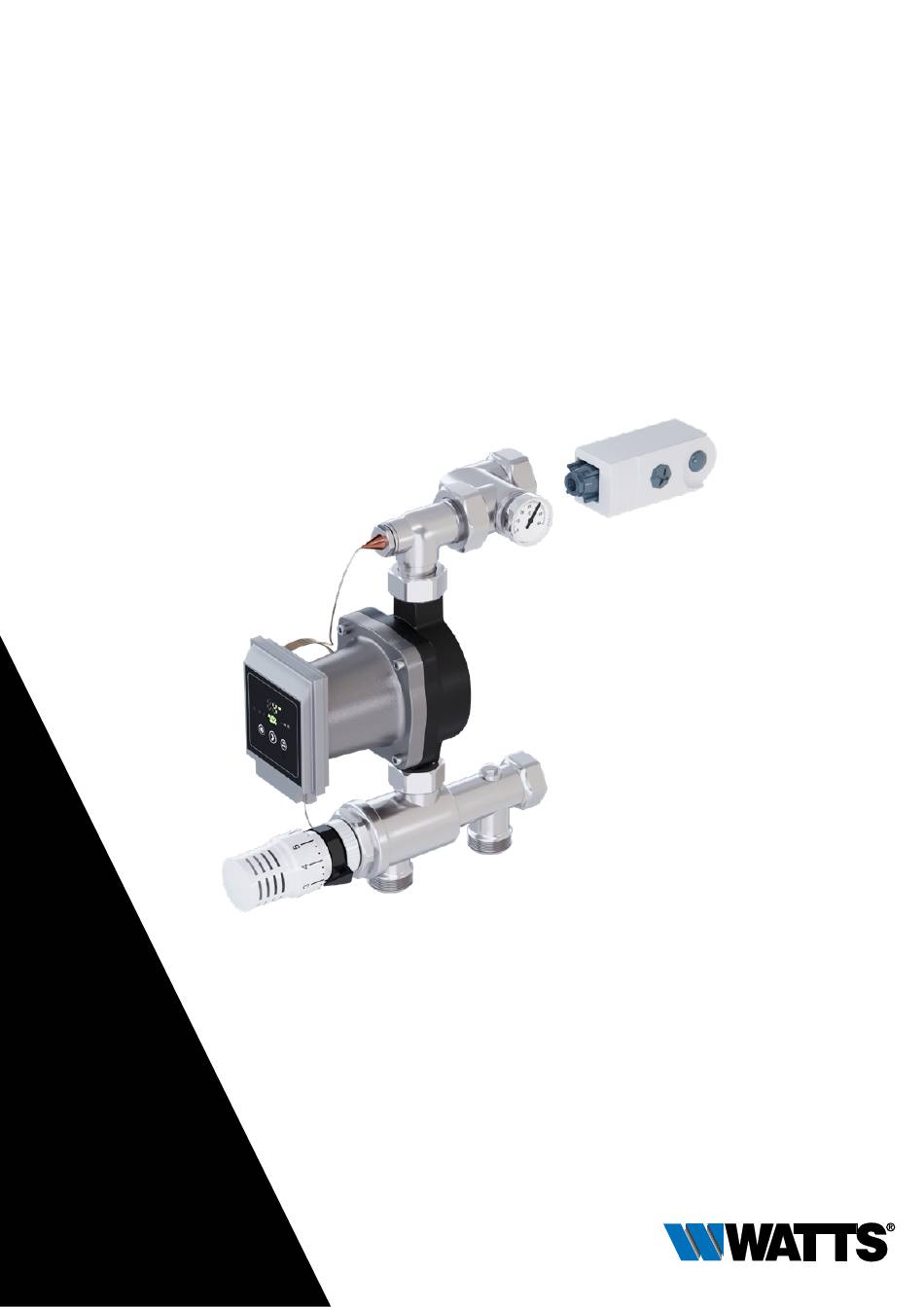

- Page 1 Isomix-F Bloc régulateur de chauffage pour maintenir la température constante d’alimentation des planchers chauffants Notice d'installation et d'utilisation (traduction de la notice originale) WattsWater.fr...
-
Page 2: Table Des Matières
Schémas d'encombrement �������������������� 5 1.2 Conformité du produit Courbe de perte de pression ����������������� 5 Le produit Isomix-F fait l’objet d’une déclaration de conformité selon la Directive relative aux machines 2006/42/CE. Installation et mise en service ��������������� 6 1.3 Caractéristiques du produit Installation ..............6... -
Page 3: Sécurité
2.6 Personnel qualifié • L’Isomix-F ne doit pas être utilisé s'il est endommagé ou s'il Seul le personnel qualifié peut installer et utiliser l’Isomix-F et ne fonctionne plus correctement. Dans ce cas, contacter effectuer les travaux de maintenance. -
Page 4: Structure
Français 3 Structure 4 Fonctionnement La vanne mélangeuse (3) du bloc régulateur de chauffage est contrôlée par une tête thermostatique (2) avec un tube capillaire et un capteur monté sur le départ du circuit de chauffage (A). Des écarts par rapport à la valeur de réglage provoquent un changement immédiat de la course de la vanne, donc une modification de la quantité... -
Page 5: Schémas D'encombrement
Français 6 Schémas d'encombrement 65,5 G1" G1" 22,5 ca. 225 ca. 98 Fig. 6-1 Schémas d'encombrement 7 Courbe de perte de pression 1.000 1.000 10.000 Débit [l/h] Fig. 7-1 Courbe de perte de pression ISOMIX F-IM-DE-W-UK-01-2021-Rev4 | Réf. 10070292... -
Page 6: Installation Et Mise En Service
HIU 2 nettoyage ou réparation. En cas d'utilisation en combinaison avec le module thermique d'appartement Watts HIU 2, il faut inverser la position de REMARQUE L'installation et la mise en service l'Isomix-F (partie supérieure) et tourner l'excentrique. -
Page 7: Limiteur De Température
Français 8.3 Limiteur de température REMARQUE Le rinçage n'est autorisé que dans le sens En cas de défaillance, le limiteur de température coupe d’écoulement des circuits de chauffage ; en d'autres le circulateur afin d'éviter une surchauffe du système de termes, l'eau doit entrer par le collecteur de débit plancher chauffant�... -
Page 8: Recherche Des Pannes
Français 9 Recherche des pannes Défaillance Causes possibles Solutions Les circuits du plancher chauffant ne chauffent pas ; la pompe ne marche pas Le limiteur de température (LT) commute la pompe du bloc Régler le LT à environ 10 K de plus que la température du régulateur de chauffage sur « Arrêt ». -
Page 9: Entretien
10.2 Remplacement des pièces d'usure par le fabricant. Remarque : l’Isomix-F est constitué de pièces qui, pour des raisons techniques, sont sujettes à usure selon l'intensité d'utilisation, même si l'attention requise leur a été accordée et l'entretien nécessaire a été... -
Page 10: Mise Au Rebut
à l’acceptation par l’acheteur des conditions générales de vente Watts figurant sur le site web de Watts à l'adresse www.wattswater.eu/gtc/. Watts s’oppose ainsi à toute autre modalité, différente ou additionnelle des modalités Watts, quel que soit le support de communication de l’acheteur dans laquelle elle est contenue ainsi que sa forme, à...
