Raccordement À L'alimentation; Zones De Haut-Parleurs - Fusion MS-RA70NSX Instructions D'installation

Fonction du fil Couleur/
Numéro du
fil
Alimentation (+) Rouge
(jaune sur
certains
faisceaux
de câbles)
Terre (-) Noir
Mise sous tension Bleu
de l'amplificateur
Désactiver le son Marron
Dim Orange
Haut-parleur, Blanc
zone 1 gauche (+)
Haut-parleur, Blanc/noir
zone 1 gauche (-)
Haut-parleur, Gris
zone 1 droite (+)
Haut-parleur, Gris/noir
zone 1 droite (-)
Haut-parleur, Vert
zone 2 gauche (+)
Haut-parleur, Vert/noir
zone 2 gauche (-)
Haut-parleur, Violet
zone 2 droite (+)
Haut-parleur, Violet/noir
zone 2 droite (-)
Auxiliaire à
gauche
Auxiliaire à droite
Sortie de ligne,
zone 1 (gauche)
Sortie de ligne,
zone 1 (droite)
Instructions d'installation de l'appareil FUSION MS-RA70NSX
Remarques
Se connecte à la borne positive d'une
source d'alimentation 12 V c.c.
capable de fournir 15 A.
Se connecte à la borne négative
d'une source d'alimentation 12 V c.c.
capable de fournir 15 A. Ce fil doit
être connecté avant le fil rouge (ou
jaune). Tous les accessoires
connectés à la chaîne stéréo doivent
partager le même emplacement de
prise de terre.
Se connecte à un amplificateur
externe facultatif pour qu'il s'allume
en même temps que la chaîne stéréo.
Activé lorsqu'il est connecté à la terre.
Par exemple, lorsqu'il est connecté à
un kit mains libres compatible, le son
est désactivé ou l'entrée passe en
mode AUX lors de la réception d'un
appel, et le kit connecte ce fil à la
terre. Cette fonctionnalité peut être
configurée à partir du menu des
paramètres.
Se connecte au fil d'éclairage du
bateau pour atténuer la luminosité de
l'écran de la chaîne stéréo lorsque
l'éclairage est allumé.
La jauge du fil d'éclairage doit être
adaptée au fusible alimentant le
circuit auquel il est connecté.
Fournit une entrée de ligne stéréo
RCA rouge et blanche pour les
sources audio, comme un CD ou un
lecteur MP3.
Fournit une sortie pleine vers un
amplificateur externe, et est associé à
la commande du volume pour la
zone 1.
Fonction du fil Couleur/
Numéro du
fil
Sortie de ligne,
zone 2 (gauche)
Sortie de ligne,
zone 2 (droite)
Sortie de caisson
de basse

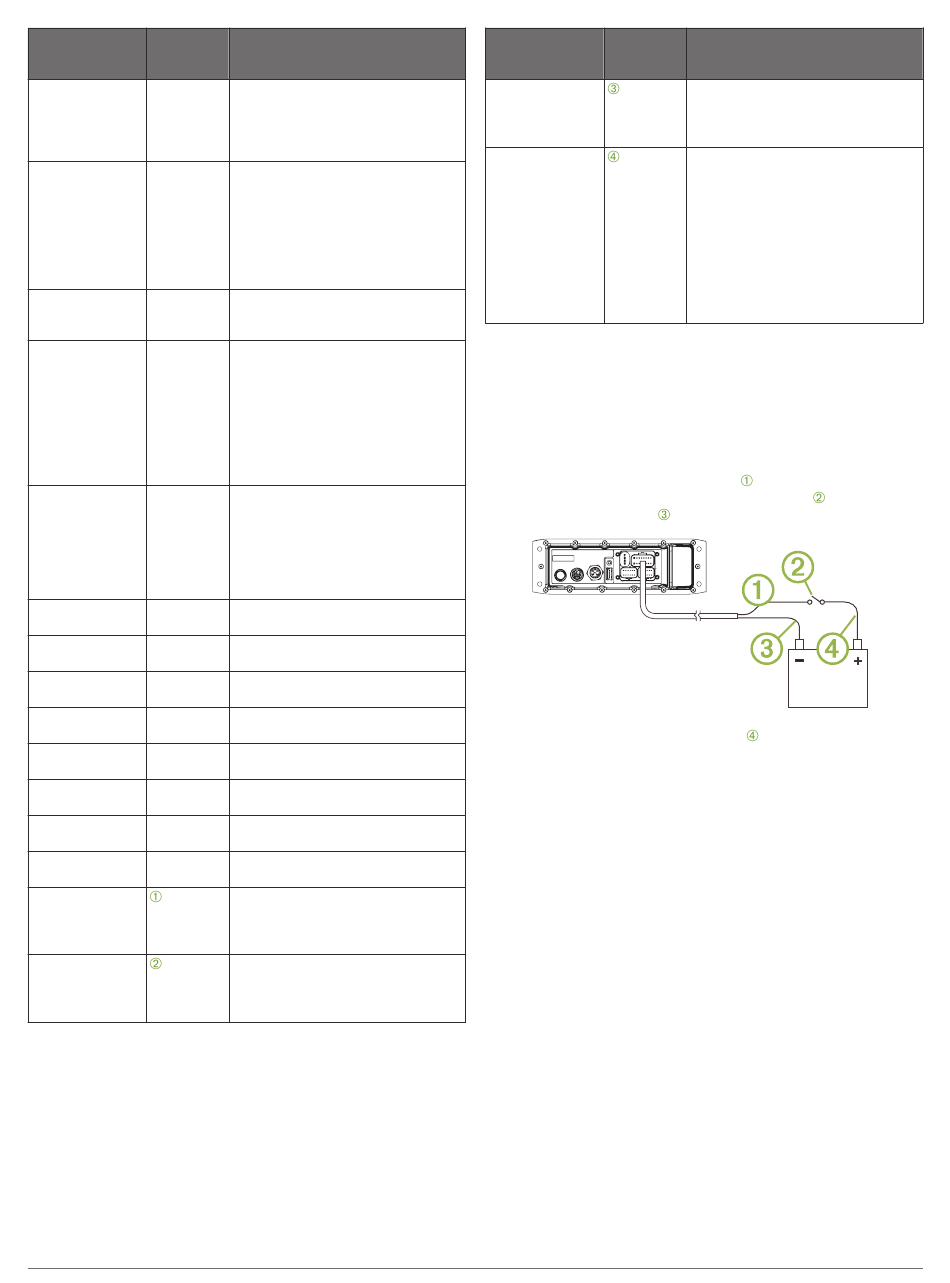

Raccordement à l'alimentation
Lorsque vous reliez la chaîne stéréo à l'alimentation, vous devez
la connecter via le commutateur d'allumage ou un autre
commutateur manuel.
Si vous avez besoin d'une rallonge pour l'alimentation et la mise
à la terre, utilisez un fil 14 AWG (2,08 mm
supérieures à 1 m (3 pi), utilisez un fil 12 AWG (3,31 mm
1
Acheminez le câble d'alimentation
d'allumage ou un autre commutateur manuel
de mise à la terre noir
2 Si nécessaire, acheminez un câble
et la batterie.
3
Acheminez la fiche du faisceau de câbles jusqu'à la chaîne
stéréo.
Ne connectez pas le faisceau de câbles à la chaîne stéréo
tant que toutes les connexions de fils dénudés n'ont pas été
faites.
4
Connectez le fil noir à la borne négative (-) de la batterie.
5
Connectez le câble d'alimentation au commutateur
d'allumage ou à un autre commutateur manuel, et le
commutateur à la borne positive (+) de la batterie, si
nécessaire.
6
Connectez le faisceau de câbles à la chaîne stéréo.

Zones de haut-parleurs

Vous pouvez regrouper les haut-parleurs d'une zone dans des
« zones de haut-parleurs ». Ceci vous permet de contrôler le
volume de chaque zone spécifique. Par exemple, vous pouvez
baisser le son dans la cabine et l'augmenter sur le pont.
Vous pouvez configurer la balance, la limite de volume, le
niveau du caisson de basse et le nom de chaque zone.
Remarques
Fournit une sortie pleine vers un
amplificateur externe, et est associé à
la commande du volume pour la
zone 2.
Chaque câble fournit une sortie mono
simple vers un caisson de basse de
puissance ou un amplificateur de
caisson de basse, et l'un et/ou l'autre
câble peut être utilisé, selon les
conditions requises pour la connexion
du caisson de basse ou de l'amplifi-
cateur.
Un caisson de basse connecté est
associé à la commande de volume
pour la zone 1.
2
). Pour des rallonges
jusqu'au commutateur
, et le câble
jusqu'à la batterie.
entre le commutateur
2
).
3
