Sommaire des Matières pour ICON VH4

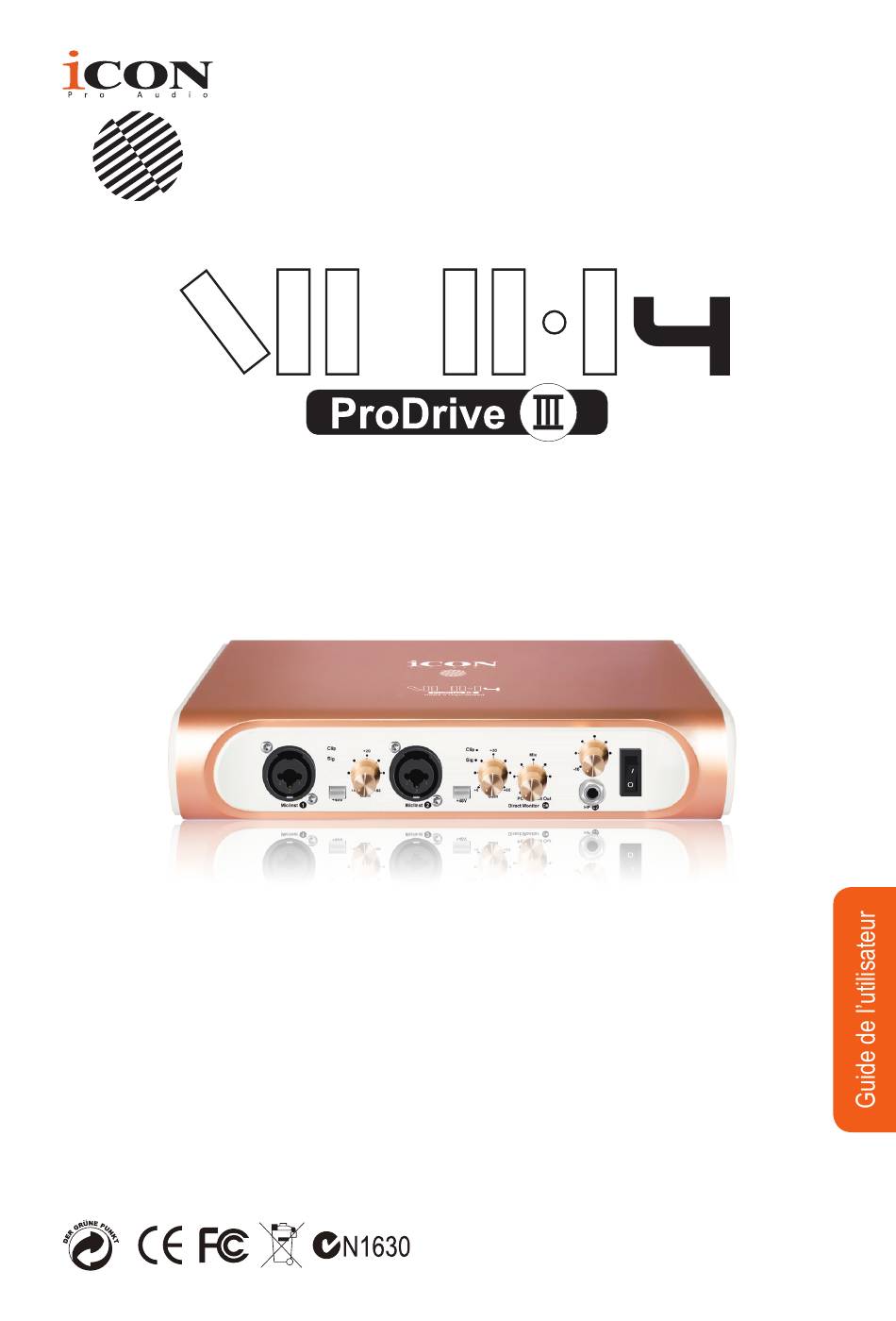

- Page 1 Interface d'enregistrement USB 5/5000 l'audio: 4 entrées et 4 sorties avec E/S S/PDIF et MIDI...
-
Page 2: Consignes De Sécurité Importantes
ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. -
Page 3: Table Des Matières
Contents Introductions .....................4 Contenu de l'emballage ................4 Caractéristiques..................5 Panneau avant ..................6 Panneau arrière ..................7 Installation du pilote pour Mac ..............8 Panneau de commande du mixer............10 Installation du pilote pour Windows ............11 ProDriver ....................14 Panneau de commande du mixer............15 Configuration (fréquence d'échantillonnage et latence) ......17 Hébergement de contenus ProDriver .............21 Connexions matériel ................22 Connexions matériel (Continue) .............23... -
Page 4: Introductions
Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du interfaces d’enregistrement audio USB de la VH4 mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de configuration et d’utilisation étape par étape ainsi que toutes les spécifications. -
Page 5: Caractéristiques
Caractéristiques L'interface d'enregistrement USB VH4 d'ICON offre un module d'entrée et sortie audio avec une connectivité USB. Caractéristiques principales : ● Interface d'enregistrement USB, 4 entrées /4 sorties 24-Bit 192KHz ● Haute gamme dynamique: AD 114dB DA 114dB ● 2x2 entrées /sorties analogiques bidirectionnel simultané pour l'enregistrement et la lecture ●... -
Page 6: Panneau Avant
Panneau avant 1. Entrées 1/2 “Mic/Inst Entrées de haut niveau asymétriques pour instrument et mic. Ces connecteurs hybrides acceptent une prise 3-pin XLR standard ou un connecteur TS 1/4”. 2. Clip (indicateur d’écrêtage à DEL) Si allumée, cette DEL indique le niveau d’écrêtage de l’entrée MIC/INST correspondante. -
Page 7: Panneau Arrière
2. S/PDIF coaxial I/O connectors S/PDIF digital input and output on coaxial RCA connectors. The digital input is selected via the VH4's software control panel, while the digital output will be sent to the coaxial . 3. MIDI I/O connectors MIDI input and output on standard 5-pin DIN connectors. -
Page 8: Installation Du Pilote Pour Mac
Installation du pilote pour Mac VH4 est un appareil de classe A. Ainsi, aucun pilote n’est nécessaire pour Mac. Par ailleurs, il prend totalement en charge les appareils iOS en se connectant à un kit de caméra. Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la VH4 et ses pilotes. -
Page 9: Connexion De Votre Interface Audio Numérique Vh4
5. Connexion de votre interface audio numérique VH4 Connectez maintenant l'interface audio numérique VH4 au port USB de votre Mac. Figure 3 Remarque: Les interfaces audio VH4 ne sont compatibles qu’avec USB2.0. Votre Mac doit être équipé d’un port USB2.0. -
Page 10: Panneau De Commande Du Mixer
Panneau de commande du mixer Les mixers fonctionnent comme un mixer matriciel. Activer et régler l'entrée ou la sortie correspondante au niveau canal. Ils sont très utiles et rendent vos entrées et sorties très flexibles. Vous pouvez diriger toute entrée vers toute sortie. Figure 5 1. -
Page 11: Installation Du Pilote Pour Windows
Installation du pilote pour Windows Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la VH4 et ses pilotes. 1. Allumez l'ordinateur Remarque: Ne connectez pas encore votre interface audio numérique de la VH4 à votre ordinateur. -
Page 12: Sélection Des Composants À Installer
5. Sélection des composants à installer Cochez les composants à installer. Il est vivement recommandé de sélectionner tous VH4 Device Drivers les composants. Figure 9 6. Préparation des fichiers d'installation Icon_VH4 _2.9.86.50.exe L'installation du pilote a commencé, l'opération peut prendre un certain temps qui dépend des... -
Page 13: Installation Terminée
Figure 14 9. Lancer le logiciel à l'aide du panneau de commande Vous pouvez cliquer sur le logo VH4 dans la barre de tâches système pour lancer le panneau de commande du logiciel (Page 15). Figure 15 10. Connecter l'interface audio numérique de la... -
Page 14: Prodriver
Figure 17 Figure 18 Pour rendre VH4 très polyvalent et puissant, nous avons développé une nouvelle technologie ProDriver : c'est notre rack innovant, module additionnel hôte et notre routeur de signal virtuel. Utilisez-le en mode autonome ou avec votre poste de travail audionumérique (DAW) préféré. -
Page 15: Panneau De Commande Du Mixer
1. Canaux matériels VH4 (Entrée HW 1/2 et Sortie HW 1/2) Ce sont les canaux d'entrée et de sortie matériels d’VH4. 2. Canaux S/PDIF de VH4 (Entrée S/PDIF 3 et 4 et Sortie S/PDIF 3 et 4) Ce sont les canaux d'entrée et de sortie S/PDIF de VH4. - Page 16 3. Entrée S/PDIF 3 et 4 Affichage du niveau d'entrée S/PDIF 3 et 4 (Entrée S/PDIF 3 et 4). 4. Sortie S/PDIF 3 et 4 Affichage du niveau de sortie S/PDIF 3 et 4 (Sortie S/PDIF 3 et 4). 5. Contrôle de niveau d'entrée VC (virtuelle) 1/2 Affichage du niveau de sortie WDM 1 et 2 (Entrée VC 1 et 2).
-
Page 17: Configuration (Fréquence D'échantillonnage Et Latence)
Configuration (fréquence d'échantillonnage et latence) Cliquez sur le bouton « Setting » pour ouvrir la fenêtre de configuration. Figure 20 Panneau de commande du logiciel Réglage du taux d'échantillonnage Sélectionnez le taux d'échantillonnage entre 44,1KHz et 192KHz de la fenêtre déroulante comme illustré à la figure 21. Figure 21... -
Page 18: Configuration De La Latence
Configuration de la latence La latence est contrôlée par six paramètres. Pour personnaliser la valeur de votre propre latence, sélectionnez custom. ● Sûre (latence maximale) ● Extra Large ● Normale ● Petite ● Très petite ● Minimum (latence minimale) ● Personnalisé... -
Page 19: Taille De La Mémoire Tampon Asio
La latence est contrôlée par trois paramètres : Ces valeurs incluent : 1. Taille de la mémoire tampon ASIO Vous pouvez choisir une valeur parmi 32/64/128/256/512/1024/2048/4096. Figure 23 2. Taille de la mémoire tampon du streaming Vous pouvez choisir : Minimum/Faible/Normal/Élevé et Maximum. Figure 24... -
Page 20: Volume De La Mémoire Tampon Du Streaming
Si un son se fait entendre, vous devez augmenter la taille du tampon. Si après avoir augmenté la taille du tampon vous entendez toujours un son, cela signifie que les performances de l'ordinateur sont incapables de supporter le réglage. (L'interface audio numérique de la VH4 n'est pas en cause.) -
Page 21: Hébergement De Contenus Prodriver
Hébergement de contenus ProDriver ProDriver Rack, vous permet d’utiliser n'importe quel rack avec votre poste de travail audionumérique (DAW). Vous pouvez également utiliser votre appareil comme un module additionnel effecteur autonome sans DAW. -
Page 22: Connexions Matériel
Connexions matériel Connectez les sorties de l'interface audio numérique de la VH4 à votre ampli, moniteurs sous tension ou système surround. Utilisation de deux canaux stéréo, les sorties par défaut sont canal 1 et 2. Connect the VH4's outputs to your amplifier, powered monitors or surround system. -
Page 23: Connexions Matériel (Continue)
Connexions matériel (Continue) Sound Module MIDI Master MIDI Controller MIDI In MIDI Out MIDI In MIDI Out... -
Page 24: Spécifications
Spécifications Mic/Inst Inputs 1/2 (Balanced; at Minimum Gain): Frequency Response: ........22Hz to 22kHz (+/-0.1dB) Dynamic Range: ..........114dB, A-weighte Signal-to-Noise Ratio:........-114dB, A-weighted THD+N: ............-100dB Crosstalk:............-100dB @ 1kHz Maximum Input level:........-3.8dBu, typical Input Impedance: ..........Inst in: 500K Ohms, typical; Mic in: 1.8K Ohms, typical Adjustable Gain: .......... -
Page 25: Entretien Et Réparations
ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine. Envoyer au centre de SAV d’ICON ou au bureau des renvois autorisé. Consultez le lien ci- dessous pour connaître nos centres de services et les points de service de distribution: Si vous êtes à... - Page 26 Twitter Instagram Facebook Youtube www.twitter.com/iconproaudio www.instagram.com/iconproaudio www.facebook.com/iconproaudio www.youtube.com/iconproaudio Support Dashboard Website www.iconproaudio.com support.iconproaudio.com iconproaudio.com/dashboard/ 微信公众号 官方售后QQ 4006311312.114.qq.com 微信号iCON-PRO 中国地区用户...
