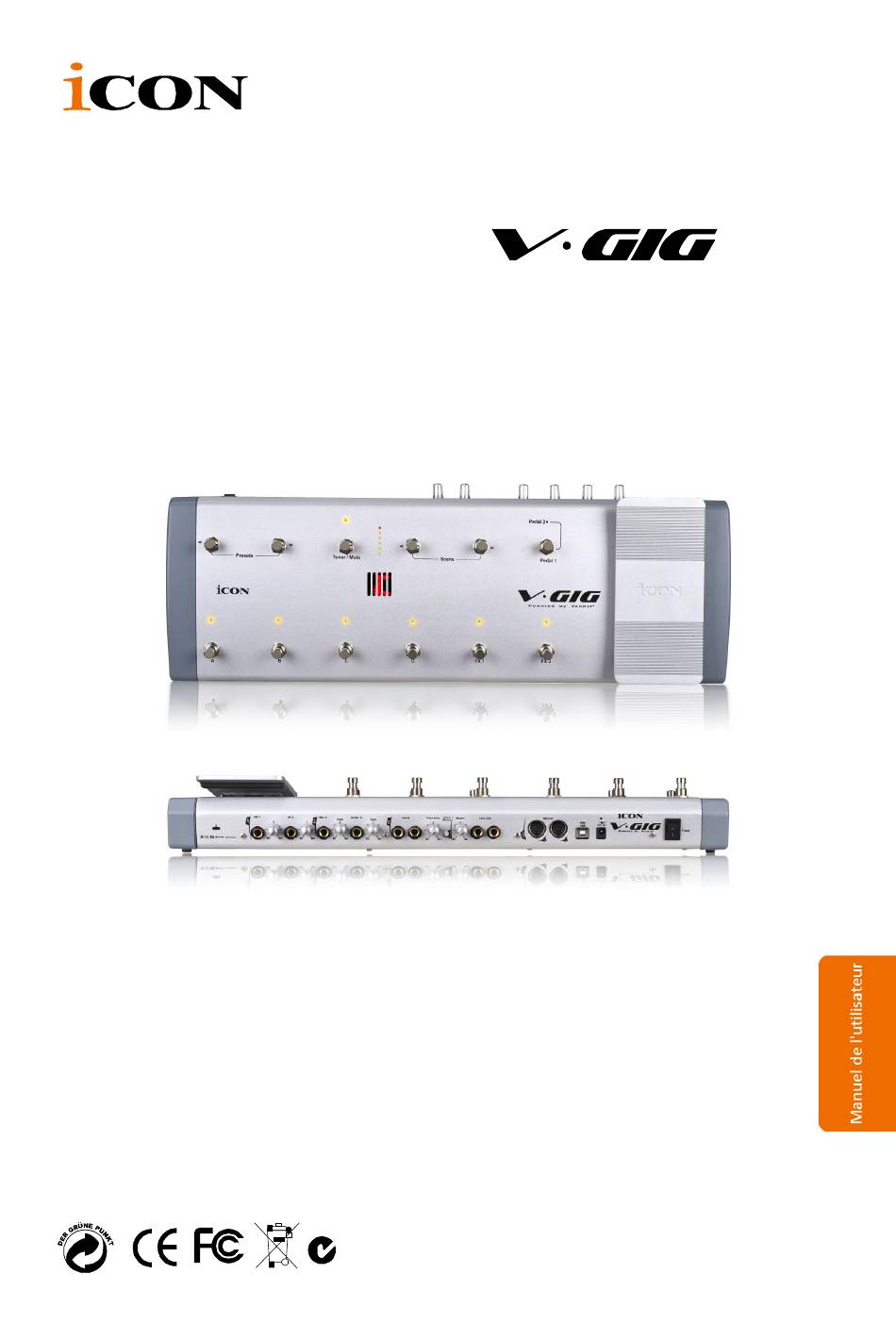

- Page 1 Pédale d'effet guitare USB avec inter face audio & préamplificateur à lampe (Alimenté par Vandal ) N1630...
- Page 2 ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur.
- Page 3 Panneau de commande du logiciel (suite) 11-13 Commencer Installation du logiciel iMap pour Mac SE X Installation d' iMap sur Windows 15-16 Panneau du logiciel V-gig iMap™ 17-18 Mise à niveau du micrologiciel Restaurer les paramètres par défaut Spécifications 20-21...
- Page 4 Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du V-gig USB mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de configuration et d’utilisation étape par étape ainsi que toutes les spécifications.
- Page 5 Fonctionnalités Circuit de préamplification guitare unique ICON intégré avec lampes. Entièrement alimenté par Vandal, par simple "plug & play" 12 commutateurs à pied, métalliques, robustes de type "clic" pour fonctions comprennant "stomps", commutateur scènes & préréglages, FX1 & FX2 et muet et tuner;...
- Page 6 Disposition du panneau supérieur Commutateurs à pied "Stomps" A – D Commandes Marche/Arrêt des quatre "stomps" correspondants dans Vandal . Commutateurs à pied FX1 & FX2 Activent les fonctions FX1 & FX2 dans Vandal Commutateurs à pied Préréglages Commutateurs servant à sélectionner les différents préréglages dans Vandal Commutateur à...
- Page 7 è Disposition du panneau arri re Entrée micro et contrôle de gain C'est une entrée MIC haut-niveau asymétrique pour microphone dynamique équipé d'un bouton individuel de contrôle de gain Entrée HI-Z et contrôle de gain C'est une entrée de grande impédance pour guitare/basse équipée d'un bouton individuel de contrôle de gain.
- Page 8 Votre Mac/PC doit être équipé d'un port USB 2.0 pour qu'il puisse supporter la haute vitesse du V-gig. Connecteur d'alimentation V-gig est alimenté via un bus USB. Si votre ordinateur ne fournit pas suffisamment de puissance, connectez un adaptateur de courant ICON 12VDC à cette prise. Installation du pilote pour Mac Suivez les procédures ci-après pas à...
- Page 9 V GIG V GIG Ouvrez le précédent dossier “Mac”. V GIG Copiez le logo “ " du panneau V-gig de commande du logiciel et V GIG collez-le sur e bureau. V.G IG Figure 7 Lancer le logiciel à l'aide du...
- Page 10 Panneau de commande du logiciel Les mixers “Playback” (lecture) et “Monitor” (contrôle) fonctionnent comme un matrix mixer. Activez et réglez l'entrée ou la sortie correspondante au niveau canal. Ils sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie.
- Page 11 Allumez l'ordinateur. (Remarque : Ne connectez pas encore votre interface audio numérique de la gamme V-gig à votre ordinateur) Insérez le CD des pilotes fourni dans le lecteur CD-ROM. Une fois vous aurez inséré le CD des pilotes fourni dans votre CD-Rom, une fenêtre...
- Page 12 Choisissez "Install this driver software anyway" (Installez ce pilote quand même) Remarque : Bien que ce message apparaisse, le pilote de la gamme V-gig a été testé et vérifié qu'il supporte Windows XP, Vista & Windows 7 Figure 7 Installation terminée...
- Page 13 à l'emploi. Figure 11 Lancer le logiciel à l'aide du panneau de commande Vous pouvez cliquer sur le logo V-gig dans la barre de tâches système pour lancer le panneau de commande du logiciel (Page 10 ). Figure 12 Note: Pour une mise à...
- Page 14 Paramètres de l'appareil Affiche le numéro de série et l'identification du produit de l'appareil V-gig. S'ils n'apparaissent pas, cela signifie que l'appareil n'est pas installé correctement. Répétez la procédure “Driver Installation” (Installation du pilote) (Page 8). Figure 3 Monitor Mixer (Contrôle du mixer) Cliquez sur ce bouton pour lancer le "Monitor Mixer"...
- Page 15 Contrôle des niveaux d'entrée virtuelles Contrôle de niveau d'entrée virtuelle 1 et 2 Montrant le niveau d'entrée pour le canal d'entrée virtuelle. Commutateur Link Commutateur pour régler les niveaux de canaux en même temps. Commutateur Mute Commutateur pour couper le son du canal correspondant. Commutateur “0dB”...
- Page 16 Contrôle des niveaux de sortie logiciel Contrôle de niveau de sortie canal 1 et 2 Montrant le niveau d'entrée pour le canal d'entrée logiciel Contrôle des niveaux de sortie logiciel Contrôle de niveau de sortie canal 1 et 2 Montrant le niveau de sortie pour le canal d'entrée matériel. Virtual inputs level metering Virtual1,2 input level metering Showing the input level for the virtual input channel.
- Page 17 Commencer Installer le pilote interface audio USB de V-gig. Se référer à la procédure "Installation du pilote" mentionnée ci-dessus. Lancer votre logiciel VST hôte tel que Samplitude édition ICON Dans le menu “Options”, sélectionner “System/Audio” et définissez votre interface comme votre dispositif ASIO.
- Page 18 Installation d' iMap sur Windows Veuillez vous conformer aux procédures étape par étape pour installer votre logiciel imap™. Allumer le Mac. Insérer le CD des utilitaires dans votre lecteur. Une fois le CD inséré, un écran d'installation devrait apparaître comme indiqué sur le Figure cliquer sur «...
- Page 19 Attribuer des fonctions MIDI grâce à l'iMap Vous pouvez utiliser l'iMap pour assigner facilement les fonctions MIDI de votre V-gig. (Note : Si votre V-gig n'est pas raccordé à votre PC/Mac, un message “There are no MIDI input devices” (aucun périphérique MIDI raccordé...
- Page 20 Mode Utilisateur : Paramètres de contrôle autodéfinis par l'utilisateur allant de Numéro de canal/ valeur CC / Valeur note et numéro de programme pour le V-gig. Conseils: Veuillez vous référer à la “Controls Chart” (Organigramme des Contrôles) sur P.21 en ce qui concerne les paramètres de contrôle associés aux modes Vandal et GTR.
- Page 21 MIDI Out. Figure 1 Bouton "Mise à niveau du micrologiciel" Cliquez sur ce bouton pour accéder à la fenêtre de mise à niveau du micrologiciel d’V-gig. Reportez-vous à la p.19 pour la procédure de mise à niveau du micrologiciel.
- Page 22 ICON connecté en tant que dispositif "MIDI In and Out" (d'entrée/sortie) dans le menu déroulant. Remarque : Si le nom de modèle de votre produit ICON connecté n'apparaît pas dans le menu déroulant, sélectionnez "USB Audio" comme dispositif "MIDI In and Out".
- Page 23 Spécifications Audio Mic1 Input ( Balanced; at Minimum Gain): 22Hz to 22kHz (+/-0.1dB) Frequency Response: 100dB, A-weighted Dynamic Range: -100dB, A-weighted Signal-to-Noise Ratio: <0.0048% (-90dB) THD+N: -100dB @ 1kHz Crosstalk: 1.8K Ohms, typical Input Impedance: +40dB Adjustable Gain: +40dB Total Gain Range: Inst2 Input ( at Minimum Gain): Frequency Response:...
- Page 24 2.7kg (5.9lb) Poids : 553(L) X 180(W) X 53(H) Dimensions : 21.8”(L) x 7.1”(W) x 2.1”(H) Vandal & GTR presets table Function on GTR V-gig Hardware Function on Vandal Presets << Presets << Control Down Control Up Presets >> Presets >>...
- Page 25 Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine. 4. Envoyer au centre de SAV d'ICON ou au bureau des renvois autorisé. BUREAU aux USA : ICON Digital Corporation 8001 Terrace Ave., Suite 201...
- Page 26 VGIG PD3V100-F...
