Manuels Connexes pour ICON Cube4Nano
Sommaire des Matières pour ICON Cube4Nano

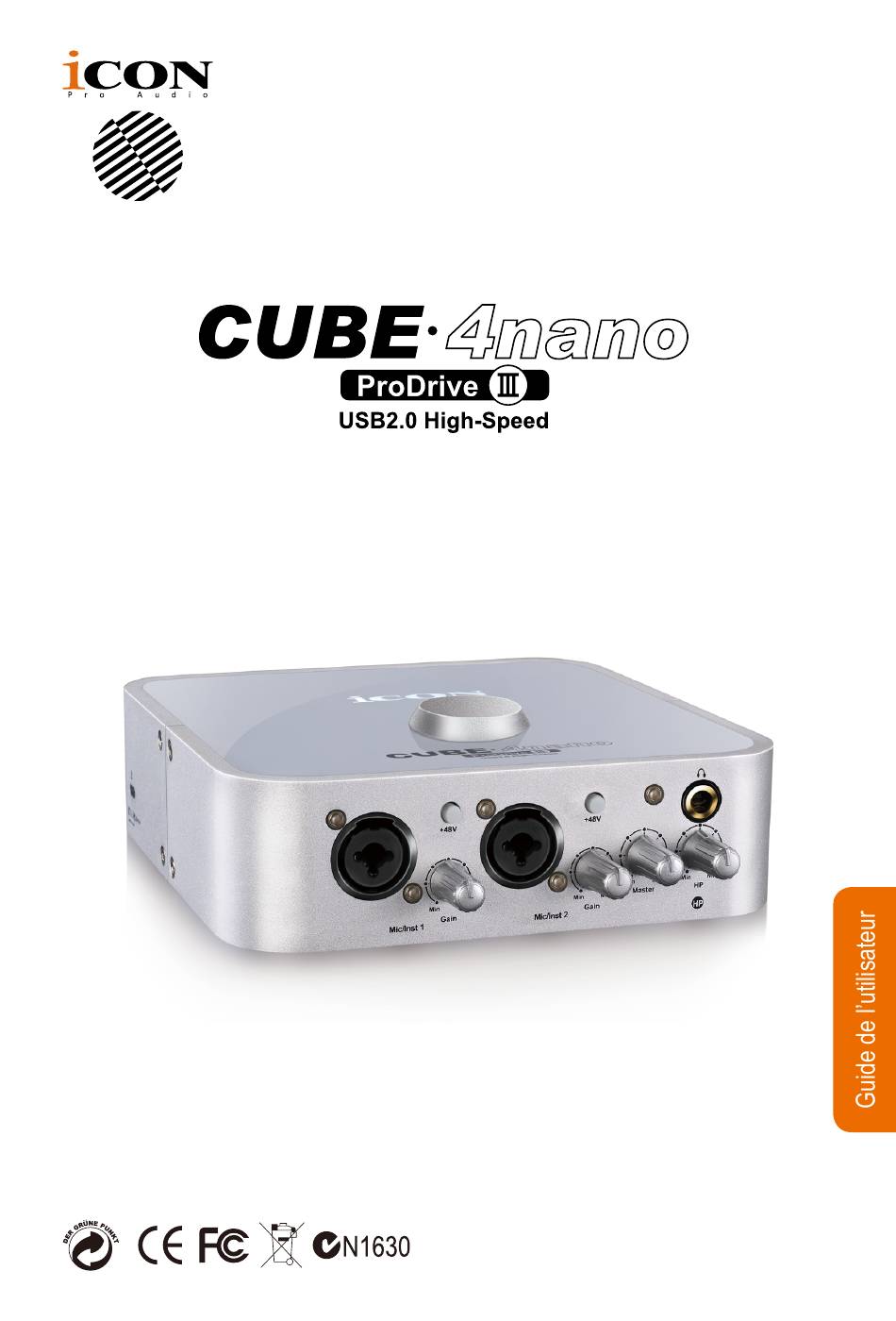

- Page 1 Interface d'enregistrement USB : 4 entrées et 4 sorties + alimentation Phantom 48V...
-
Page 2: Consignes De Sécurité Importantes
ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. -
Page 3: Table Des Matières
Contents Introductions .....................4 Contenu de l'emballage ................4 Caractéristiques..................5 Panneau avant ..................6 Panneau arrière ..................7 Panneau de dessus ..................8 Installation du pilote pour Mac ..............9 Panneau de commande du mixer............11 Installation du pilote pour Windows ............12 ProDrive Ⅲ .....................15 Panneau de commande du mixer............16 Configuration (fréquence d'échantillonnage et latence) ......18 Hébergement de contenus ProDrive Ⅲ... -
Page 4: Introductions
Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du interfaces d’enregistrement audio USB de la Cube4Nano mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de configuration et d’utilisation étape par étape ainsi que toutes les spécifications. -
Page 5: Caractéristiques
Caractéristiques L'interface d'enregistrement USB Cube4Nano d'ICON offre un module d'entrée et sortie audio avec une connectivité USB. Caractéristiques principales : ● Interface d'enregistrement USB, 4 entrées /4 sorties 24-Bit 192KHz ● Haute gamme dynamique: AD 114dB DA 114dB ● 2x2 entrées /sorties analogiques bidirectionnel simultané pour l'enregistrement et la lecture ●... -
Page 6: Panneau Avant
Panneau avant 1. Entrées 1/2 “Mic/Inst Entrées de haut niveau asymétriques pour instrument et mic. Ces connecteurs hybrides acceptent une prise 3-pin XLR standard ou un connecteur TS 1/4”. 2. Interrupteur d'alimentation phantom 48V Appuyez dessus pour alimenter l'entrée XLR associée en +48V phantom. Ce circuit d'alimentation phantom est adapté... -
Page 7: Panneau Arrière
Entrée et sortie MIDI sur connecteurs 5-pin DIN standard. 5. Connecteur d'alimentation Le Cube4Nano est alimenté par USB. Si votre ordinateur ne fournit pas une alimentation suffisante, connectez un adaptateur d'alimentation +5VCC ICON à cette prise ou utilisez un chargeur/adaptateur d'alimentation pour téléphone standard avec un câble USB approprié. -
Page 8: Panneau De Dessus
Panneau de dessus 1. Bouton « contrôle direct » Le contrôle direct du matériel (sens horaire pour « Sortie directe ») élimine toute latence et retard inhérent même aux meilleurs circuits internes pendant l’écoute d’une entrée et des pistes existantes. Vous pouvez également écouter intégralement votre entrée avec des effets (antihoraire pour «... -
Page 9: Installation Du Pilote Pour Mac
Installation du pilote pour Mac Cube4Nano est un appareil de classe A. Ainsi, aucun pilote n’est nécessaire pour Mac. Par ailleurs, il prend totalement en charge les appareils iOS en se connectant à un kit de caméra. Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la Cube4Nano et ses pilotes. -
Page 10: Configuration De L'audio
Cube4Nano CapsLook Shift Ctrl AltGr Ctrl Connectez maintenant l'interface intel audio numérique Cube4Nano au Figure 3 port USB de votre Mac. Cube4 Nano VST Remarque: Les interfaces audio Cube4Nano ne sont compatibles qu’avec USB2.0. Votre Mac doit être équipé d’un port USB2.0. -
Page 11: Panneau De Commande Du Mixer
Panneau de commande du mixer Les mixers fonctionnent comme un mixer matriciel. Activer et régler l'entrée ou la sortie correspondante au niveau canal. Ils sont très utiles et rendent vos entrées et sorties très flexibles. Vous pouvez diriger toute entrée vers toute sortie. Ⅲ... -
Page 12: Installation Du Pilote Pour Windows
Installation du pilote pour Windows Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la Cube4Nano et ses pilotes. 1. Allumez l'ordinateur Remarque: Ne connectez pas encore votre interface audio numérique de la Cube4Nano à votre ordinateur. - Page 13 5. Sélection des composants à Ⅲ Ⅲ installer Cochez les composants à installer. Il est vivement recommandé de sélectionner tous Cube4Nano Device Drivers les composants. Figure 9 6. Préparation des fichiers Ⅲ Ⅲ d'installation Icon_Cube4Nano_2.9.86.50.exe L'installation du pilote a commencé, l'opération peut prendre un certain...
-
Page 14: Installation Terminée
Sélectionnez "Finish” (terminer). Figure 14 9. Lancer le logiciel à l'aide Ⅲ du panneau de commande Vous pouvez cliquer sur le logo Cube4Nano dans la barre de tâches Ⅲ système pour lancer le panneau de Ⅲ commande du logiciel (Page 16). Ⅲ... -
Page 15: Prodrive Ⅲ
Figure 17 Figure 18 Pour rendre Cube4Nano très polyvalent et puissant, nous avons développé une nouvelle technologie ProDrive Ⅲ : c'est notre rack innovant, module additionnel hôte et notre routeur de signal virtuel. Utilisez-le en mode autonome ou avec votre poste de travail audionumérique (DAW) préféré. -
Page 16: Panneau De Commande Du Mixer
1. Canaux matériels Cube4Nano (Entrée HW 1/2 et Sortie HW 1/2) Ce sont les canaux d'entrée et de sortie matériels d’Cube4Nano . 2. Canaux S/PDIF de Cube4Nano (Entrée S/PDIF 3 et 4 et Sortie S/ PDIF 3 et 4) Ce sont les canaux d'entrée et de sortie S/PDIF de Cube4Nano . - Page 17 3. Entrée S/PDIF 3 et 4 Affichage du niveau d'entrée S/PDIF 3 et 4 (Entrée S/PDIF 3 et 4). 4. Sortie S/PDIF 3 et 4 Affichage du niveau de sortie S/PDIF 3 et 4 (Sortie S/PDIF 3 et 4). 5. Contrôle de niveau d'entrée VC (virtuelle) 1/2 Affichage du niveau de sortie WDM 1 et 2 (Entrée VC 1 et 2).
-
Page 18: Configuration (Fréquence D'échantillonnage Et Latence)
Configuration (fréquence d'échantillonnage et latence) Cliquez sur le bouton « Setting » pour ouvrir la fenêtre de configuration. Figure 20 Panneau de commande du logiciel Réglage du taux d'échantillonnage Sélectionnez le taux d'échantillonnage entre 44,1KHz et 192KHz de la fenêtre déroulante comme illustré à la figure 21. Figure 21... -
Page 19: Configuration De La Latence
Configuration de la latence La latence est contrôlée par six paramètres. Pour personnaliser la valeur de votre propre latence, sélectionnez custom. ● Sûre (latence maximale) ● Extra Large ● Normale ● Petite ● Très petite ● Minimum (latence minimale) ● Personnalisé... -
Page 20: Taille De La Mémoire Tampon Asio
La latence est contrôlée par trois paramètres : Ces valeurs incluent : 1. Taille de la mémoire tampon ASIO Vous pouvez choisir une valeur parmi 32/64/128/256/512/1024/2048/4096. Figure 23 2. Taille de la mémoire tampon du streaming Vous pouvez choisir : Minimum/Faible/Normal/Élevé et Maximum. Figure 24... -
Page 21: Volume De La Mémoire Tampon Du Streaming
Si un son se fait entendre, vous devez augmenter la taille du tampon. Si après avoir augmenté la taille du tampon vous entendez toujours un son, cela signifie que les performances de l'ordinateur sont incapables de supporter le réglage. (L'interface audio numérique de la Cube4Nano n'est pas en cause.) -
Page 22: Hébergement De Contenus Prodrive Ⅲ
Hébergement de contenus ProDrive Ⅲ ProDrive Ⅲ Rack, vous permet d’utiliser n'importe quel rack avec votre poste de travail audionumérique (DAW). Vous pouvez également utiliser votre appareil comme un module additionnel effecteur autonome sans DAW. -
Page 23: Connexions Matériel
Connexions matériel Connectez les sorties de l'interface audio numérique de la Cube4Nano à votre ampli, moniteurs sous tension ou système surround. Utilisation de deux canaux stéréo, les sorties par défaut sont canal 1 et 2. Si vous contrôlez via des casques, connectez ces derniers à la sortie casque de l'appareil. -
Page 24: Spécifications
Spécifications Mic1 / 2 Inputs (at Minimum Gain): Frequency Response: ........22Hz to 22kHz (+/-0.1dB) Dynamic Range: ..........114dB, A-weighte Signal-to-Noise Ratio:........-114dB, A-weighted THD+N: ............-100dB Crosstalk:............-97dB @ 1kHz Input Impedance: ..........Mic in: 1.8K Ohms, typical Adjustable Gain: ..........+34dB Total Gain Range: ........... -
Page 25: Entretien Et Réparations
ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine. Envoyer au centre de SAV d’ICON ou au bureau des renvois autorisé. Consultez le lien ci- dessous pour connaître nos centres de services et les points de service de distribution: Si vous êtes à... - Page 26 www.iconproaudio.com support.iconproaudio.com www.instagram.com/iconproaudio www.facebook.com/iconproaudio www.youtube.com/iconproaudi o...
