3. ASSEMBLAGE

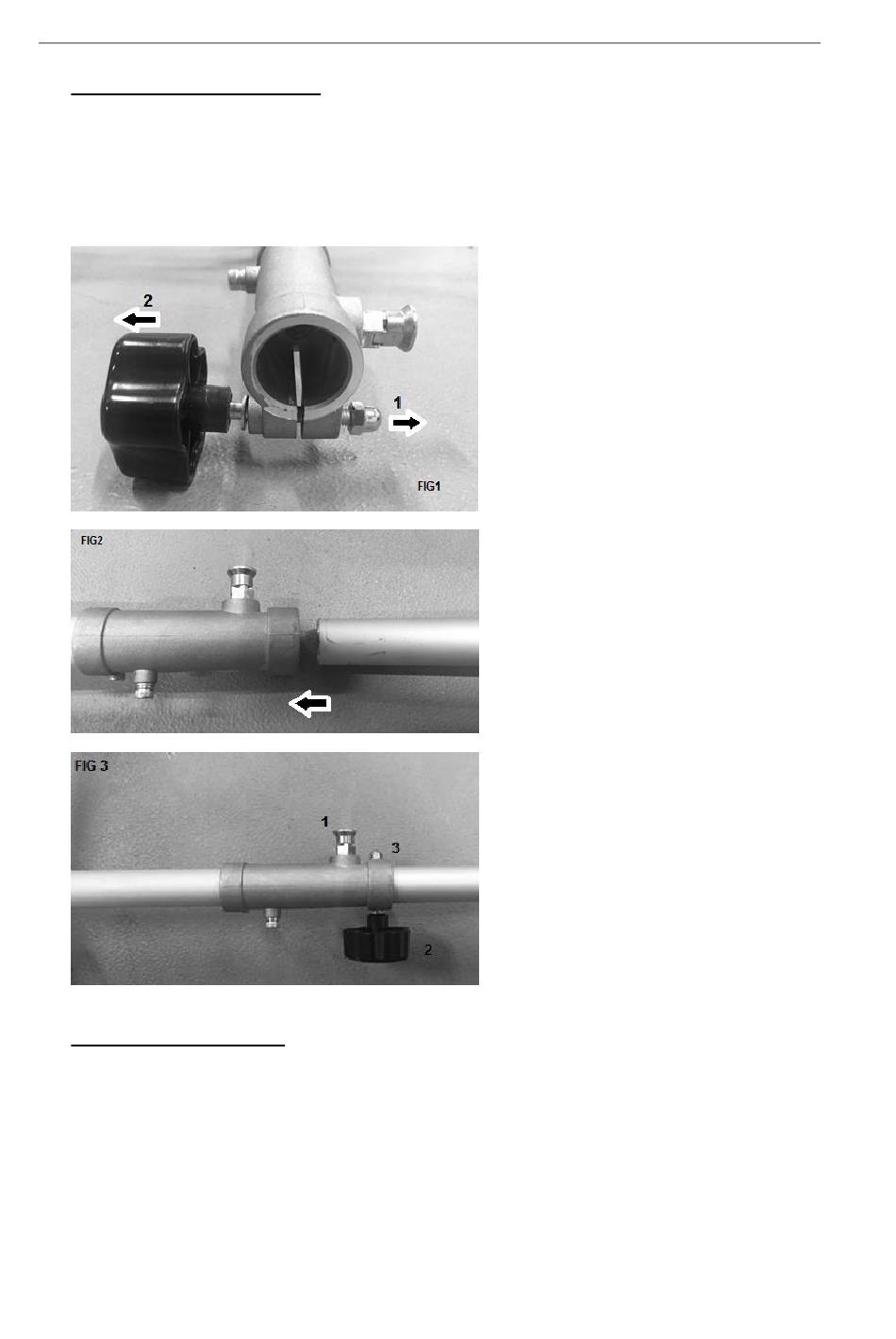

a) Installation du tube sur l'outil
-
Dévissez le boulon (1) et enlevez le bouchon de vis (2). Voir Fig. 1.
- Insérez la barre dans le connecteur (Fig. 2).
- Assurez-vous d'avoir fixé la goupille dans le trou du tube (1). Remettez le bouchon de vis (2)
et vissez le boulon sur la vis (3). Voir Fig. 3.
b) Installation de la poignée
- Dévissez le support et enlevez-le (Fig. 4).
- Installez la poignée sur le support (Fig. 5).
-
Remettez le support et vissez-le avec les quatre vis (Fig. 6).
