PROCÉDURE D'INSTALLATION

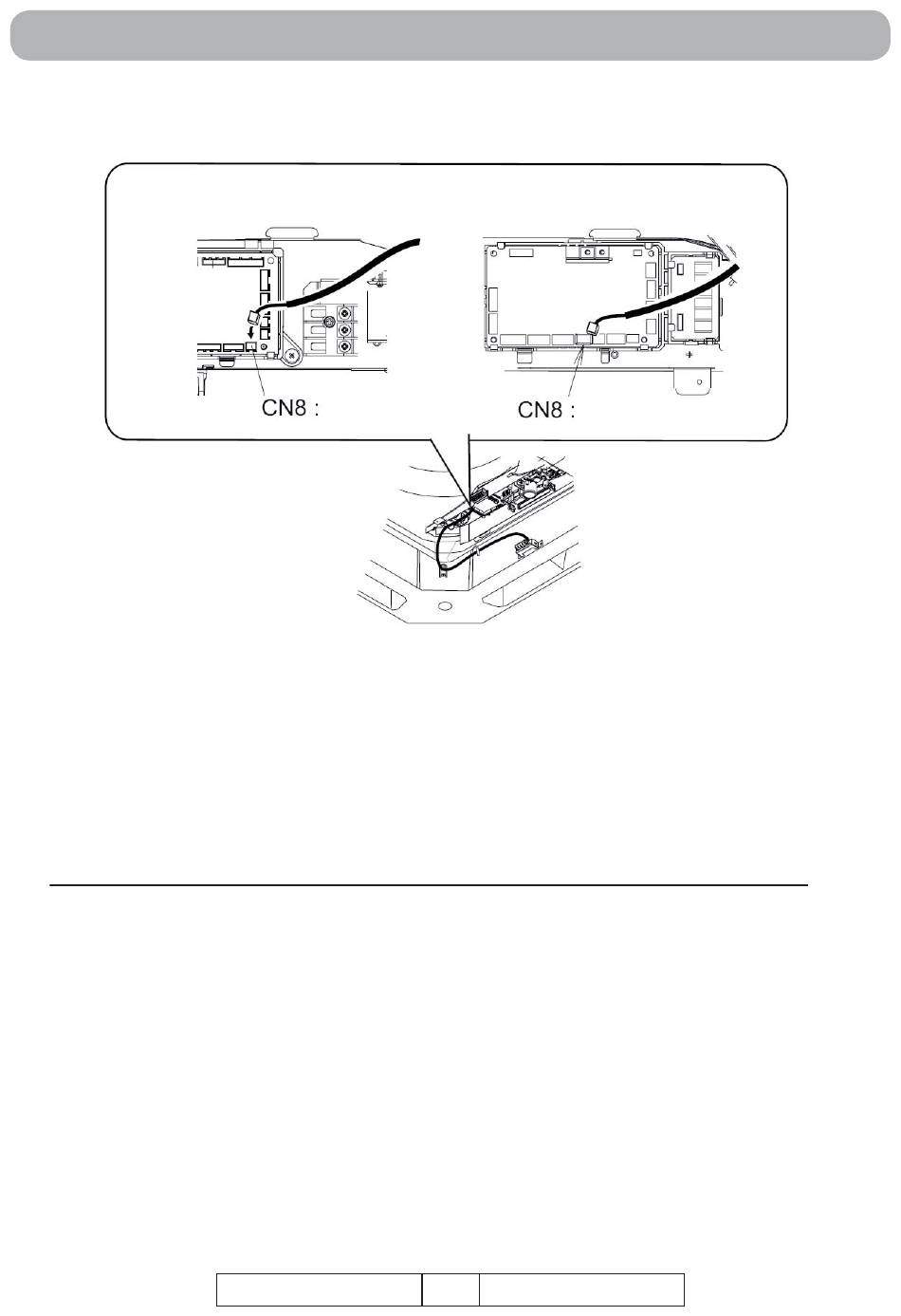

4) Inserez le connecteur de la sonde attachée au kit d'entrée d'air neuf sur la platine électronique
de l'unité intérieure.
VRF
Mono-split et multi-split
BLANC
BLANC
5) Branchez le câble d'extension pour volet sur le connecteur.
6) Lorsque vous utilisez le kit de réception (en option), veuillez brancher le câble d'extension sur
l'unité intérieure.
7) Fermez le couvercle du boîtier de contrôle lorsque ce travail est terminé.
7.2. Installation de la façade lorsque l'on utilise un kit d'entrée d'air neuf UTZ-VXAA
1) Veuillez connecter le câble d'extension pour le volet, ou le câble d'extension pour le kit de re-
ception après avoir attaché la façade.
2) Attachez les câbles ensemble avec les colliers fournis et insérez-les dans le trou du kit d'entrée
d'air neuf.
3) Installez le cache câble fourni avec le kit d'entrée d'air neuf à l'aide de 2 vis.
4) Puis installez la façade selon les instructions de la notice d'installation fournie avec celle-ci.
Juin 2010
17
NI 923 080 A
