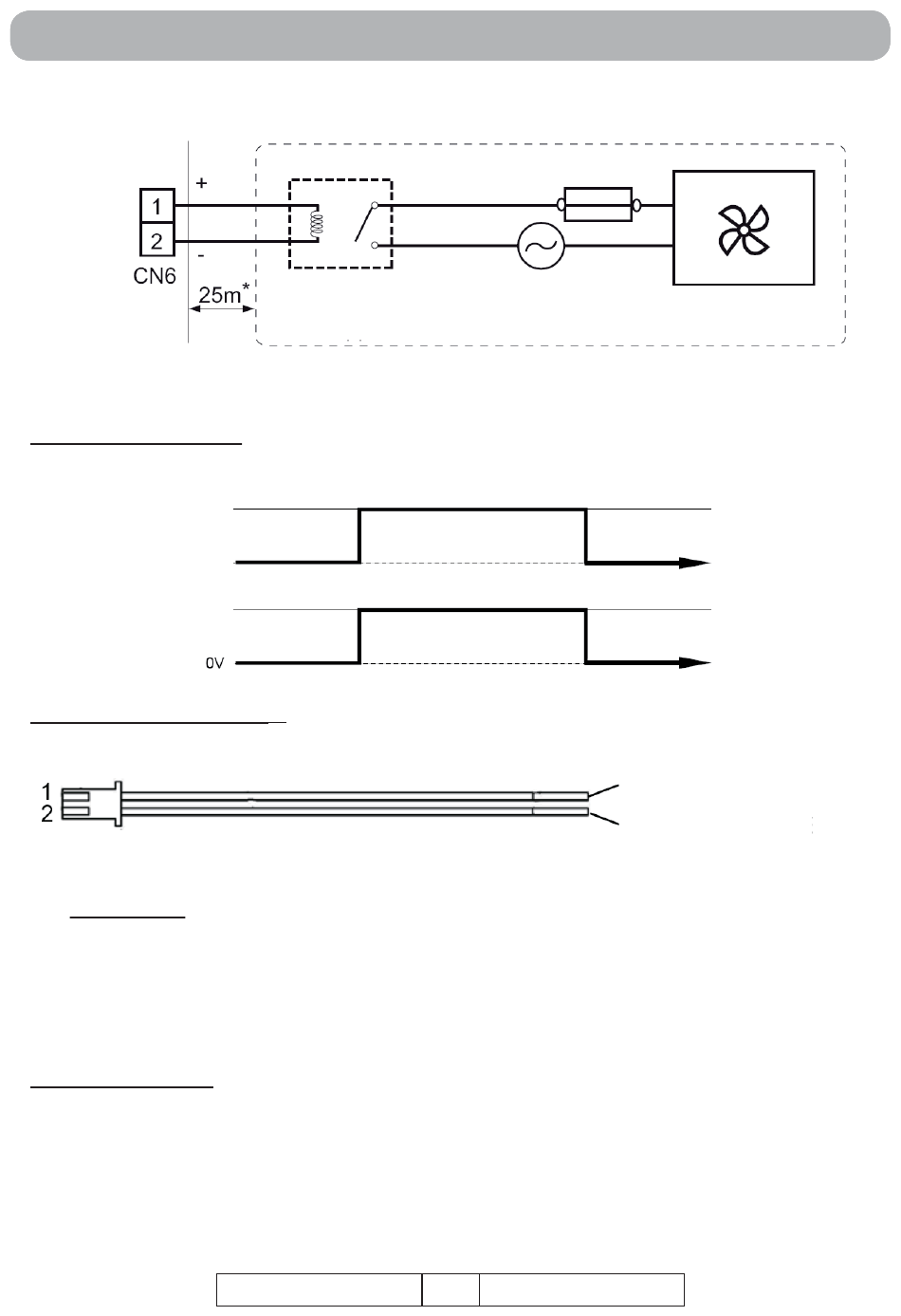

Platine
électronique
Unité
intérieure
* : La distance entre la platine électronique et le relai ne doit pas dépasser 25m.
Etat de l'unité intérieure
Fonctionnement
Ventilateur
unité intérieure
Arrêt
12V
CN 6
(sortie)
Connecteur sortie externe 
8.2. Modèle VRF
- Vous pouvez contrôler le ventilateur gaine par synchronisation avec le fonctionnement du ven-
tilateur de l'unité intérieure.
- Le câble pour le contrôle de la sortie de l'air neuf est fourni avec le kit d'entrée d'air neuf.
- Le câble ne doit pas dépasser la longueur maximum de 150m.
Circuit de connexion
Pour le relai : Tension de sortie : DC12-24V, Courant maxi. : 30mA.
PROCÉDURE D'INSTALLATION
Relai
Matériel non fourni
Juin 2010
Fusible
Alimentation
20
NI 923 080 A
Ventilateur ou autre
Couleur du fil : rouge
Couleur du fil : blanc
