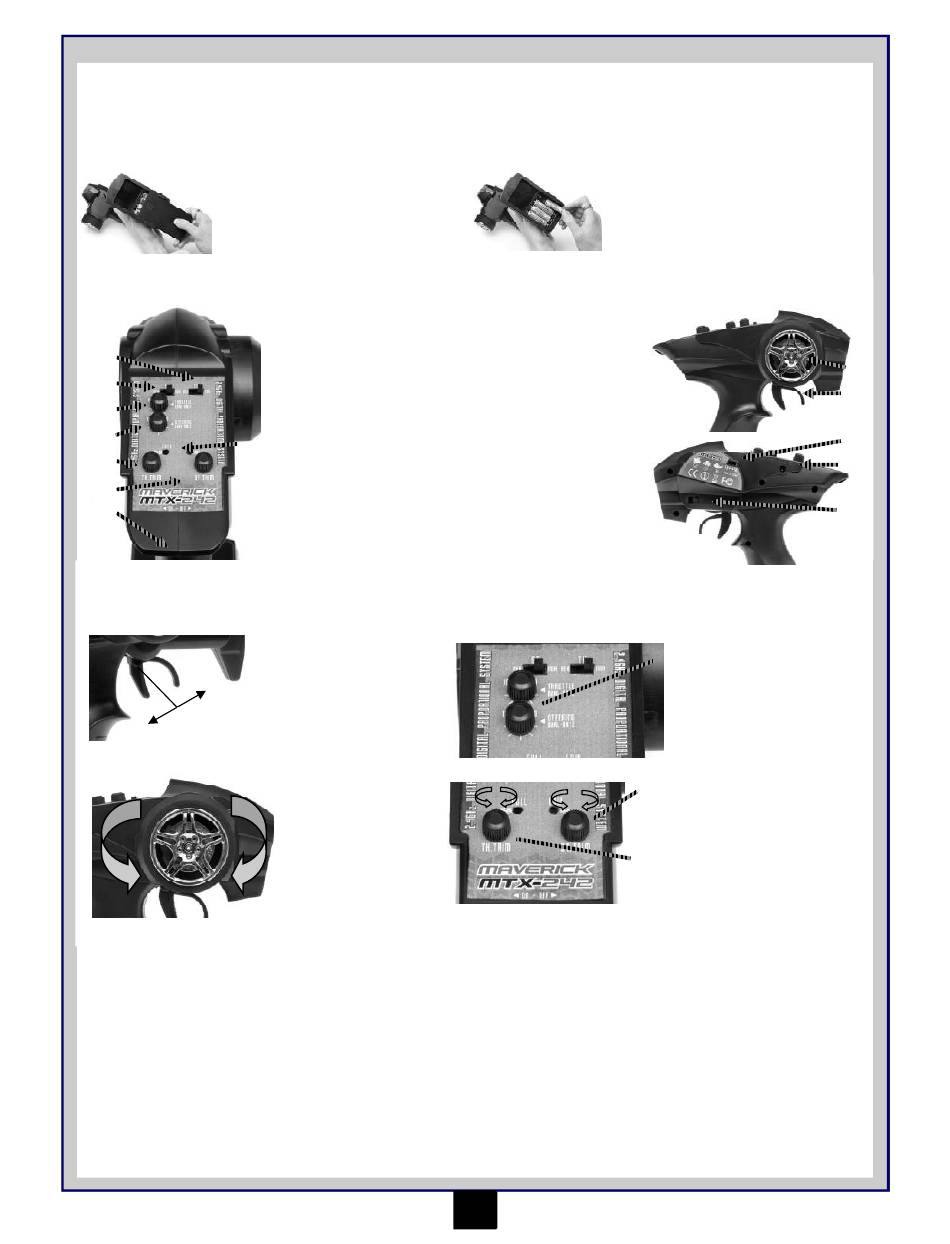

Ihr Sender ist ein moderner Regler, der auch von einem Anfänger leicht zu bedienen und einzustellen ist. Ihr Sender ist ein moderner Regler, der auch von einem Anfänger leicht zu bedienen und einzustellen ist.
Mit den unten aufgeführten Schritten stellen Sie sicher, dass der Sender für die Verwendung richtig vorbereitet ist und dass Sie die vorhandenen Mit den unten aufgeführten Schritten stellen Sie sicher, dass der Sender für die Verwendung richtig vorbereitet ist und dass Sie die vorhandenen
Einstellmöglichkeiten vollständig verstehen. Einstellmöglichkeiten vollständig verstehen.
Vorbereiten des Senders
Gas-/Lenkungstrimmung
Vorbereiten des Senders
Batteriefach öffnen um den leeren
Batterieschacht freizulegen.
Batteriefach öffnen um den leeren
Batterieschacht freizulegen.
Funktionsschalter am Sender
Funktionsschalter am Sender
7
1
6
5
4
8
1
2
3
5
Gashebel
Ihr Sender ist ein moderner Regler, der auch von einem Anfänger leicht zu bedienen und einzustellen ist.
Lenkrad
Mit den unten aufgeführten Schritten stellen Sie sicher, dass der Sender für die Verwendung richtig vorbereitet ist und dass Sie die vorhandenen
Einstellmöglichkeiten vollständig verstehen.
Gashebel
1
1.
Neutral/
2
Bremse
2.
1
Neutral
2
Lenkrad
R
L
R
L
Endpunktregelung
Sowohl Lenkung wie auch Gas haben Anschlagssteller, mit denen der Lenkungsanschlag nach links und rechts bzw. der Gasanschlag hoch
und niedrig eingestellt werden können. Sie können auch den Gesamtanschlag einstellen, die Ihr Auto nach Einstellung der einzelnen
Seitenanschläge hat.
Verbinden des Senders mit dem Empfänger
Für alle Stellregler gilt: Drehen im Uhrzeigersinn gibt mehr Weg, gegen den Uhrzeigersinn weniger.
Wenn Sie einen neuen Empfänger verwenden oder aus irgendeinem Grund das Signal verlieren, müssen Sie den Sender und Empfänger neu
verbinden.
Verbinden des Senders mit dem Empfänger
•
Schalten Sie den Empfänger ein.
Wenn Sie den Empfänger tauschen oder aus irgendeinem Grund die Verbindung verloren geht, kann es sein, dass Sie den Sender neu mit
•
dem Empfänger verbinden müssen.
Drücken Sie den Verbindungs-Knopf am Empfänger. Die Empfänger-LED sollte blinken.
•
•
Schalten Sie den Sender ein.
Drücken und halten Sie den Verbindungsknopf. Schalten Sie dabei den Sender ein.
•
•
Wenn die Empfänger-LED durchgängig leuchtet, ist der Verbindungs-Vorgang abgeschlossen.
Lassen Sie den Verbindungsknopf los, wenn die LED auf der Rückseite des Senders zu blinken beginnt.
•
Stromversorgung einschalten
Schalten Sie das Auto an und drücken Sie den Verbindungsknopf am Empfänger.
•
Die LED am Empfänger sollte blau leuchten, wenn er mit dem Sender verbunden ist.
Zuerst den Sender, dann den Empfänger einschalten.
•
Falls die LED am Empfänger rot bleibt oder weiterhin blinkt, müssen Sie den Vorgang wiederholen.
Bei eingeschaltetem Sender leuchtet die LED-Batterieanzeige.
Den Empfänger einschalten. Die automatische Einstellung des Geschwindigkeitsreglers ist nach kurzer Zeit abgeschlossen. Bei Problemen mit
dem automatischen Setup schauen Sie bitte im Abschnitt zum Geschwindigkeitsregler nach.
