KIT RAF Géolis 1
5.
Raccordement des tuyauteries
Le respect des normes en vigueur concernant les raccords des tuyauteries est impératif.
Le mélange circulant dans le réseau de captage et dans le système de distribution (émetteur)
doit être le même s'il n'existe pas d'échangeur intermédiaire entre les deux réseaux.
5.1 Généralités
Le KIT RAF Géolis 1 peut fonctionner avec une tem-
pérature de retour d'environ 50°C et une température
de départ de 65°C environ. Il est nécessaire d'installer
des vannes d'arrêt le plus près possible de la pompe
à chaleur afi n de pouvoir l'isoler et donc de faciliter les
opérations de maintenance ultérieures.
Le module hydraulique est connecté sur la pompe à
chaleur. Les raccords de tuyauteries se font sur le côté
et le dessus de la pompe à chaleur. Deux vannes fi l-
tres isolent le module hydraulique :
- sur le retour du réseau de captage
- sur le retour du réseau de chauffage / rafraîchisse-
ment.
Ces deux vannes permettant d'assurer la protection
du module hydraulique et de la pompe à chaleur doi-
vent être installées le plus près possible du module
hydraulique.
5.2 Émetteur
Lorsque le système de distribution est équipé de robi-
nets thermostatiques sur tous les émetteurs :
- soit une soupape de sécurité doit être installée.
- soit un certain nombre de robinets thermostatiques
doit être retiré pour permettre un débit minimum.
5.3 Réseau de captage
La longueur des tubes de captage varie en fonction de
la nature du sol et du type d'émetteur.
Lorsque vous installez le réseau de captage, assurez
vous que le collecteur soit situé au dessus du réseau
pour éviter la présence de poches d'air. Si c'est impos-
sible, installez des purgeurs sur les points hauts pour
évacuer l'air.
L'installation doit être équipée de deux vases d'expan-
sion.
Tous les tuyaux de l'installation doivent être isolés, ex-
ceptés les tuyaux du ballon ECS.
10

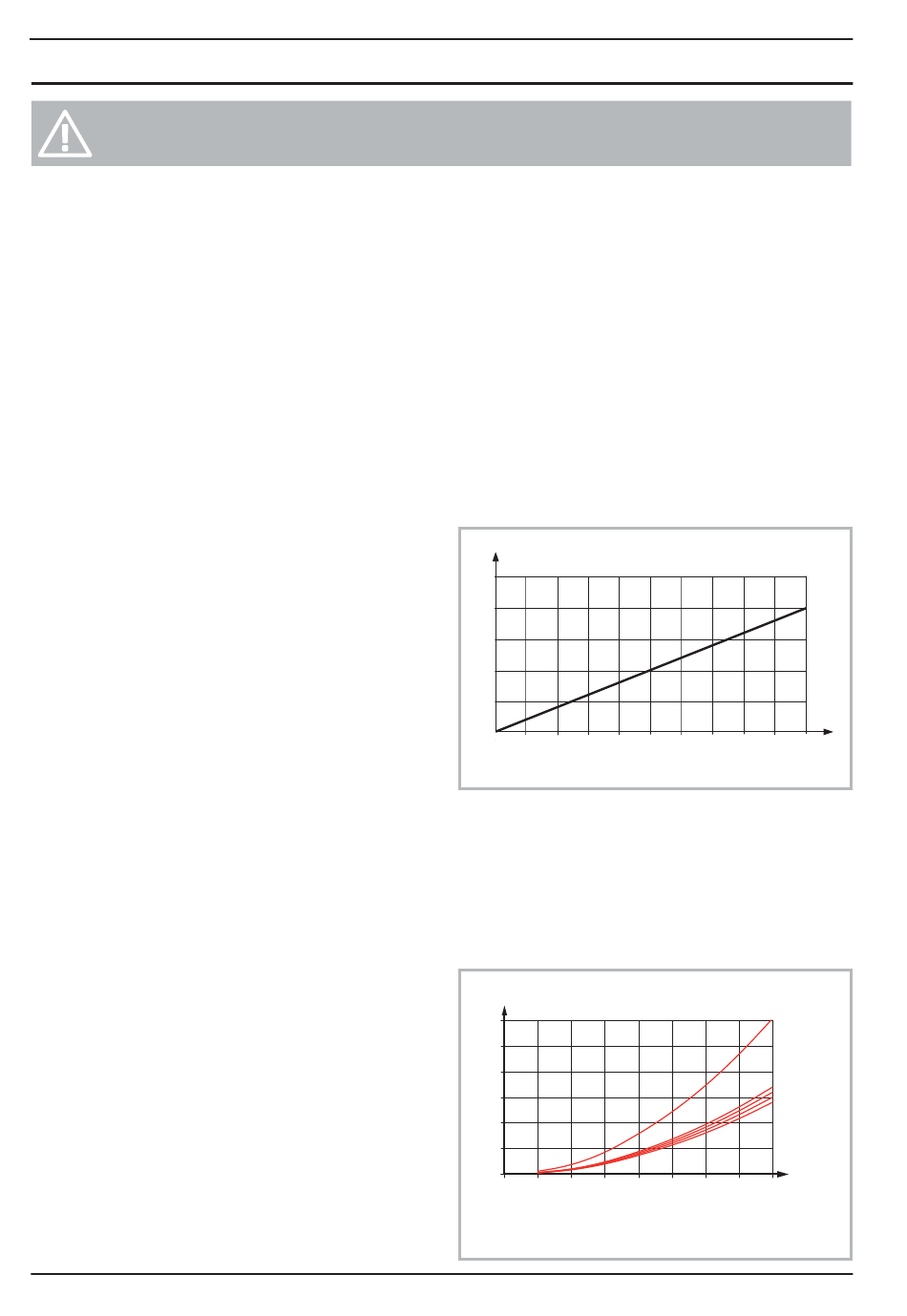

5.4 Vase d'expansion
Un vase d'expansion doit être présent sur chaque ré-
seau :
- réseau de chauffage / rafraîchissement
- réseau de captage
Les vases d'expansion permettent d'absorber les
variations de masse volumique pour des températu-
res comprises entre -10°C et 20°C pour le capteur et
jusqu'à 80°C pour le chauffage.
La soupape de sécurité s'ouvre lorsque la pression
atteint 3 bars.
La pression dans le réseau de captage est normale-
ment comprise entre 1 et 1.5 bar.
Vase d'expansion
50
40
30
20
10
0
0
300
100
200
400
5.5 Isolation des tubes
Les tubes doivent être isolés afi n d'éviter tout pro-
blème dû à la condensation.
5.6 Courbes de pression
Pression
Tryckfall
kPa
30,0
25,0
20,0
15,0
10,0
5,0
0,0
0
0,1
0,2
0,3
0,4
A: Rafraîchissement naturel
B: Rafraîchissement actif, côté capteur
C: Chauffage, côté capteur
D: Rafraîchissement actif, côté circuit
E: Chauffage, côté circuit
500
600
700
800
900 1000
Volume du circuit capteur
A
B
C
D
E
Débit
l/s
0,5
0,6
0,7
0,8
NI 923 867 B
