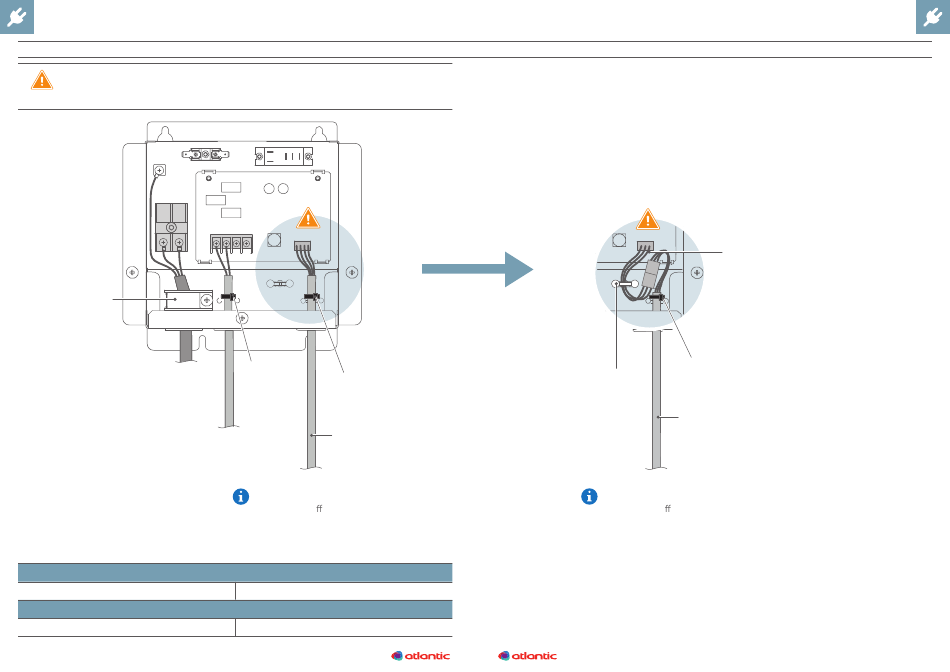

7. RACCORDEMENT ÉLECTRIQUE
•
S'assurer que l'alimentation électrique générale est coupé avant d'entreprendre les
raccordements.
•
Combler les orifices de passages de câble avec du mastic.
Terre
Serre-câble
Vers le disjoncteur
(alimentation 220-240V AC)
Vers le secondaire
du transformateur
(24V AC)
Couple de serrage
Vis M4
Force de serrage
Grand serre-câble
12
Grand
Grand serre-câble
serre-câble
(accessoire)
(accessoire)
Câble de connexion
5 m (accessoire)
Vers l'unité intérieure
Le connecteur sur la carte de l'unité
intérieure di ère selon le modèle de
l'unité. Se reférer à la notice
d'installation de l'unité intérieure
concernée pour plus d'informations.
0,8 à 2,8 N.m
0,3 à 0,5 N
Pour le raccordement au
modèles d'unités intérieures
AUXM, AUXK, AUXS, AGYA
raccorder le câble adaptateur
(fourni) sur le câble de connexion.
Câble adaptateur
(accessoire)
Grand serre-câble
Courber le câble
(accessoire)
adaptateur
et le passer dans
Câble de connexion
l'attache câble
5 m (accessoire)
Vers l'unité intérieure
Le connecteur sur la carte de l'unité
intérieure di ère selon le modèle de
l'unité. Se reférer à la notice
d'installation de l'unité intérieure
concernée pour plus d'informations.
13
