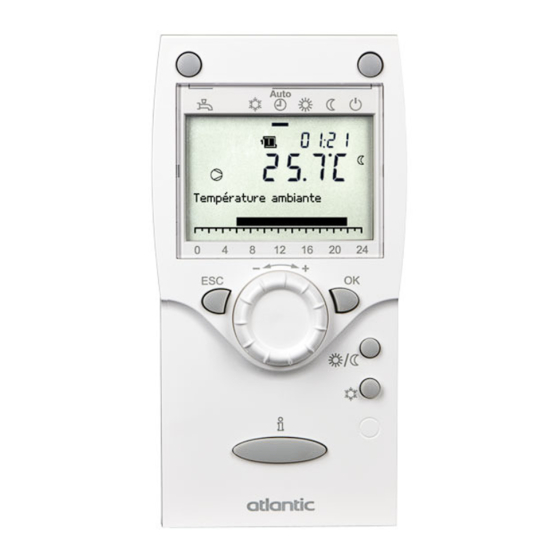

Centrale ambiance
T78 radio
Kit de commande radio
pour alféa Evolution
code 074061
" Les paramètres décrits dans cette notice ne concernent
que la pompe à chaleur alféa Evolution.
" Tous les autres cas, se reporter à la notice fournie avec
l'appareil.
Document n° 1437-6 ~ 19/06/2012
FR
NL
IT
NL
ES
PT
Notice de référence
destinée au professionnel
à conserver par l'utilisateur
pour consultation ultérieure
www.atlantic.fr
Matériel sujet à modifications sans préavis
Document non contractuel.
DE
Publicité
Table des Matières
Manuels Connexes pour Atlantic Evolution T78
Sommaire des Matières pour Atlantic Evolution T78
- Page 1 " Les paramètres décrits dans cette notice ne concernent que la pompe à chaleur alféa Evolution. " Tous les autres cas, se reporter à la notice fournie avec l'appareil. www.atlantic.fr Matériel sujet à modifications sans préavis Document non contractuel.
- Page 2 Centrale ambiance radio T78 - 2 - Notice d'installation "1437 - FR"...
-
Page 3: Table Des Matières
Centrale ambiance radio T78 Sommaire Présentation du matériel......4 Centrale ambiance ..........4 Description de l'affichage . -
Page 4: Présentation Du Matériel
Centrale ambiance radio T78 1 Présentation du matériel Centrale ambiance Auto figure 1 - La centrale ambiance Rep. Fonctions - Définitions des fonctions • Sélection du régime de - Si l’installation est équipée d’un ballon sanitaire. fonctionnement ECS - Marche : Production d’ECS en fonction du programme horaire. - Arrêt : Production d’ECS à... -
Page 5: Description De L'affichage
Centrale ambiance radio T78 Description de l'affichage Caractéristiques générales Prévoir suffisamment de place au-dessus de l'appareil pour qu'il soit possible de le sortir et de le remettre en place. Xxxxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxxxx figure 2 - Symboles Définitions - Mode chauffage actif avec référence au circuit de chauffage. -
Page 6: Montage Et Raccordements
Centrale ambiance radio T78 2 Montage et raccordements Implantation Montage La sonde doit être installée dans la zone de séjour à 1,5 m environ au-dessus du sol, sur une cloison bien dégagée. Choisir un emplacement présentant le moins d'obstacles possible à l'émission. Respecter les points suivants : •... -
Page 7: Raccordement Électrique
Centrale ambiance radio T78 Raccordement électrique Avant toute intervention, s’assurer que l’alimentation électrique générale est coupée. Les raccordements électriques ne seront effectués que lorsque toutes les autres opérations de montage (fixation, assemblage, etc.) auront été réalisées. - Faire passer la nappe de l'émetteur dans l'angle du couvercle du module hydraulique (voir figure 6, page - Raccorder la nappe de l'émetteur sur le connecteur... -
Page 8: Paramétrage De La Régulation
Centrale ambiance radio T78 3 Paramétrage de la régulation Réglage des paramètres Généralités - Choisir le niveau souhaité. " Attention ! Les paramètres décrits dans cette - Faire défiler la liste des menus. notice ne concernent que la pompe à chaleur alféa Évolution (023140 et 023146). - Page 9 Centrale ambiance radio T78 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base Programme horaire chauffage CC1 Présélection (jour / semaine) Lun-Dim, Lun-Ven, Sam-Dim, Lun-Dim Lundi, ... , Samedi, Dimanche 6:00 phase En service (début) 00:00... --:-- 10 min ère phase Hors service (fin)
- Page 10 Centrale ambiance radio T78 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base Réglage de chauffage 1 Consigne de température d'ambiance de confort de température réduite… 0,5 °C 20 °C à 35 °C 19 °C Consigne de température d'ambiance réduite de température hors-gel…...
- Page 11 Centrale ambiance radio T78 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base Consigne de départ mini (pour ventilo-convecteur) 8 °C... consigne de départ max 1 °C 8 °C Consigne de départ max. Consigne de départ mini... 95 °C 1 °C 55 °C Plancher chauffant = 50 °C / Radiateurs = 65 °C.
- Page 12 Centrale ambiance radio T78 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base Réglage de l’ECS (eau chaude sanitaire) (n'apparaît qu'avec l'option kit sanitaire) 1610 Consigne température ECS confort Consigne réduit (ligne 1612)… 55 °C 65 °C Pour atteindre cette consigne, le système d'appoint électrique est sollicité.
- Page 13 Centrale ambiance radio T78 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base Ballon ECS (n'apparaît qu'avec l'option kit sanitaire) 5024 Différentiel de commutation 0... 20 °C 1 °C 7 °C 5030 Limitation durée de charge 10...
- Page 14 Centrale ambiance radio T78 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base Erreur 6711 Réinitialisation PAC Non, Oui 6800 Historique 1 Date, Heure, Code d'erreur 6802 Historique 2 Date, Heure, Code d'erreur 6804 Historique 3 Date, Heure, Code d'erreur 6806 Historique 4...
- Page 15 Centrale ambiance radio T78 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base 7710 Test sortie UX1 0... 100 % 7712 Signal PWM UX1 0... 100 % 7716 Test sortie UX2 0... 100 % 7719 Signal PWM UX2 0...
- Page 16 Centrale ambiance radio T78 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base Diagnostic générateur 8402 Résistance électrique 1 départ Arrêt, Marche Arrêt 8403 Résistance électrique 2 départ Arrêt, Marche Arrêt 8406 Pompe de condenseur Arrêt, Marche Arrêt 8410 Température retour PAC...
- Page 17 Centrale ambiance radio T78 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base 8743 Température de départ 1 0... 140 °C Consigne de température de départ 1 0... 140 °C 8756 Fonction non utilisée 8760 Fonction non utilisée 8770 Fonction non utilisée 8773...
-
Page 18: Défauts Affichés Sur La Centrale Ambiance
Centrale ambiance radio T78 Défauts affichés sur la centrale ambiance Les défauts ou pannes du module hydraulique sont signalés par l’afficheur de la centrale ambiance. L’afficheur indique le symbole Appuyer sur la touche pour obtenir des détails sur l’origine du défaut. Lorsque l’erreur est résolue, les défauts sont réinitialisés à... - Page 19 Centrale ambiance radio T78 Notice d'installation "1437 - FR" - 19 -...
-
Page 20: Instructions Pour L'utilisateur
Centrale ambiance radio T78 4 Instructions pour l'utilisateur Centrale ambiance Auto figure 13 - La centrale ambiance Rep. Fonctions - Définitions des fonctions • Sélection du régime de - Si l’installation est équipée d’un ballon sanitaire. fonctionnement ECS - Marche : Production d’ECS en fonction du programme horaire. - Arrêt : Production d’ECS à... -
Page 21: Description De L'affichage
Centrale ambiance radio T78 Description de l'affichage Symboles Définitions - Mode chauffage actif avec référence au circuit de chauffage. - Chauffage en mode confort. - Chauffage en mode réduit. Xxxxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxxxx - Chauffage en mode "veille" (hors-gel). Xxxxxxxxxxxxxxxxxxxxxxxxxxx - Mode rafraîchissement actif. figure 14 - - Fonction vacances activée. -
Page 22: Réglage De L'heure
Centrale ambiance radio T78 Réglage de l’heure Touches Exemple d’affichage Description Affichage de base AUTO Si l’affichage de base n’est pas affiché appuyer sur ESC pour y retourner. Temperature ambiante Appuyer sur OK. AUTO Tourner le bouton jusqu’au menu Heure et date Heure et date Interface utilisateur Appuyer sur OK pour confirmer. -
Page 23: Structure Du Menu De Commande "Utilisateur Final
Centrale ambiance radio T78 Structure du menu de commande "Utilisateur final" Affichage Appui de base bref Utilisateur final Mise en service Spécialiste Heure et date Heures / minutes Heure 1 ...24 h Jour / Mois Minutes 0...60 min Année Interface utilisateur Langue Français, Allemand... -
Page 24: Paramétrage De La Régulation
Centrale ambiance radio T78 Paramétrage de la régulation 4.5.2 Réglage des paramètres 4.5.1 Généralités L’écran étant à l’affichage de base. " Attention ! Les paramètres décrits dans cette notice ne concernent que la pompe à chaleur - Appuyer sur OK. alféa Evolution (023140 et 023146). - Page 25 Centrale ambiance radio T78 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base Programme horaire chauffage CC1 Présélection (jour / semaine) Lun-Dim, Lun-Ven, Sam-Dim, Lun-Dim Lundi, ... , Samedi, Dimanche 6:00 phase En service (début) 00:00... --:-- 10 min ère phase Hors service (fin)
- Page 26 Centrale ambiance radio T78 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base Erreur 6711 Réinitialisation PAC Non, Oui Maintenance / Régime spécial 7141 Régime de secours Arrêt, Marche Arrêt Arrêt : La PAC fonctionne normalement (avec les appoints si besoin). Marche : La PAC utilise le système d’appoint électrique ou la relève chaudière.
-
Page 27: Affichage D'information
Centrale ambiance radio T78 Affichage d’information La touche permet d’appeler diverses informations. - Diverses informations (voir ci-après). Selon le type d’appareil, la configuration et l’état de Désignation Ligne fonctionnement, certaines lignes d’informations peuvent Consigne séchage actuelle. ne pas être disponibles. Jour séchage actuel. -
Page 28: Pièces Détachées
Pour son recyclage, cet appareil doit être pris en charge par un service spécialisé et ne doit être en aucun cas jeté avec les ordures ménagères, avec les encombrants ou dans une décharge. Veuillez contacter votre installateur ou le représentant local pour plus d’informations. * En fonction des règlements nationaux de chaque état membre. Date de la mise en service : www.atlantic.fr Société Industrielle de Chauffage SATC - BP 64 - 59660 MERVILLE - FRANCE Coordonnées de votre installateur chauffagiste ou service après-vente.
