KIT RAF Géolis 1
9.

Vannes 3 voies

9.1 Mode de fonctionnement

Lorsque l'on passe du chauffage au rafraîchissement, il y a un délai de 60 secondes avant que
les vannes changent de position.

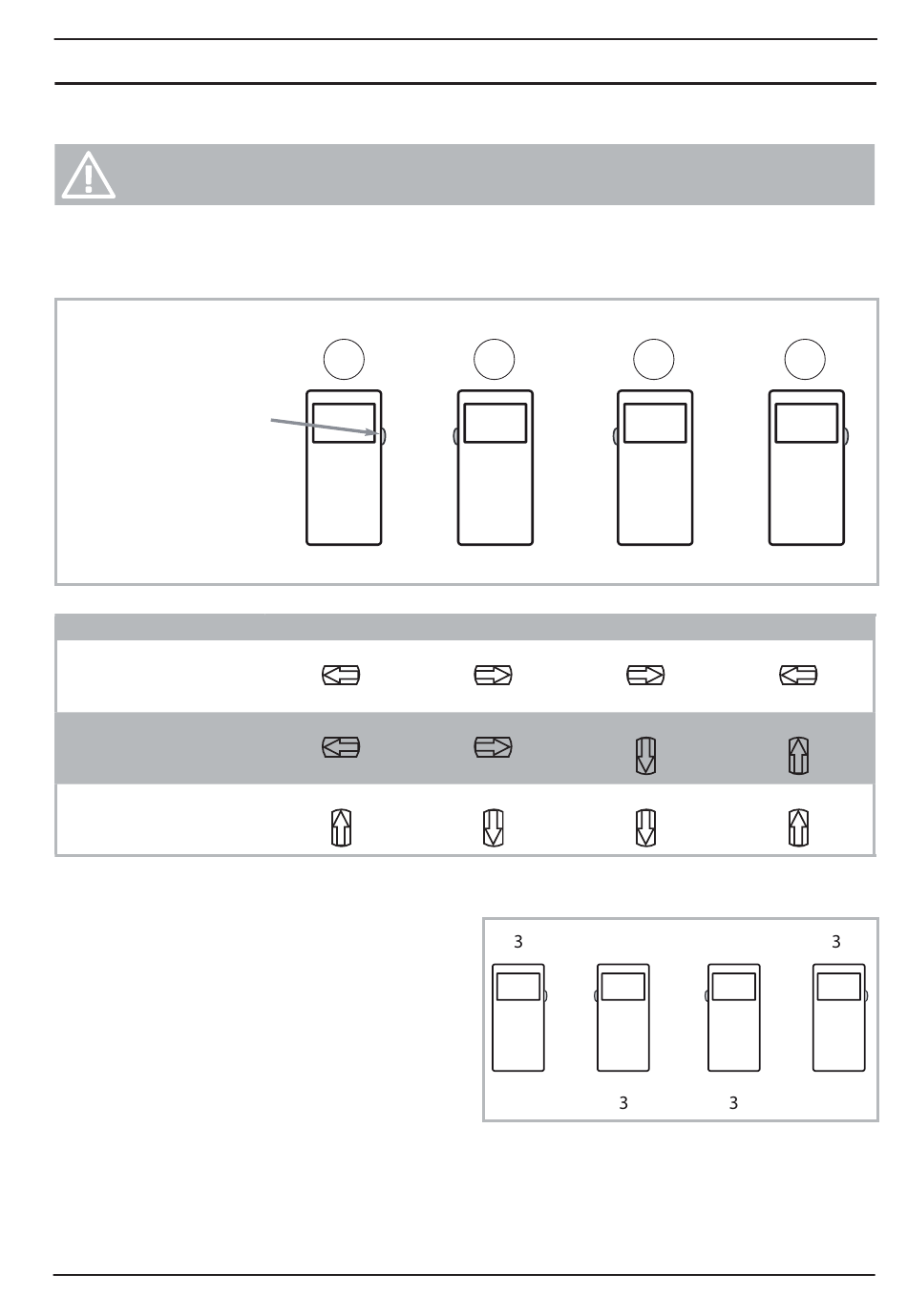

Les 3 modes de fonctionnement (chauffage, rafraîchis-
sement actif et naturel) sont contrôlés par 4 vannes 3
voies directionnelles motorisées.
Le voyant sur chaque
vanne peut être allumé ou
éteint, selon le mode de
fonctionnement de votre
Géolis / Géolis Duo
(chauffage ou rafraîchisse-
ment).
Mode
Chauffage
Rafraîchissement naturel
Rafraîchissement actif

9.2 Position des vannes

Vous trouverez des indications dur le côté des vannes
pour vérifi er que les sorties pointent bien dans les di-
rections décrites sur le schéma suivant.
NI 923 867 B
Ces vannes permettent de passer d'un mode à l'autre
en fonction de la température extérieure.
QN13 QN15
QN13 QN15
Allumé Allumé
Allumé Allumé
Éteint Éteint
QN14
QN14
Allumé
Éteint
Éteint
1
1
QN16
QN16
Allumé
Éteint
Éteint
1
1
