KIT RAF Géolis 2
NI 923 864 # ~ 20/04/10
FR

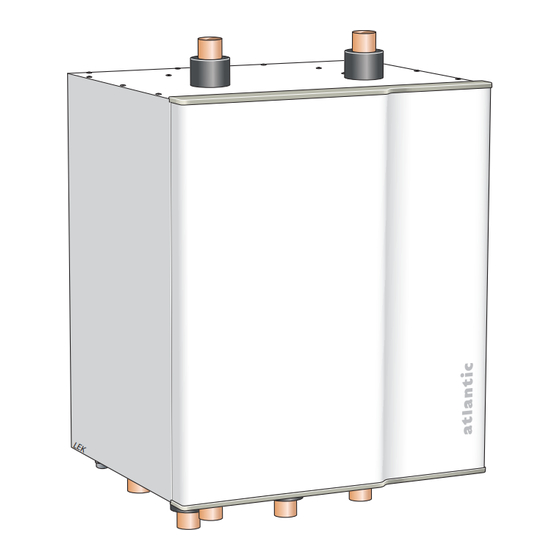

Module de rafraîchissement pour
Géolis Bi-compresseurs
Notice d'installation
et de mise en service
destinée au professionnel
à conserver par l'utilisateur pour consul-
tation ultérieure
ATLANTIC
Contact SIC SATC : BP64
59660 MERVILLE
atlantic.fr
Matériel sujet à modifications sans préavis
Document non contractuel
Publicité
Table des Matières
Manuels Connexes pour Atlantic KIT RAF Geolis 2
Sommaire des Matières pour Atlantic KIT RAF Geolis 2
- Page 1 Module de rafraîchissement pour Géolis Bi-compresseurs Notice d’installation et de mise en service destinée au professionnel à conserver par l’utilisateur pour consul- tation ultérieure ATLANTIC Contact SIC SATC : BP64 59660 MERVILLE atlantic.fr Matériel sujet à modifications sans préavis Document non contractuel...
-
Page 3: Table Des Matières
Nous vous félicitons de votre choix. Le groupe Atlantic, garantit la qualité de ses appareils et s’engage à satisfaire les besoins de ses clients. Fort de son savoir-faire et de son expérience, le groupe Atlantic utilise les technologies les plus avancées dans la conception et la fabrication de l’ensemble de sa gamme d’appareils de chauffage. -
Page 4: Avant Propos
KIT RAF Géolis 2 Avant propos Afin de vous assurez d’une installation correcte de ce module de rafraîchissement KIT RAF Géolis 2, merci de lire attentivement cette notice d’installation. Le module KIT RAF Géolis 2 combiné avec les pompes à chaleur Géolis Bi-compresseurs est un système com- plet permettant : - le chauffage - le rafraîchissement naturel... -
Page 5: A Lire Attentivement Avant Toute Installation
KIT RAF Géolis 2 A lire attentivement avant toute installation Le module KIT RAF Géolis 2 doit être transporté et Le respect des normes en vigueur concernant l’instal- stocké horizontalement dans un endroit sec. lation des tuyauteries est impératif. Le module KIT RAF Géolis 2 ne peut pas être utilisé Le mélange circulant dans le réseau de captage et en relève de chaudière. -
Page 6: Généralités
KIT RAF Géolis 2 Généralités Principe de fonctionnement Le module KIT RAF Géolis 2 est un caisson compre- Le module KIT RAF Géolis 2 combiné avec une pom- nant un jeu de 4 vannes 3 voies permettant de modi- pe à chaleur Géolis Bi-compresseurs permet 3 modes fier l’alimentation des échangeurs et du système de de fonctionnement : distribution en fonction du mode de fonctionnement. -
Page 7: Dimensions
KIT RAF Géolis 2 - Rafraîchissement actif Le mélange glycolé circulant dans le plancher rafraî- chissant capte la chaleur excédentaire dans le lo- Le rafraîchissement du logement est contrôlé par le gement, puis la transmet au fluide frigorigène dans système de commande de la pompe à chaleur. l’échangeur froid, et retourne dans le plancher rafraî- Lorsque les besoins en froid sont importants et que le chissant. -
Page 8: Raccors Des Tuyauteries
KIT RAF Géolis 2 Raccors des tuyauteries Le respect des normes en vigueur concernant les raccords des tuyauteries est impératif. Le mélange circulant dans le réseau de captage et dans le système de distribution (émetteur) doit être le même s’il n’existe pas d’échangeur intermédiaire entre les deux réseaux. Généralités Réseau de captage Le module KIT RAF Géolis 2 peut fonctionner avec... -
Page 9: Module Kit Raf Géolis 2 Raccordé À La Pompe À Chaleur Géolis Bi-Compresseurs
KIT RAF Géolis 2 Module KIT RAF Géolis 2 raccordé à la pompe à chaleur Géolis Bi-com- presseurs Le schéma ci-dessous présente les raccordements entre le module KIT RAF Géolis 2, la pompe à chaleur et les réseaux de distribution et de captage. Radiateur de salle de bain KIT RAF Géolis 2... -
Page 10: Position Des Composants
KIT RAF Géolis 2 Position des composants Figure 5 - Position des composants Départ circuit de distribution Retour circuit de distribution Départ capteur Retour capteur Départ échangeur froid Retour échangeur froid Retour échangeur chaud 70-72 Départ échangeur chaud Vanne 3 voies rafraîchissement actif Vanne 3 voies rafraîchissement actif Vanne 3 voies rafraîchissement naturel Vanne 3 voies rafraîchissement naturel... -
Page 11: Raccordements Électriques
KIT RAF Géolis 2 Raccordements électriques Tous les travaux électriques concernant le raccordement du module KIT RAF Géolis 2 à la pompe à chaleur doivent être effectués par un professionnel. Pour accéder au boîtier électrique : - Otez le capot de protection avant. - Retirez la plaque de protection intérieure en desserrant les vis. -
Page 12: Raccordement Sur Kit Raf Géolis 2
KIT RAF Géolis 2 Si « KIT RAF Géolis 2 sur Carte EXT Géolis 1.0 » est La commande du rafraîchissement naturel (VXV-PCX) sélectionné au menu 9.1.10 alors la connexion du mo- se connecte sur la borne X6A:22. Un signal de 230V dule KIT RAF Géolis 2 avec la pompe à... -
Page 13: Raccordement Des Sondes De Température
KIT RAF Géolis 2 Raccordement des sondes de température Les sondes de températures de départ FG et de re- indiquées sur le schéma ci-dessous puis branchées tour RG (fournies avec la pompe à chaleur Géolis aux bornes X4:15 et X4:16 pour la sonde de départ et Bi-compresseurs) doivent être placées aux positions X4:13 et X4:14 pour la sonde de retour. -
Page 14: Régulation
KIT RAF Géolis 2 Régulation Généralités Le rafraîchissement du logement est contrôlé par Trois courbes de rafraîchissement sont possibles, une courbe de rafraîchissement sélectionnée dans le comme indiqué sur le graphe suivant : menu 6.4.2. Température du mélange circulant dans le réseau de distribution Température extérieure La température du mélange circulant dans le réseau Il existe un délai de 2 heures pour passer du mode ra-... -
Page 15: Paramétrages Essentiels Pour Le Menu Rafraîchissement
KIT RAF Géolis 2 Paramétrages essentiels pour le menu rafraîchissement Menu Réglage 9.1.10 Rafraîchissement Choix du système de rafraîchissement : off, KIT RAF Géolis 2, KIT RAF Géo- lis 2 sur Carte EXT Géolis 1.0, accumulateur, 2 tubes PKM, 4 tubes PKM. Défaut :Off 6.4.1 Rafraîchissement... -
Page 16: Vannes 3 Voies
KIT RAF Géolis 2 Vannes 3 voies Lorsque l’on passe du chauffage au rafraîchissement, il y a un délai de 90 secondes avant que les vannes changent de position. Les 3 modes de fonctionnement (chauffage, rafraîchis- Ces vannes permettent de passer d’un mode à l’autre sement actif et naturel) sont contrôlés par 4 vannes 3 en fonction de la température extérieure. -
Page 17: Réglage Des Vannes 3 Voies
KIT RAF Géolis 2 Réglage des vannes 3 voies Si un moteur d’une vanne 3 voies doit être changé ou Avec tous les moteurs coupés, les positions des bois- bien si des dysfonctionnements répétitifs se produi- seaux des vannes doivent être les suivantes : sent, pensez à... - Page 18 KIT RAF Géolis 2 NI 923 864 #...
- Page 19 KIT RAF Géolis 2 NI 923 864 #...
- Page 20 Contact SIC SATC : BP64 59660 MERVILLE atlantic.fr...
