2.2
Description du produit
2.2.1
Vue d'ensemble
Vidage avec trop-plein Multiplex Trio
Les composants suivants font partie du matériel fourni avec le vidage
avec trop-plein Multiplex Trio :
14
15 16
17
18
19
13
12
11

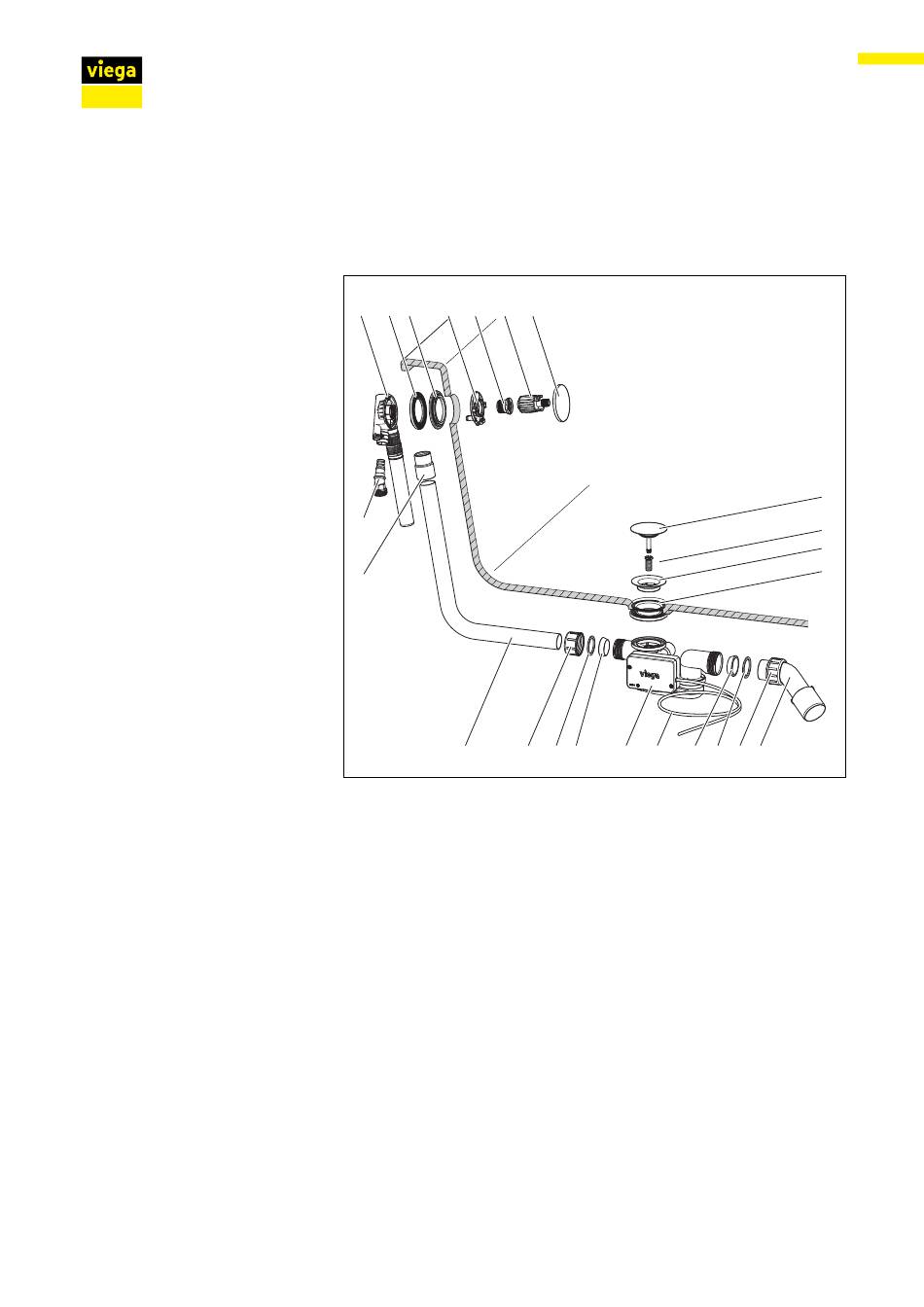

Fig. 1: Vue d'ensemble des composants
1
Clapet
2
Vis de fixation
3
Partie supérieure de crépine
4
Joint double
5
Coude d'écoulement
6
Écrou flottant
7
Bague coulissante
8
Joint
9
Câble de raccordement 3 m
10 Siphon avec moteur
11 Tube de trop-plein
12 Manchon
13 Pièce de raccordement
14 Corps de trop-plein
15 Joint profilé
16 Joint supplémentaire pour baignoires en acier
17 Bride de remplissage
18 Vis de fixation
19 Aide au montage
20 Rosace de trop-plein
20
6
7
8
10
9
8
Informations produit
1
2
3
4
7
6
5
6
