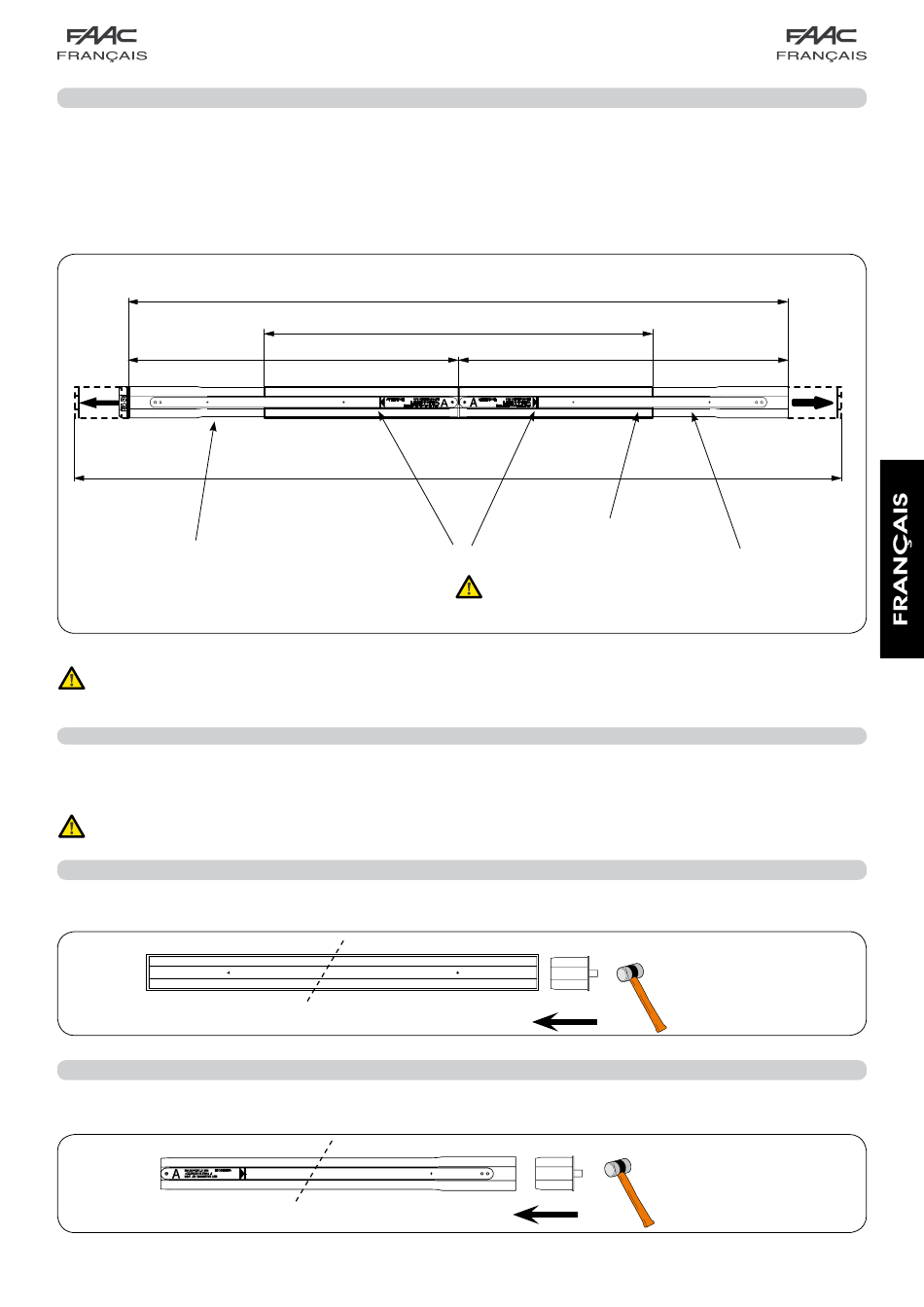

3.3 LARGEUR LT COMPRISE ENTRE 36 et 80 cm
Pour les assemblages avec la longueur LT (Fig.3-5) comprise entre 180 cm (maximum) et 136 cm (minimum), utiliser les manchons
moteur et la calotte (Fig.1 réf. 1 - 2) et le rouleau fixe (Fig.1 réf.3).
Pour obtenir la valeur minimum, enfiler complètement les 2 manchons (Fig. 10 réf. A-C) à l'intérieur du rouleau fixe (Fig. 10 réf.B).
(Longueur rouleau 130cm)
Pour obtenir la valeur maximum, extraire les 2 manchons (Fig. 10 réf. A-C) du rouleau, jusqu'à la limite de sécurité signalée sur le
câble plat (Fig. 10 réf.D). (Longueur rouleau 175cm)
67
COULISSEMENT
Manchon moteur (A)
LORSQU'ON FAIT COULISSER LES MANCHONS VERS LES EXTRÉMITÉS EXTERNES DU ROULEAU FIXE, NE JAMAIS
DÉPASSER LA LIMITE DE SÉCURITÉ (Fig.0 réf.D)
4
Suivant le type d'assemblage de l'électro-rouleau réalisé précédemment et décrit au chapitre 3, suivre les instructions des
paragraphes suivants.
ATTENTION: POUR LE MONTAGE DE LA CALOTTE, UTILISER UN MARTEAU EN CAOUTCHOUC. (Fig. -2)
4. ASSEMBLAGES DÉCRITS AUX CHAPITRES 3. ET 3.2 (Fig. 8-9)
Monter la calotte (Fig.1 réf.5) directement sur le rouleau fixe (Fig.1 réf.3). Voir figure 11
4.2 ASSEMBLAGES DÉCRITS AUX CHAPITRES 3.3 (Fig. 0)
Monter la calotte (Fig.1 réf.5) directement sur le manchon (Fig.1 réf.2). Voir figure 12
130 MINI
75
175 MAXI
Limite de sécurité (D)
MONTAGE DE LA CALOTTE
6
63
Rouleau fixe (B)
Manchon calotte (C)
COULISSEMENT
Fig. 10
Fig. 11
Fig. 12
