8.2 ÉMETTEURS SUPPLÉMENTAIRES
1.
Appuyer, en la maintenant enfoncée pendant 5 secondes, sur la touche STOP de l'émetteur déjà mémorisé; le moteur tourne
pendant 1 seconde dans les deux directions.
2.
Dans un délai de 5 secondes, appuyer sur la touche MONTÉE et dans les 5 secondes successives, appuyer sur la touche
DESCENTE; le moteur tourne pendant 1 seconde dans les deux directions.
3.
Appuyer sur la touche MONTÉE du NOUVEL émetteur dans un délai de 5 secondes. Si le nouvel émetteur a été correctement
mémorisé, le moteur tourne dans les deux directions pendant 1 seconde.
4.
Si la mémorisation n'a pas abouti, répéter la procédure.
REMARQUE: On peut mémoriser sur chaque récepteur jusqu'à 32 émetteurs. Si toutes les mémoires du
récepteur sont occupées, le moteur tourne deux fois dans les 2 directions.
8.3 EFFACEMENT DE LA MÉMOIRE DU RÉCEPTEUR INTERNE (REMISE À ZÉRO)
1.
Mettre le moteur hors tension
2.
Connecter le fil noir au fil marron. (En présence d'un bouton-poussoir "pas à pas", il suffit de le maintenir enfoncé sans effectuer
la connexion. Chap. 7.2)
3.
Mettre le moteur sous tension
4.
Au bout de 5 secondes environ, le moteur tourne dans les deux directions pendant 1 seconde, pour signaler que la mémoire
a été complètement effacée
5.
Mettre de nouveau le moteur hors tension
6.
Déconnecter les fils noir et marron et noir (Relâcher le bouton-poussoir s'il s'agit d'un bouton-poussoir "pas à pas". (Chap.7.2)
9

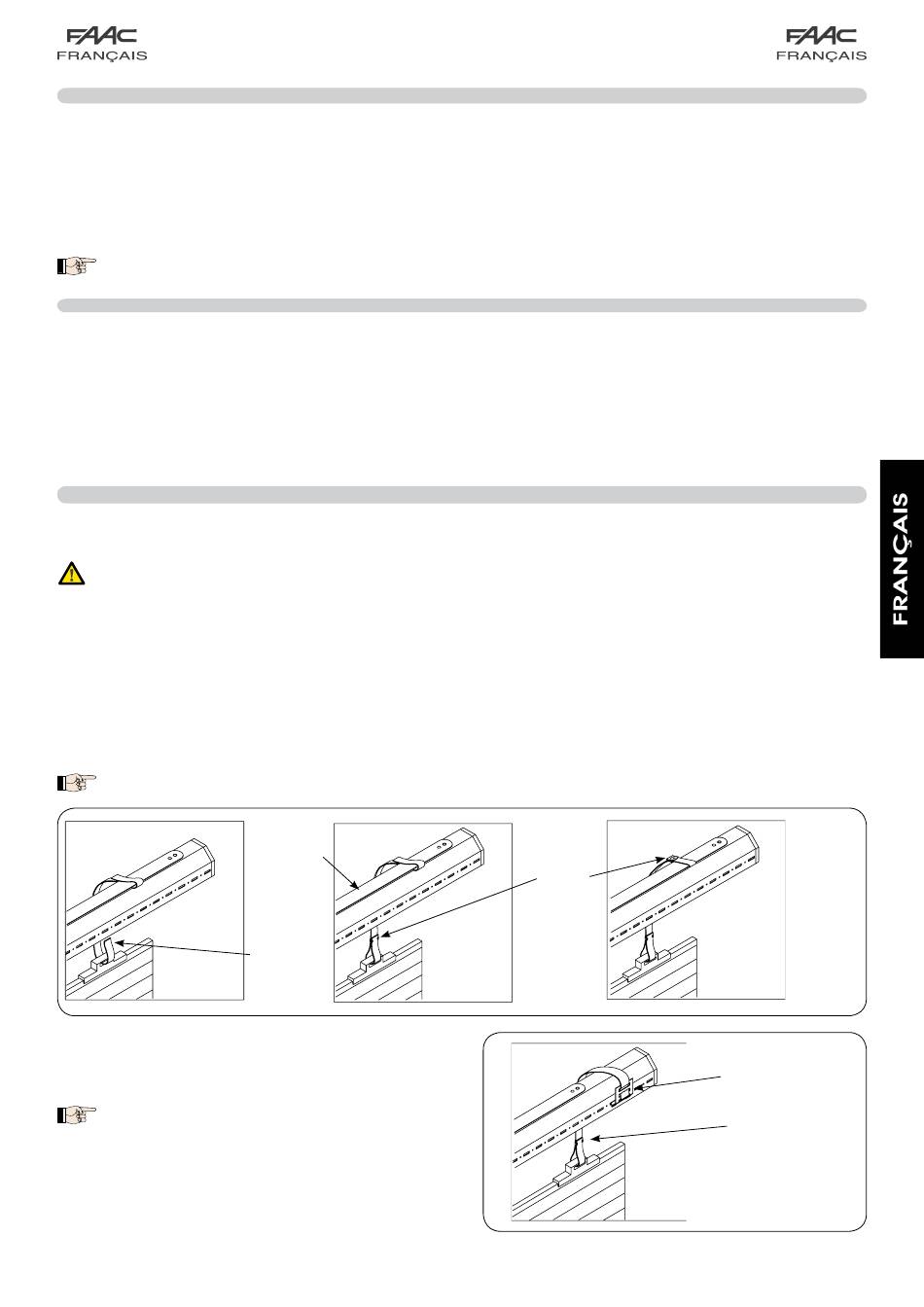

Pour réaliser la fixation du volet roulant à l'électro-rouleau, utiliser les sangles (Fig.1 réf. 7), les griffes de blocage de la sangle (Fig.1
réf. 9) et éventuellement les crochets du rouleau (Fig.1 réf. 8).
ATTENTION: Pour le montage des sangles, ne jamais utiliser de vis; le moteur à l'intérieur du rouleau risque de
subir des dégâts
1.
Faire passer la sangle à travers le passage dans le volet roulant (Fig.21 réf.A)
2.
Desserrer la vis qui serre le câble plat (Fig.16 réf.D)
3.
Faire passer la sangle d'abord en dessous puis au-dessus du câble plat du rouleau. (Fig. 21 réf.A-B).
4.
Introduire les griffes et régler la longueur de la sangle de manière à la tendre légèrement. (Fig.21 réf.B-C)
5.
Serrer les griffes de blocage de la sangle avec une pince.
6.
Serrer la vis sur le câble plat desserrée auparavant.
7.
Vérifier la fixation correcte et solide de l'ensemble électro-rouleau/volet roulant.
REMARQUE: Positionner les sangles au niveau des pattes d'attache sur le volet roulant (Fig.2-22).
A
REMARQUE: S'il est impossible d'utiliser le câble plat
pour fixer les sangles, utiliser les crochets du rouleau
(Fig. réf.8), en les introduisant dans les défoncements
du rouleau fixe d'après la figure 22.
FIXATION DU VOLET ROULANT À L'ÉLECTRO-ROULEAU
Câble plat
Sangle
B
Griffe de
blocage
de la
sangle
0
C
Fig. 21
Crochets du rouleau
Griffe de blocage
de la sangle
Fig. 22
