3
AVERTISSEMENTS: ) LE KIT ROULEAU TÉLESCOPIQUE T-MODE DOIT ÊTRE ASSEMBLÉ EN FONCTION DE LA LONGUEUR "LT" (Fig.3 ou 5)
2) LA LONGUEUR "LT" EST PLUS LONGUE D'ENVIRON 4/6 cm QUE LE ROULEAU TÉLESCOPIQUE À ASSEMBLER
3) LES CÂBLES PLATS (FIG.7 RÉF. A), MONTÉS AU-DESSUS DU MANCHON DU MOTEUR ET DE LA CALOTTE (FIG. RÉF. 1 - 2)
DURANT L'ASSEMBLAGE DE L'ÉLECTRO-ROULEAU, DOIVENT COULISSER À L'EXTÉRIEUR DU ROULEAU FIXE.
3. LARGEUR LT COMPRISE ENTRE 78 ET 00cm
Pour les assemblages avec la longueur LT (Fig.3-5) comprise entre 100 cm (maximum) et 78 cm (minimum), utiliser le rouleau fixe (fig.1
réf.3) avec le manchon du moteur introduit à l'intérieur (fig.1 réf.1).
Pour obtenir la valeur minimum, couper le rouleau télescopique avec une scie à métaux à 73 cm (fig.8)
Pour obtenir la valeur maximum, enfiler le rouleau fixe jusqu'à la butée sur le manchon du moteur (Longueur rouleau 94 cm).
19
Manchon moteur à
l'intérieur du rouleau fixe
3.2 LARGEUR LT COMPRISE ENTRE 00 et 33 cm
Pour les assemblages avec la longueur LT (Fig.3-5) comprise entre 133 cm (maximum) et 100 cm (minimum), utiliser le rouleau fixe
(fig.1 réf. 3) contenant le manchon du moteur (fig.1 réf.1).
Pour obtenir la valeur minimum, enfiler le rouleau fixe jusqu'à la butée sur le manchon du moteur. (Longueur rouleau 94cm)
Pour obtenir la dimension maximum, extraire le rouleau fixe du manchon du moteur jusqu'à la limite de sécurité signalée sur le câble
plat. (Fig. 9 réf. A) (Longueur rouleau 127cm)
19
Manchon moteur
LORSQU'ON FAIT COULISSER LE MANCHON DU MOTEUR VERS L' EXTRÉMITÉ EXTERNE DU ROULEAU FIXE, NE JAMAIS
DÉPASSER LA LIMITE DE SÉCURITÉ (Fig.9 réf.A)

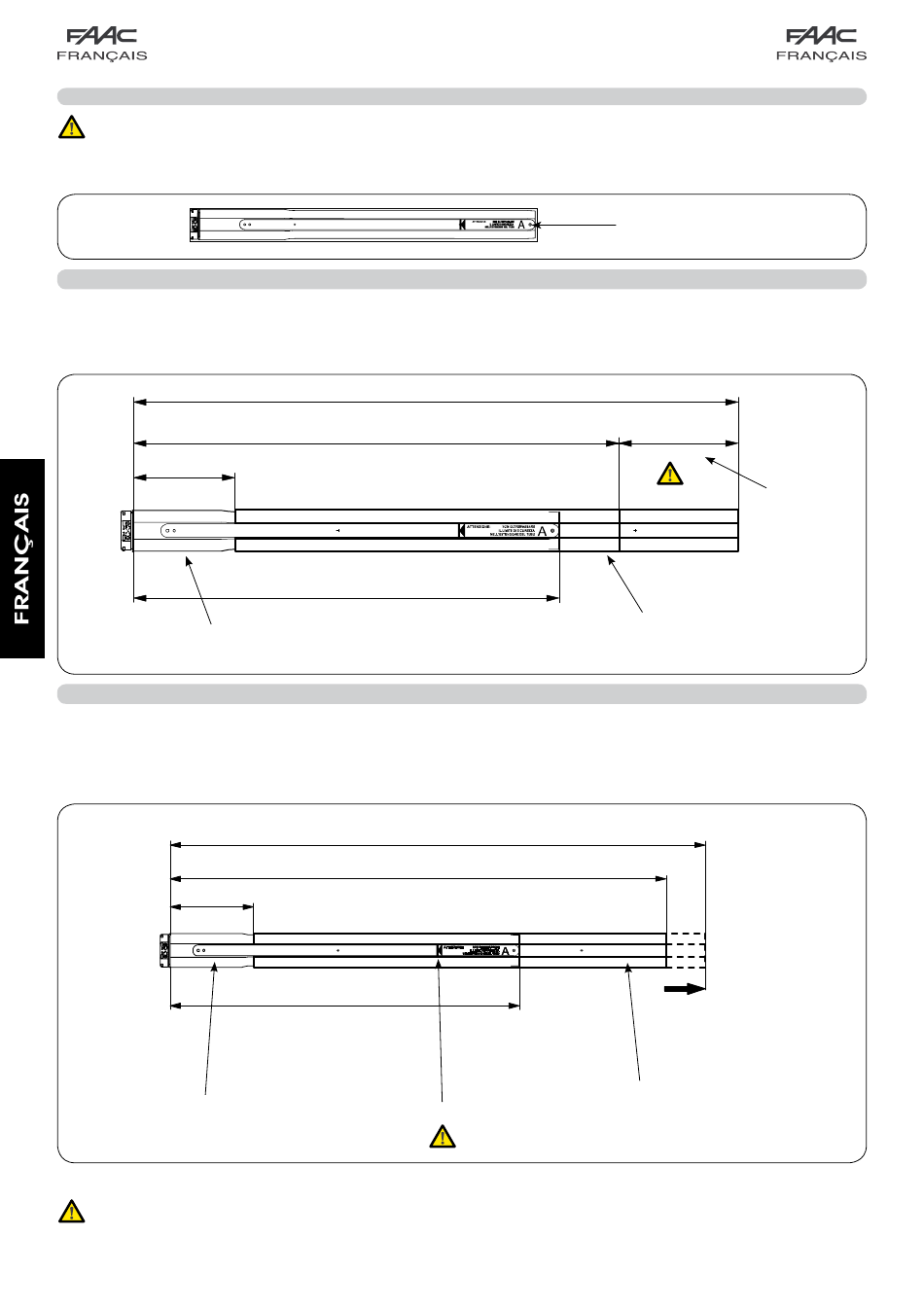

ASSEMBLAGE DU ROULEAU TÉLESCOPIQUE
94 MAXI
73 MINI
67
127 MAXI
94 MINI
67
Limite de sécurité (A)
5
CÂBLE PLAT (A)
21
Zone de
coupe maxi
Rouleau fixe
COULISSEMENT
Rouleau fixe
Fig.7
Fig. 8
Fig. 9
