2. CAISSON AVEC PATTES OU AGRAFES SCELLÉES
Longueur LT (Largeur entre les pattes scellées)
Courroie (A)
REMARQUE: LA LONGUEUR "LT" DOIT ÊTRE MESURÉE ENTRE LES DEUX ENTRAXES DES TROUS DES PATTES SCELLÉES
1. Abaisser totalement le volet roulant.
2. Dégager la courroie (fig.3 réf.A) de la poulie (fig.3 réf.C) et décrocher les sangles (fig.3 réf.B) du rouleau existant.
3. Enlever le support de la poulie de l'agrafe (fig.4 réf.D)
4. Extraire le rouleau du caisson.
2.2 CAISSON À SUPPORTS VISSÉS
Longueur LT (Largeur entre les supports vissés)
Support à visser (D)
Courroie (A)
REMARQUE: LA LONGUEUR "LT" DOIT ÊTRE MESURÉE ENTRE LES DEUX ENTRAXES DES SUPPORTS À VISSER
1. Abaisser totalement le volet roulant.
2. Dégager la courroie (fig.5 réf.A) de la poulie (fig.5 réf.C) et décrocher les sangles (fig.5 réf.B) du rouleau existant.
3. Soulever le rouleau en le dégageant du support à visser (fig.6 rif.D).
4. Extraire le rouleau du caisson

REMPLACEMENT DU ROULEAU ENROULEUR EXISTANT

Poulie (C)
Sangles (B)
Poulie (C)
Sangles (B)
Pattes à
sceller

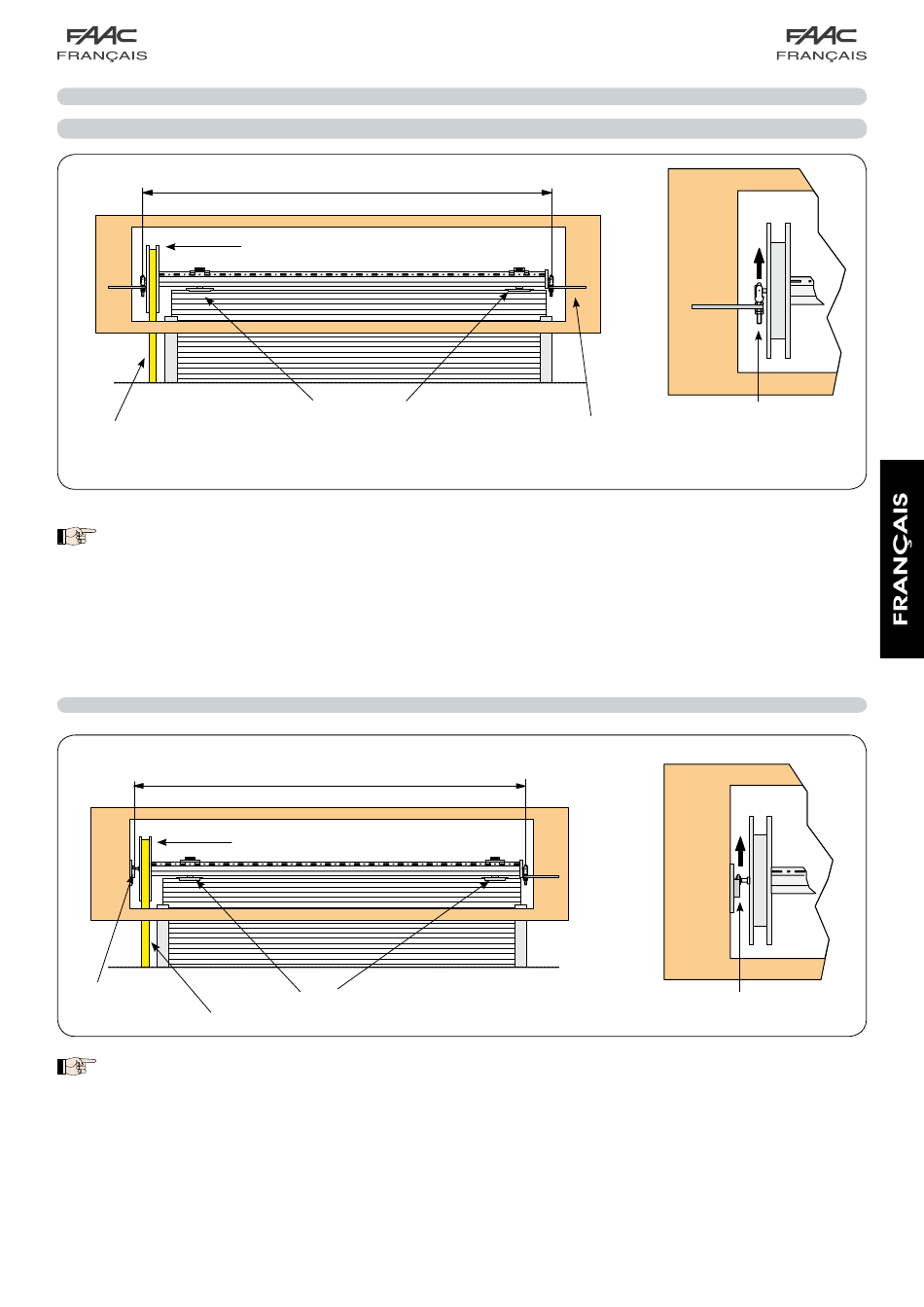

Fig.3
Fig. 5
4
Fig.5
Support
poulie (D)
Fig.4
Support à visser (D)
Fig. 6
