0

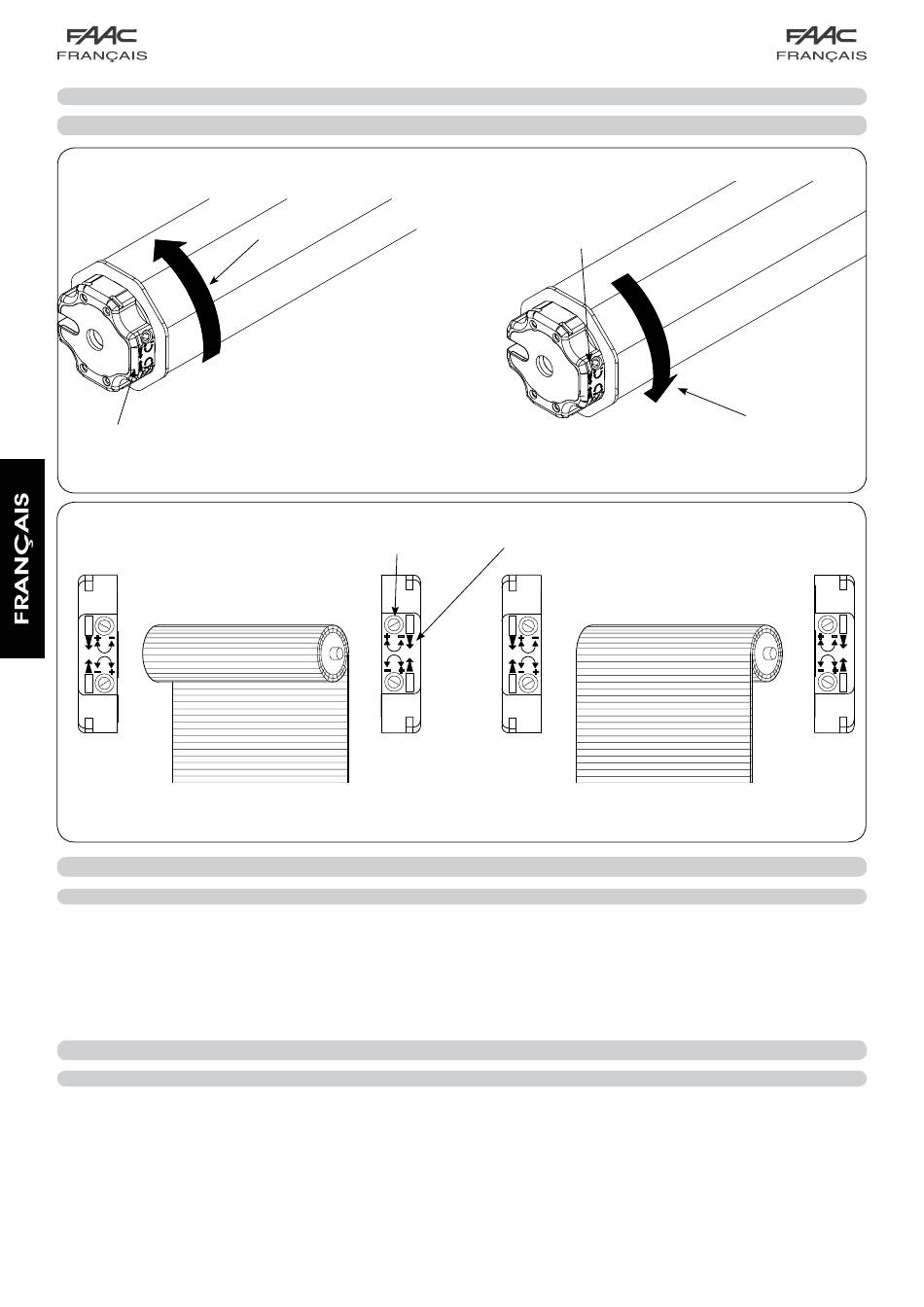

0. LIEN ENTRE SENS DE ROTATION DU ROULEAU ET FLÈCHES SUR LES FINS DE COURSE
du rouleau
Fin de course
correspondant
Caisson
interne
Manchon
moteur à
gauche
0.2 CONFIGURATION AVEC CAISSON INTERNE (Fig.24 réf.A)
0.2. MOTEUR À GAUCHE OU À DROITE
Réglage des fins de course en fermeture: Appuyer sur la touche de descente de la télécommande, avec l'outil de réglage
des fins de course (Fig.1 réf.L), tourner la vis de réglage correspondant à la flèche vers le haut, en sens horaire pour augmenter la
course du volet roulant, en sens anti-horaire pour diminuer la course.
Réglage des fins de course en ouverture: Appuyer sur la touche montée de la télécommande, avec l'outil de réglage des fins
de course (Fig.1 réf. L), tourner la vis de réglage correspondant à la flèche vers le bas, en sens horaire pour augmenter la course
du volet roulant, en sens anti-horaire pour diminuer la course.
Au terme des réglages, effectuer un essai d'ouverture/fermeture pour évaluer l'étalonnage correct des fins de course.
0.3 CONFIGURATION AVEC CAISSON EXTERNE (Fig.24 réf.B)
0.3. MOTEUR À GAUCHE OU À DROITE
Réglage des fins de course en fermeture: Appuyer sur la touche de descente de la télécommande, avec l'outil de réglage
des fins de course (Fig.1 réf.L), tourner la vis de réglage correspondant à la flèche vers le bas, en sens horaire pour augmenter la
course du volet roulant, en sens anti-horaire pour diminuer la course.
Réglage des fins de course en ouverture: Appuyer sur la touche de montée de la télécommande, avec l'outil de réglage des fins
de course (Fig.1 réf.L), tourner la vis de réglage correspondant à la flèche vers le haut, en sens horaire pour augmenter la course
du volet roulant, en sens anti-horaire pour diminuer la course.
Au terme des réglages, effectuer un essai d'ouverture/fermeture pour évaluer l'étalonnage correct des fins de course.
RÉGLAGE DES FINS DE COURSE
Sens de
rotation
Vis de réglage des
fins de course
Manchon
moteur à
A
droite
Fin de course
correspondant
Flèche de référence
Manchon
moteur à
gauche
Sens de
rotation
du rouleau
Caisson
externe
Manchon
moteur à
B
Fig. 23
droite
Fig. 24
