DM-4 Land/DM-4 Marine

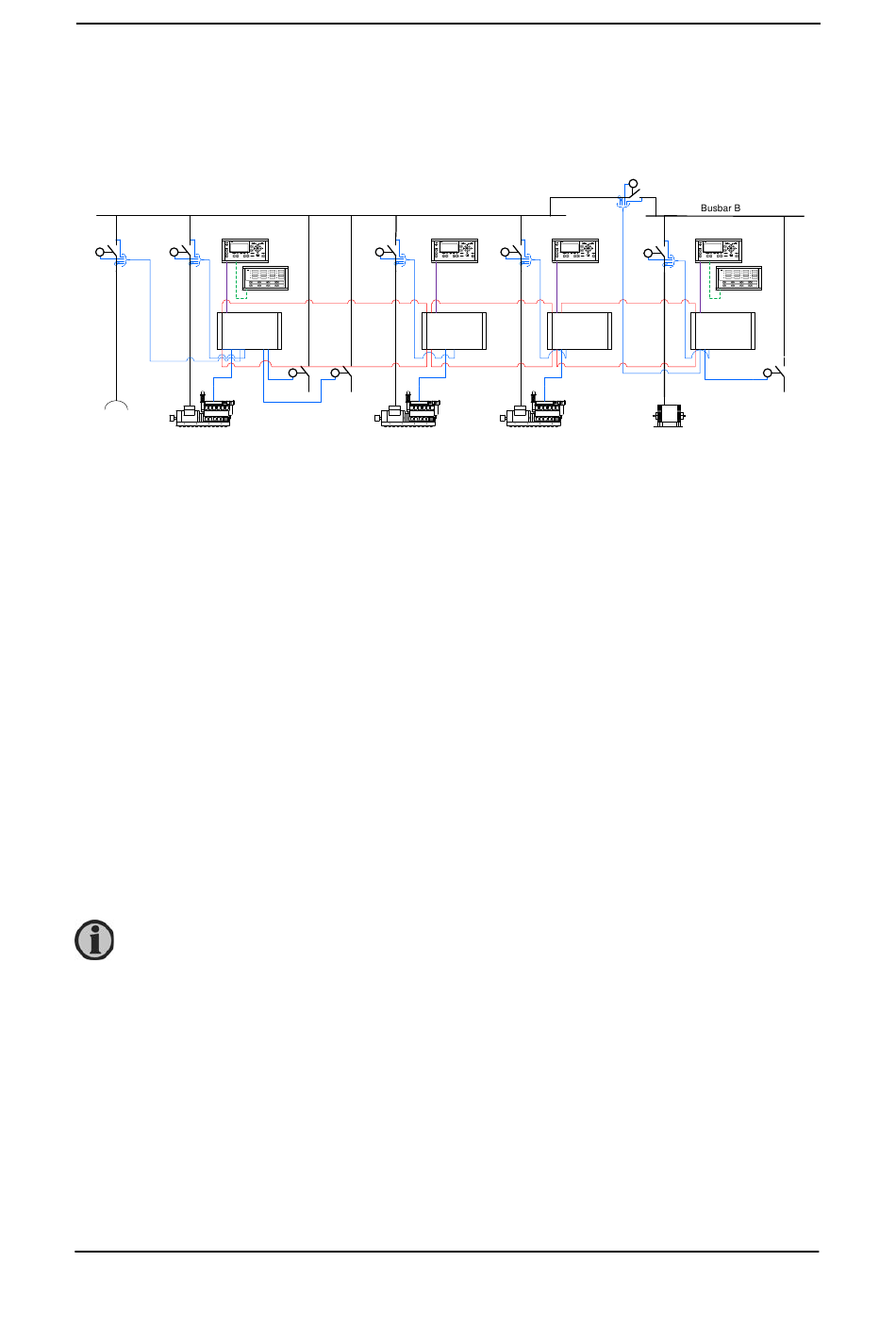

Indication PCM d'un défaut sur le DM-4 LAN (avec la carte PCM 4-5)
Si un DGU du système n'est pas « visible » sur les lignes de communication, l'alarme « COM
error DGU nn » est envoyée. Le système réagit à l'alarme de communication en fonction de la
configuration système.
SCB1 DGB1
B B
delomatic 4
G G
Delomatic 4 Rack
DGU 1
SHORE
DG1
Surveillance de la communication entre les DGU
Le DGU PMS maître (qui gère le PMS) et tous les autres DGU (appelés DGU « esclaves ») du
système Delomatic communiquent entre eux pour contrôler la centrale du mieux possible.
Si un DGU « esclave » ne peut pas communiquer avec le DGU PMS maître sur le LAN1 ou le
LAN2, le message d'alarme suivant s'affiche sur l'écran du DGU « esclave » :
•
« LAN1 com. err DGU n ».
•
« LAN2 com. err DGU n ».
La lettre n indique le numéro du DGU PMS maître.
Sur l'écran du DGU PMS maître, le message d'alarme suivant s'affiche :
•
« LAN1 com. err DGU x ».
•
« LAN2 com. err DGU x ».
La lettre x indique le numéro du DGU PMS maître.
Le DGU « esclave » passe en mode manuel si les deux LAN tombent en panne,
jusqu'à ce que l'alarme système disparaisse, et le DGU PMS maître exclut ce DGU
jusqu'à ce que la communication soit rétablie.
DEIF A/S
4189232114B
Busbar A
DGB2
B
G
DM-4 LAN
HC A.1 HCA.2
DG2
Volume 2 : Surveillance du système
DGBn
B
delomatic 4 delomatic 4
G
DM-4 LAN DM-4 LAN
Delomatic 4 Rack Delomatic 4 Rack
DGU 2 DGU n
DGn
TB7.1
G B
SGB1
B
delomatic 4
G
Delomatic 4 Rack
DGU 7
HC B.1
SG1
Page 7 de 10
