DM-4 Land/DM-4 Marine
Généralités sur le réseau DM-4 LAN (avec le PCM 4-5)
DM-4 LAN est le réseau local qui permet aux DGU de partager les informations. Le réseau est un
réseau industriel complet basé sur le standard ARCnet, qui communique à la vitesse de 2,5
Mbits/s. Ceci garantit un système fiable à réponse rapide. Pour la redondance, il est possible de

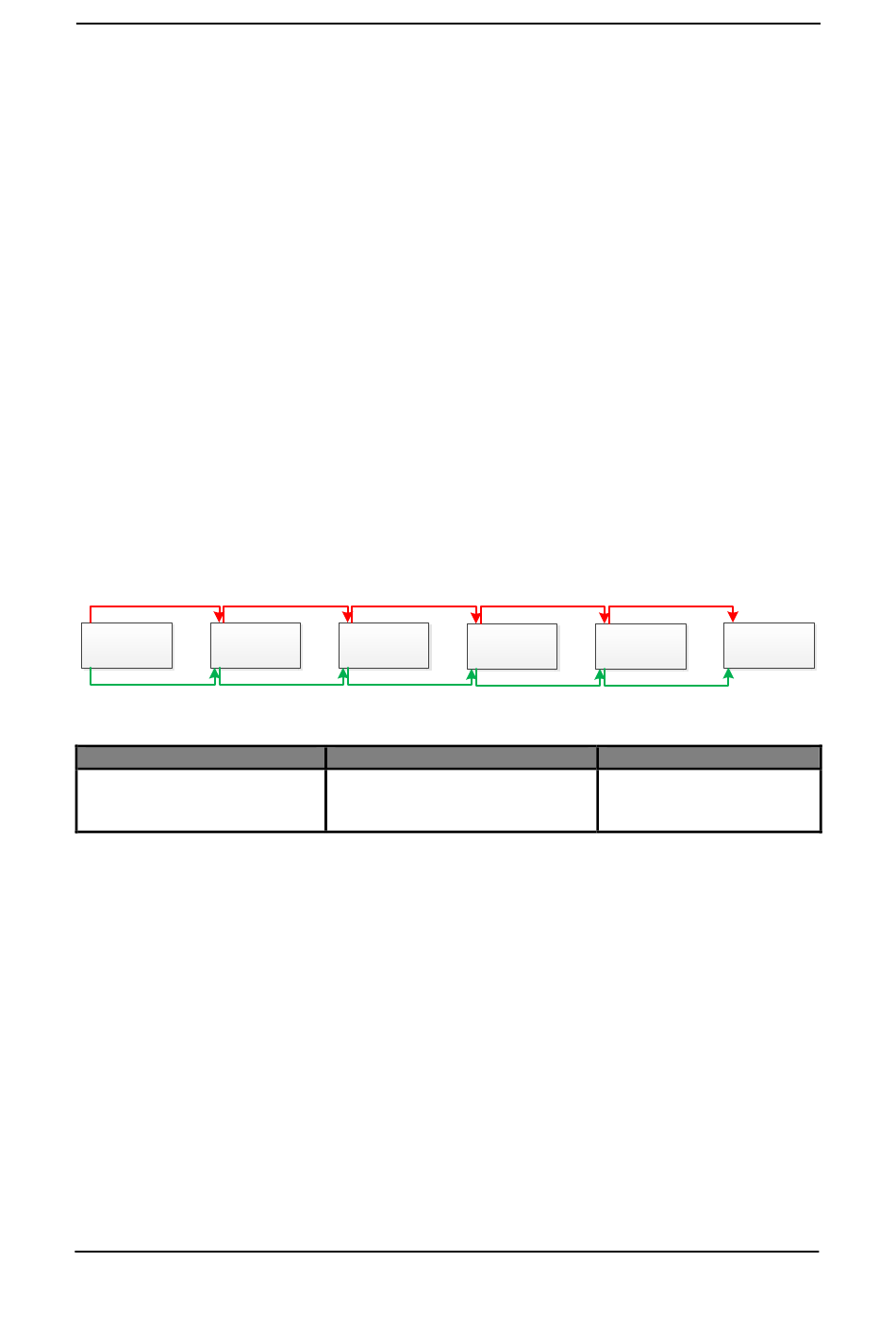

doubler le réseau en ajoutant un câble réseau supplémentaire entre les DGU. Voir le schéma ci-
dessous. L'ARCnet redondant est basé sur le PCM 4-5, qui est proposé en option pour le
système DM-4.
Le réseau possède une fonction de surveillance et une fonction de traitement des erreurs. La
fonction de surveillance du réseau détecte les défauts de câble ou de communication et avertit
l'utilisateur. La fonction de traitement des erreurs détecte tout DGU manquant, et le système
réagit en fonction de la situation.
Surveillance PCM de la communication DM-4 LAN (avec la carte PCM 4-5)
Le logiciel du Delomatic surveille qu'une communication normale s'effectue entre les DGU du
système.
Chaque carte PCM 4-5 est connectée à deux réseaux via deux contrôleurs de réseau ARCnet
séparés. La carte PCM 4-5 possède quatre ports DM-4 LAN séparés galvaniquement, qui
peuvent être connectés/déconnectés par paires en fonction de la configuration des options par le
logiciel d'application. Les unités surveillent les différents réseaux en communiquant
continuellement avec des « paquets de surveillance ».
Si le câble du DM-4 LAN actif est rompu ou court-circuité, le système continue à communiquer
avec le DM-4 LAN de secours.
DM 4 LAN "ACTIV"
Delomatic 4 Rack Delomatic 4 Rack
DGU 1 DGU 2
DM 4 LAN "BACKUP"
Nom du signal

DM-4 LAN

Le LED « DM-4 LAN OK » indique l'activité sur le réseau LAN :
•
Si le réseau redondant est activé :
• Si ce LED est vert, il y activité sur les deux réseaux ARC
• Si ce LED est jaune, un réseau est en panne.
• Si ce LED est rouge, les deux réseaux sont en panne.
• Si le réseau redondant n'est pas activé :
• Si ce LED est vert, il y a activité sur le réseau ARC activé
• Si ce LED est rouge, le réseau activé est en panne.
Les LED situés sur le bloc connecteur RJ45 indiquent une activité sur le port LAN. Les LED d'un
même réseau affichent la même information :
•
Jaune :
• Clignotant (5 fois/s) - connexion manquante
• Clignotant (20 fois/s) - connexion OK
DEIF A/S
4189232114B
DM 4 LAN "ACTIV"
Delomatic 4 Rack
Delomatic 4 Rack
DGU 3
DGU 4
DM 4 LAN "BACKUP"
Type de signal
Connecteur de réseau ARC
RJ45, Cat. 5S, câble en paire
torsadée, 100 ohm
Volume 2 : Surveillance du système
Delomatic 4 Rack
Delomatic 4 Rack
DGU 6
DGU 5
Emplacement
PCM 4-5
