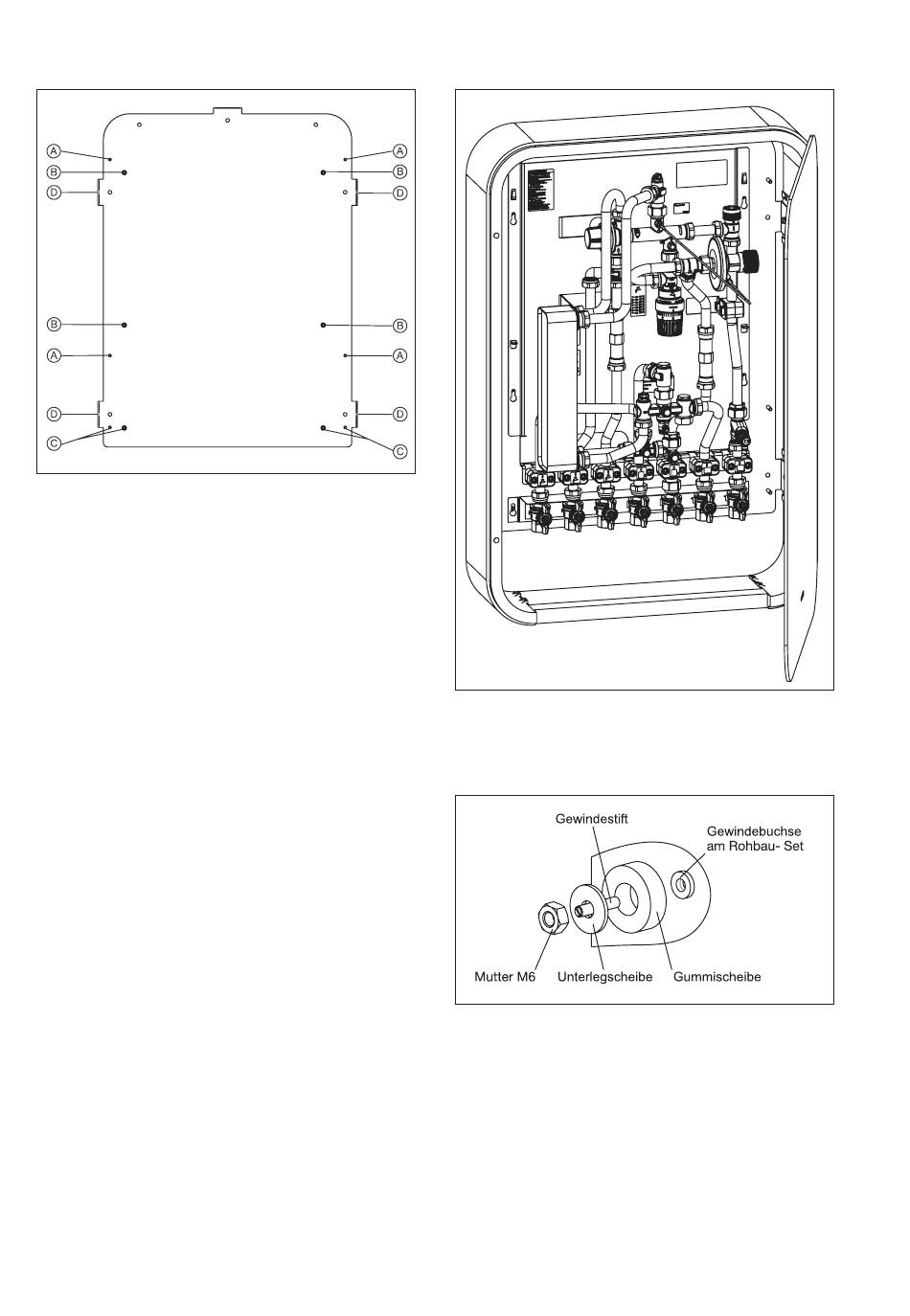

Abb. 4.6 Befestigungspunkte Wohnungsstation
A:
Befestigung für „Regudis W-HTF"
Wohnungsstation
B: Befestigung für „Regudis W-HTU"
Wohnungsstation
C: Befestigung für Kugelhahnanschlussleisten
D: Befestigung für Exklusiv- Verteilerschrank
4
Abb. 4.7 Einbau „Regudis W-HTU" mit
Kugelhahnanschlussleiste
Befestigung „Regudis W-HTU" Wohnungsstation
Abb. 4.8 Befestigung „Regudis W-HTU"
–
Gummischeibe über Gewindebuchse legen.
–
Gewindestift in das Gewinde schrauben.
Achtung! Die Einschraubtiefe des Stifts beachten
–
Station/ Kugelhahnleiste einhängen, Unterleg-
scheibe und mit Mutter fixieren.
