oventrop Aktor T ST Mode D'emploi

Texte d'appel d'offres :
Moteur électrothermique Oventrop à réglage progressif. Moteur
proportionnel (0-10 V), fermé hors courant, avec fonction First-
Open, affichage de la levée, reconnaissance automatique du point
zéro et de la couse du robinet. Position de montage indifférente.
Montage facile à l'aide de l'adaptateur à emboîtement pour
robinets.
Modèle 24 V :
Raccordement fileté M 30 x 1,5
«L NC», fermé hors courant
Données techniques :
Tension de service : 24 V AC, -10% à +20%, 50/60 Hz
Courant de démarrage : < 320 mA pour 2 minutes au maximum
Courant permanent : environ 42 mA
Tension de commande : 0-10 V DC
Résistance d'entrée : 100 kΩ
Course de réglage : 5,0 mm
Levée de réglage : reconnaissance automatique
Force de réglage: > 90 N
Temps de réglage
moyen : 30 s/mm
Type de protection : IP 54 dans n'importe quelle position
de montage
Classe de protection : III selon EN 60730
Température du fluide : 0 °C à 100 °C
Température ambiante : 0 °C à 60 °C
Température de
stockage : -25 °C à +60 °C
Câble de raccordement : 3 x 0,22 mm
Installation et montage :
Le branchement électrique doit répondre aux normes en vigueur.
Afin d'éviter l'altération du câble, celui-ci ne doit pas entrer en
contact avec des tuyauteries chaudes.
Lors du choix des contacts de commutation et des fusibles de
secteur, le courant de démarrage de l'élément de chauffe est à
respecter.
Les longueurs de câble suivants sont recommandées pour une
installation 24 V:
Section du conducteur [mm ]
2
2 x 0,22
2 x 0,80
2 x 1,50
En utilisant plusieurs moteurs, la longueur max. du câble indiquée
doit être divisée par le nombre de moteurs raccordés.
Il est impératif d'utiliser un transformateur de sécurité selon EN
61558-2-6, le dimensionnement de celui-ci dépendant de la
puissance de démarrage des moteurs.
Règle générale : P
Transformateur
n = nombre de moteurs
2019 Oventrop
Référence:
1012953
, longueur 1 m, enfichable
2
24 V
Longueur max. [m]
20
45
136
= 6 W x n

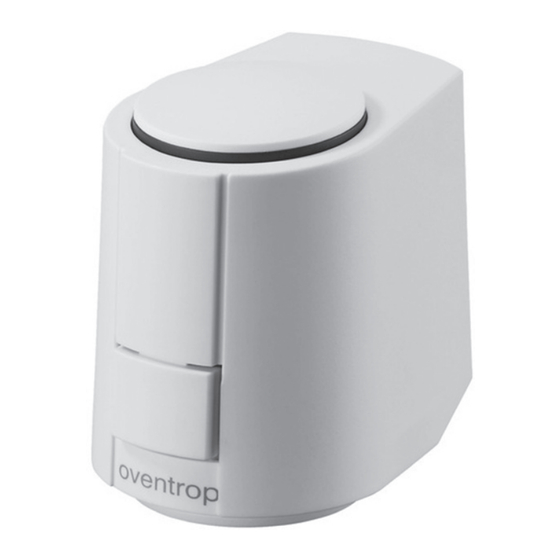

Moteur électrothermique (0-10 V)
«Aktor T ST»
Affichage de la levée
Moteur
Adaptateur
61,5
Encombrements
Schéma électrique
«Aktor T ST»
Information technique
M 30 x 1,5
44,3
Signal de commande
0-10 V DC
L1
24V AC
L2
