4 Fonctions
4.1 Fonction de commutation
OUT1 change son état de commutation si les seuils de commutation réglés (SP1,
rP1) ne sont pas atteints ou dépassés� Les fonctions de commutation suivantes
peuvent être sélectionnées :

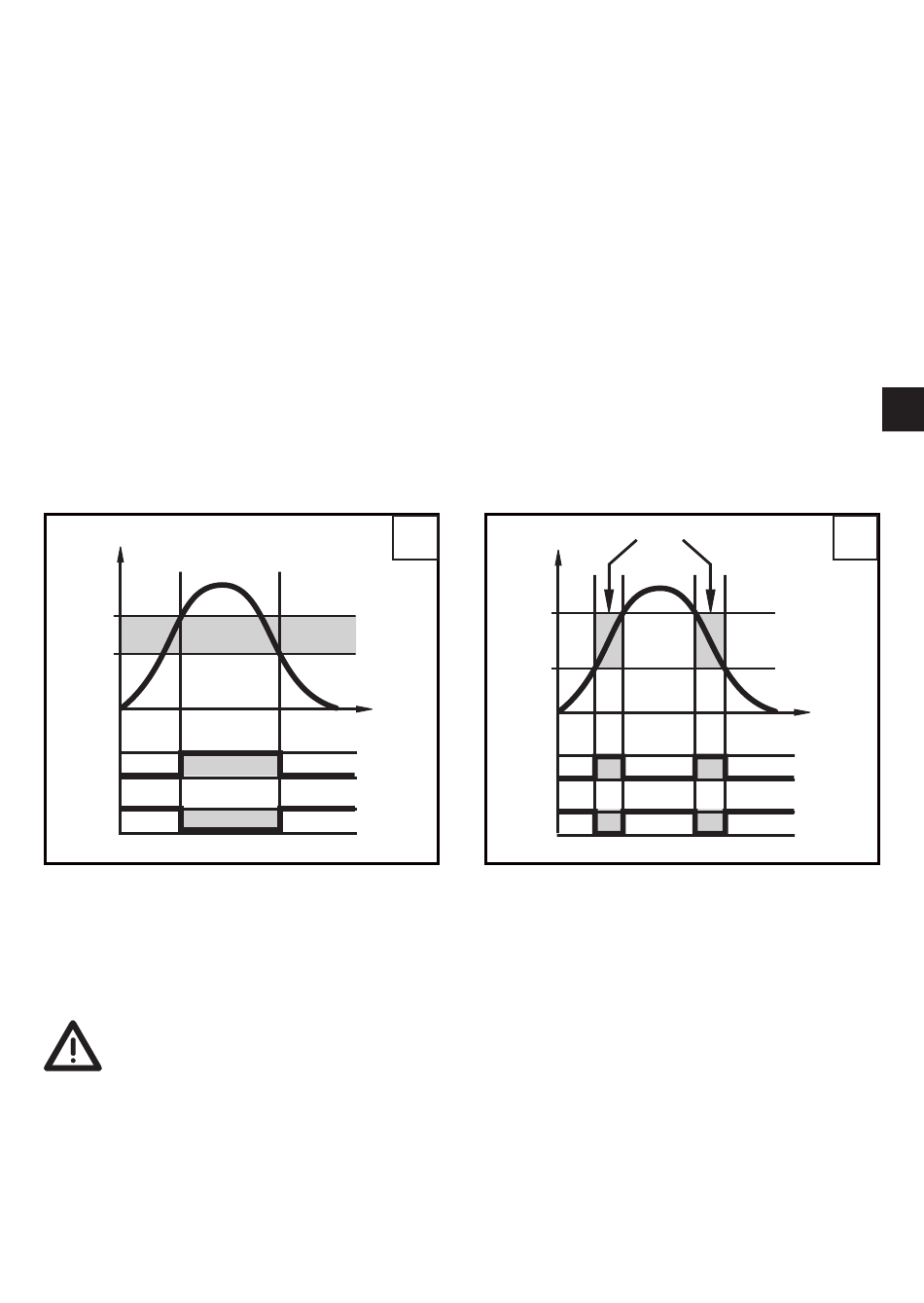

• Fonction hystérésis / normalement ouvert : [OU1] = [Hno] (→ fig. 1).
• Fonction hystérésis / normalement fermé : [OU1] = [Hnc] (→ fig. 1).
D'abord le seuil de commutation (SP1) est réglé, ensuite à la différence souhaitée
le seuil de déclenchement (rP1)�
• Fonction fenêtre / normalement ouvert : [OU1] = [Fno] (→ fig. 2).
• Fonction fenêtre / normalement fermé : [OU1] = [Fnc] (→ fig. 2).
La largeur de la fenêtre peut être réglée par la différence entre SP1 et rP1� SP1 =
valeur supérieure, rP1 = valeur inférieure�
P
SP
rP
1
0
1
0
P = pression du système; HY = hystérésis; FE = fenêtre
5 Montage
Avant de monter / démonter le capteur, s'assurer que la pression n'est pas
appliquée au circuit�
► Insérer l'appareil dans un raccord process G¼�
► Serrer fermement�
1
SP
HY
rP
t
Hno
Hnc
FE
P
1
0
1
0
FR
2
t
Fno
Fnc
5
