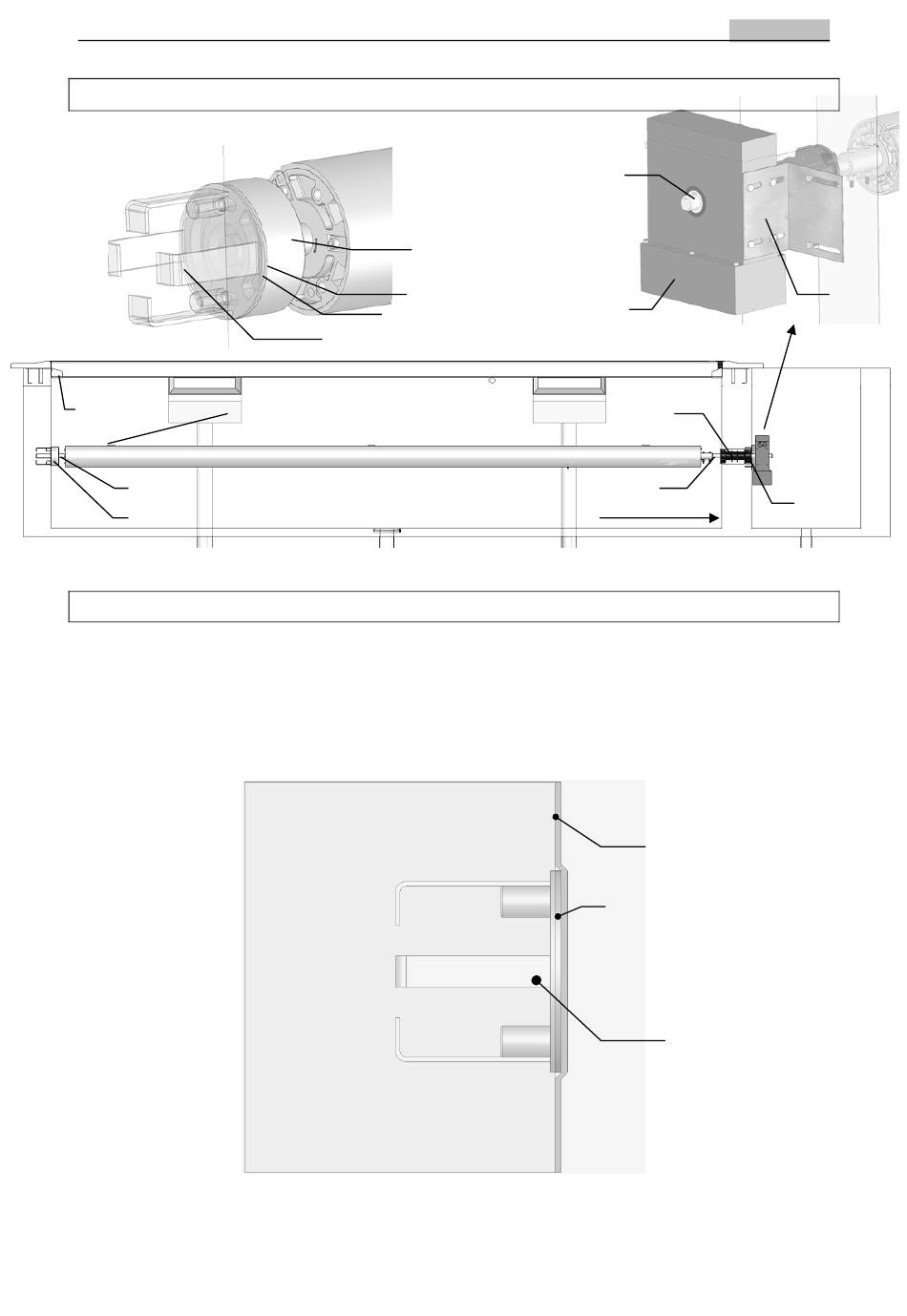

IMPLANTATION GENERALE DE LA MECANIQUE

Support boîtier poutrelle
Mur de
piscine
Arbre de Ø30
Palier
REALISATION DE L'ETANCHEITE CÔTE PALIER
1 : S'assurer de la présence du joint sous le liner.
2 : Mettre le bassin en eau, arrêter le remplissage à 10 centimètres sous la pièce.
3 : Repérer les deux trous sous le liner et les percer dans l'attente de la pose de l'axe
d'enroulement.
Joint de palier
Prescellement de palier
Poutrelle
Piscine
Plat de fixation sangle
Axe d'enroulement couverture
Mur de piscine
Clavette arbre
moteur
Palier
Butée de palier
Moteur
Traversée de paroi
équipée
Arbre moteur
Liner
7/23 Indice de révision 003-2008-01-01
FRANÇAIS
Regard
moteur
Mur de
piscine
Liner
Joint de palier
Prescellement de palier
Support
moteur
Mur de
regard
moteur
Bride de traversée
de paroi
