Domaines d'application
CE1N3332fr
04.2003

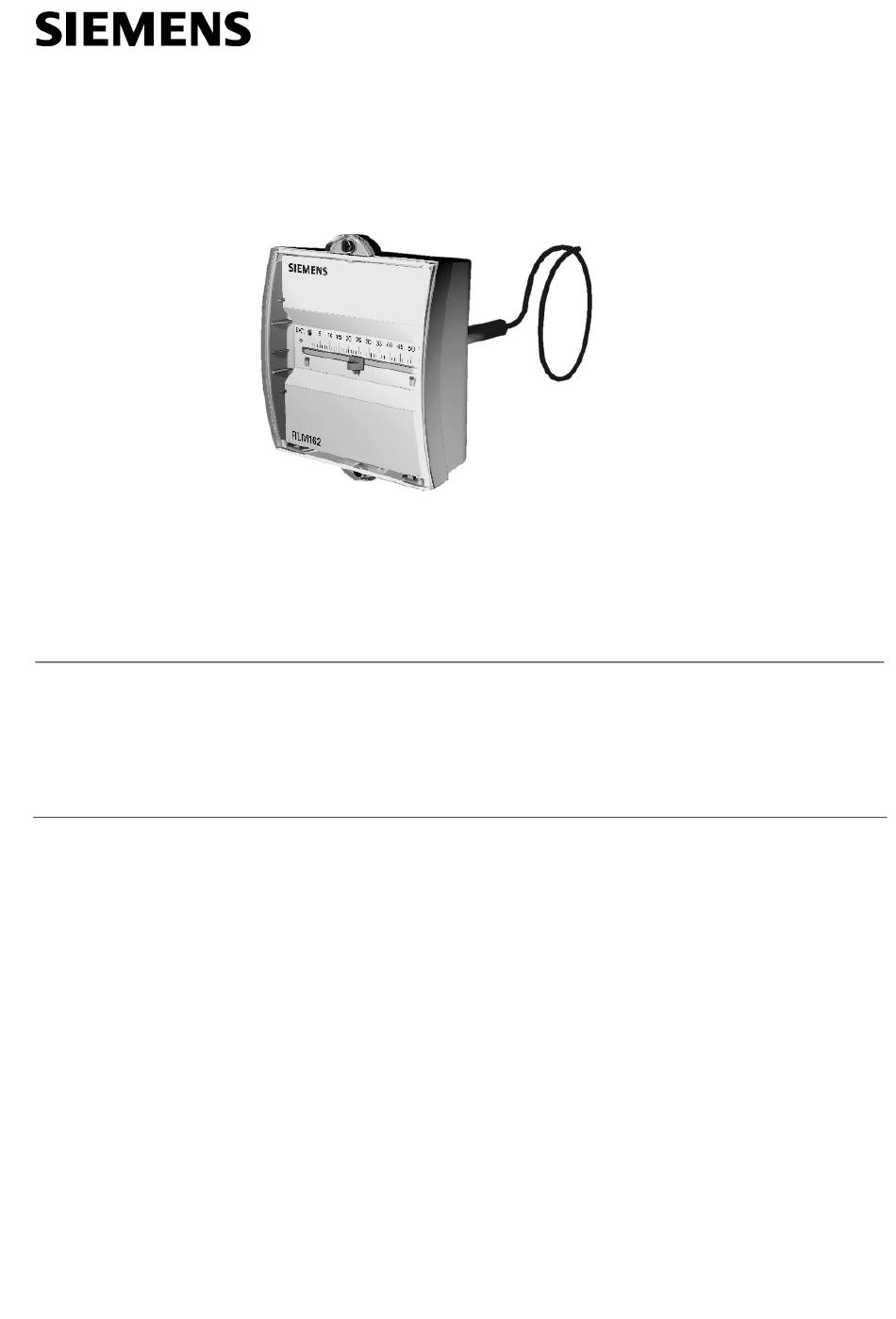

Synco™ 100
Régulateur de température
pour gaine d'air
avec 2 sorties 0...10 V–
Régulateur de température pour gaine d'air pour régulation de température d'air
soufflé et d'air repris dans des installations de ventilation et de climatisation sim-
ples. Construction compacte. Deux sorties de commande analogiques
0...10 V– pour chauffage et/ou refroidissement.
Types d'installation :
• installations de ventilation et de climatisation
• zones d'installations de ventilation et de climatisation avec centrale de traitement
d'air
Types d'immeuble :
• bâtiments du tertiaire ayant leur propre traitement d'air
• bâtiments du tertiaire avec traitement d'air décentralisé
• lots ayant une pièce de référence appropriée
• locaux ou pièces individuelles (par ex. salle de réunions, salles de formation)
Commande de :
• servomoteurs pour vanne de chauffage
• servomoteurs pour vanne de refroidissement
• servomoteurs de volets d'air
• vannes de courant pour batteries électriques
Siemens Building Technologies
HVAC Products
3
332
RLM162
Publicité
Table des Matières
Manuels Connexes pour Siemens RLM162
Sommaire des Matières pour Siemens RLM162
- Page 1 • locaux ou pièces individuelles (par ex. salle de réunions, salles de formation) Commande de : • servomoteurs pour vanne de chauffage • servomoteurs pour vanne de refroidissement • servomoteurs de volets d'air • vannes de courant pour batteries électriques Siemens Building Technologies CE1N3332fr HVAC Products 04.2003...
-
Page 2: Autres Fonctions
• Contact de commande en fonction de la charge (par ex. pour rajout d'un 2ème étage) • Fonction test pour faciliter la mise en service Commande A la commande, indiquer la référence de l'appareil : RLM162. Combinaisons d’appareils Les servomoteurs et appareils de commande doivent avoir pour caractéristiques : •... - Page 3 Une limitation minimale de la température de soufflage est possible dans des régula- soufflage tions de température ambiante ou de température de reprise. Le RLM162 sert alors de limiteur. Son signal de commande 0...10 V– est transmis à la borne Z9 du régulateur de température ambiante ou de reprise (RLA162 ou RLM162).
-
Page 4: Exécution

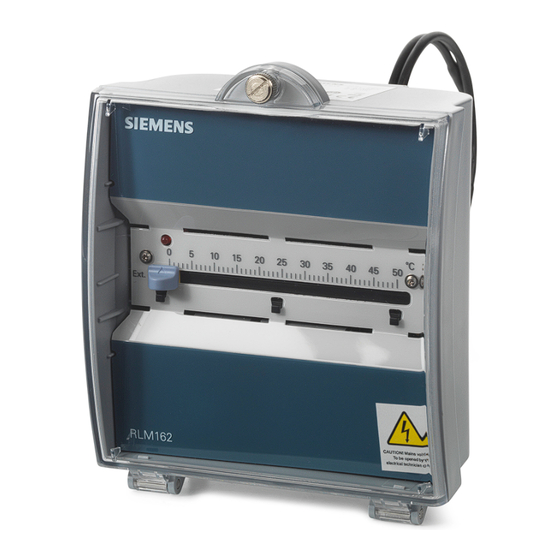

En façade se trouvent le curseur de réglage de consigne, ainsi qu'un voyant pour l'affi- chage de fonctionnement : • voyant allumé : régime normal • voyant clignote : fonction test Siemens Building Technologies Régulateur de température pour gaine d'air RLM162 CE1N3332fr HVAC Products 04.2003... - Page 5 La sonde à tige flexible doit pénétrer si possible en diagonale dans la gaine, mais ne doit pas toucher la paroi de la gaine. La bride est montée en premier; puis le boîtier est mis en place et encliqueté. Siemens Building Technologies Régulateur de température pour gaine d'air RLM162 CE1N3332fr HVAC Products 04.2003...
-
Page 6: Caractéristiques Techniques
II, selon EN 60730 Degré d'encrassement normal Généralités Bornes de raccordement pour fil ou tresse préparée 2 x 1,5 mm ou 1 x 2,5 mm Poids 0,3 kg Siemens Building Technologies Régulateur de température pour gaine d'air RLM162 CE1N3332fr HVAC Products 04.2003... -
Page 7: Bornes De Raccordement
Sonde extérieure QAC22 Appareil auxiliaire Contact externe (d'une horloge par ex. ) Régulateur RLM162 en tant que régulateur de température de reprise Régulateur RLM162 en tant que limiteur de température de soufflage Potentiomètre de réglage de consigne FZA21.11 Servomoteur vanne de chauffage... -
Page 8: Exemples D'applications
Sonde extérieure QAC22 Régulateur RLM162 en tant que régulateur de température de reprise Régulateur RLM162 en tant que limiteur de température de soufflage Potentiomètre de réglage de consigne FZA21-11...
