RACCORDEMENT ÉLECTRIQUE
SMARTMAC 400
4

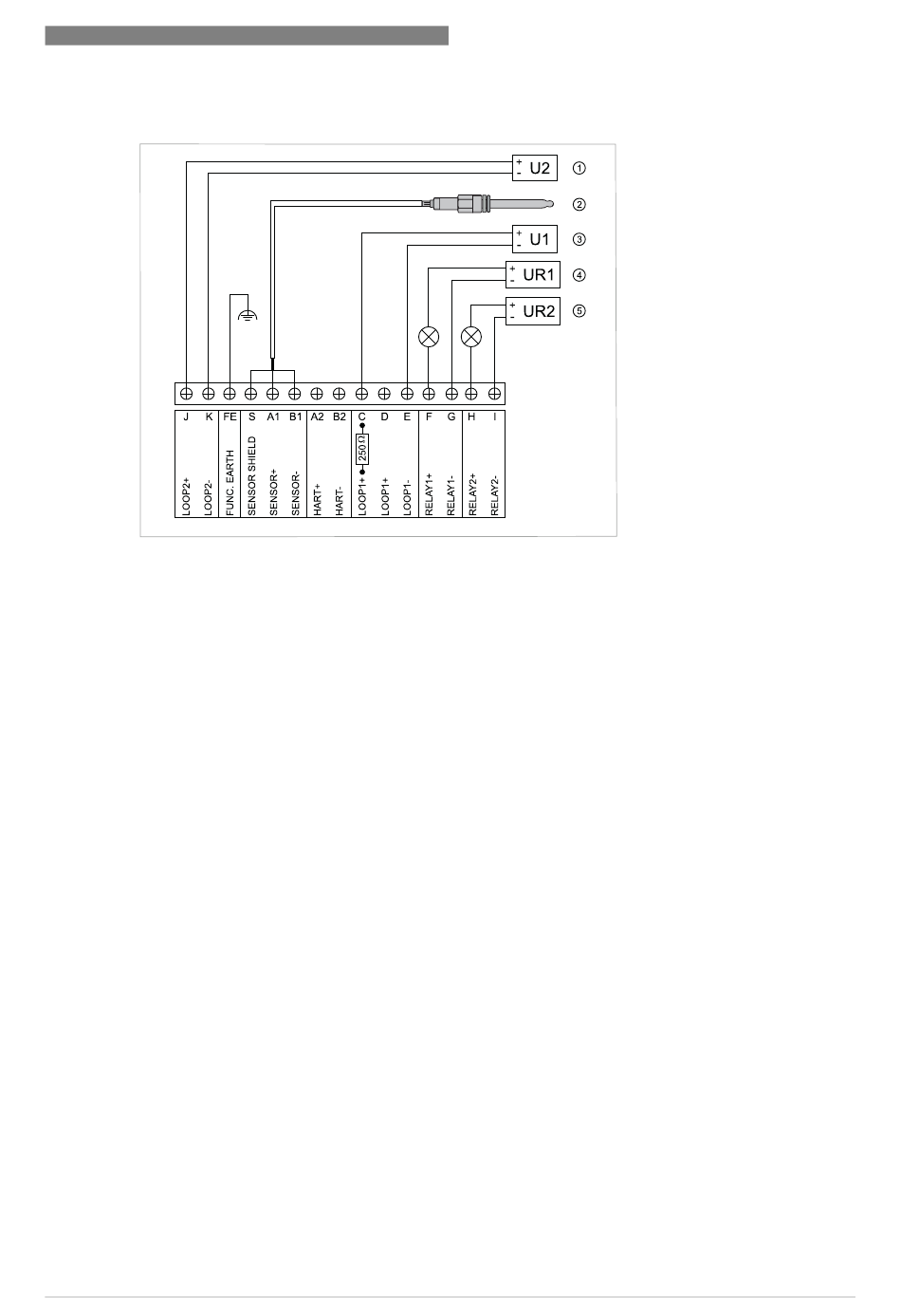

Figure 4-2: Exemple de raccordement avec appareil de terrain 2 fils
1 Alimentation pour la boucle 2. Utilisée pour la deuxième sortie 4...20 mA et/ou les LED NE107 et le rétroéclairage.
2 Appareil de terrain raccordé, p. ex., SMARTPAT PH.
3 Alimentation pour la boucle 1. Boucle principale pour l'utilisation de l'appareil, dans ce cas avec l'utilisation d'une ré-
sistance interne.
4 Alimentation pour le relais 1
5 Alimentation pour le relais 2
23
01/2023 - 4009706301 - MA SMARTMAC_400 R01 fr
