2.3 Montage avec lubrification à l'huile

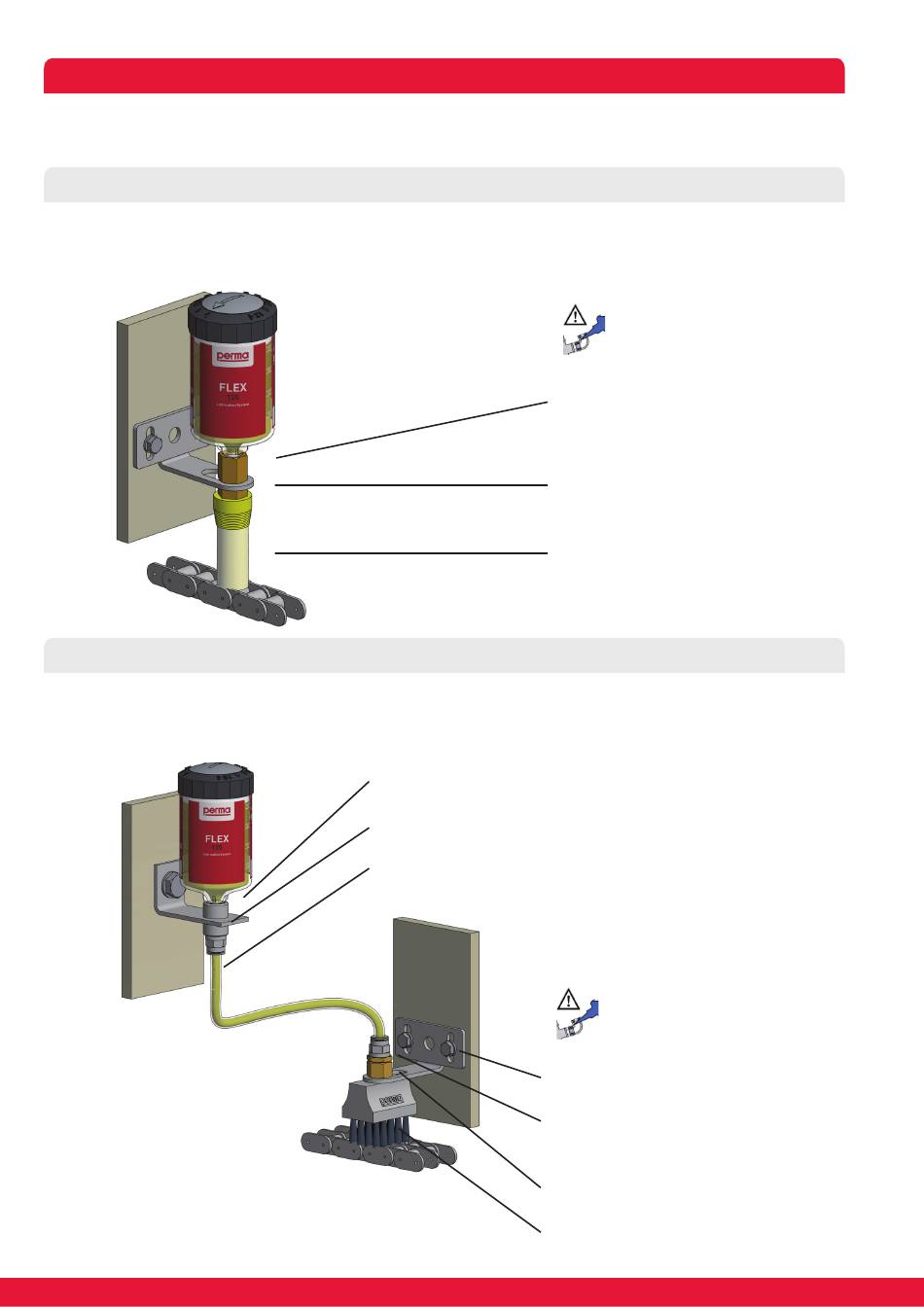

2.3.1 Montage direct
Le système perma FLEX rempli d'huile est équipé de série d'un clapet limiteur de débit à la sortie ainsi
que d'un bouchon de fermeture rouge. En cas de raccordement direct du système de lubrification à une
brosse de lubrification, il n'est donc pas nécessaire d'installer un clapet limiteur de débit supplémentaire.

2.3.2 Montage indirect

Lors d'une installation du système perma FLEX avec un flexible, il faut monter un clapet limitteur de débit
au point le plus bas afin d'éviter une marche à vide du flexible rempli d'huile.
6
|
Support de montage simple G1/4i (109685)
Raccord pour flexible G1/4e pour flexible eØ 8 mm droit (101496)
Flexible jusqu'à +80 °C eØ 8 mm x iØ 6 mm (101393)
Support (104864)
Raccord pour flexible G1/4e pour flexible eØ 8
mm droit (101496)
Clapets limiteur de débit G1/4e x G1/4i
jusqu'à +60 °C (104862)
Brosse de graissage 40 x 30 mm G1/4i
(101397)
Assembler toutes les connexions
acier acier avec Loctite® 243™.
Insert pour support G1/4e x G1/4i
(104820)
Support (104864)
Pinceau de graissage Ø20 mm G1/4i
(101396)
Assembler toutes les connexions
acier acier avec Loctite® 243™.
