manchettes souples pour les raccordements au réseau aéraulique et des manchons élastiques sur
les tuyaux d'eau.
Modèle
CAD COMPACT 500
CAD COMPACT 900
CAD COMPACT 1300
CAD COMPACT 1800
CAD COMPACT 3200
CAD COMPACT 4500
6.1.1. Installation en extérieur
La gamme CAD-COMPACT est conseillé d'installer les unités à l'intérieur. Le montage en ex-
térieur est limité aux zones à climats moins extrêmes. En cas de montage en extérieur, il est
préférable de placer l'appareil sous abri permettant une protection suffi sante pour éviter toute
exposition aux chutes de pluie ou de prévoir la mise en place d'un toit pare-pluie (accessoire). En
cas d'installé au sol, doit être garanti un espace suffi sant sous l'appareil a fi n d'installer le siphon
pour l'évacuation des condensats.
Il y a un kit composé de 6 pieds, ce qui facilite le montage au sol de ces versions: KIT PIEDS CAD-
COMPACT.
Dans le cas où le KIT PIEDS CAD-COMPACT est utilisé, comme si l'unité est basé sur des vibreurs
ou des supports réalisés sur le site, il est essentiel que le support du récupérateur soit garanti
sur 6 points de support (4 pièces. dans les coins de l'unité et 2 au milieu de chaque côté).
6
Poids total de l'unité

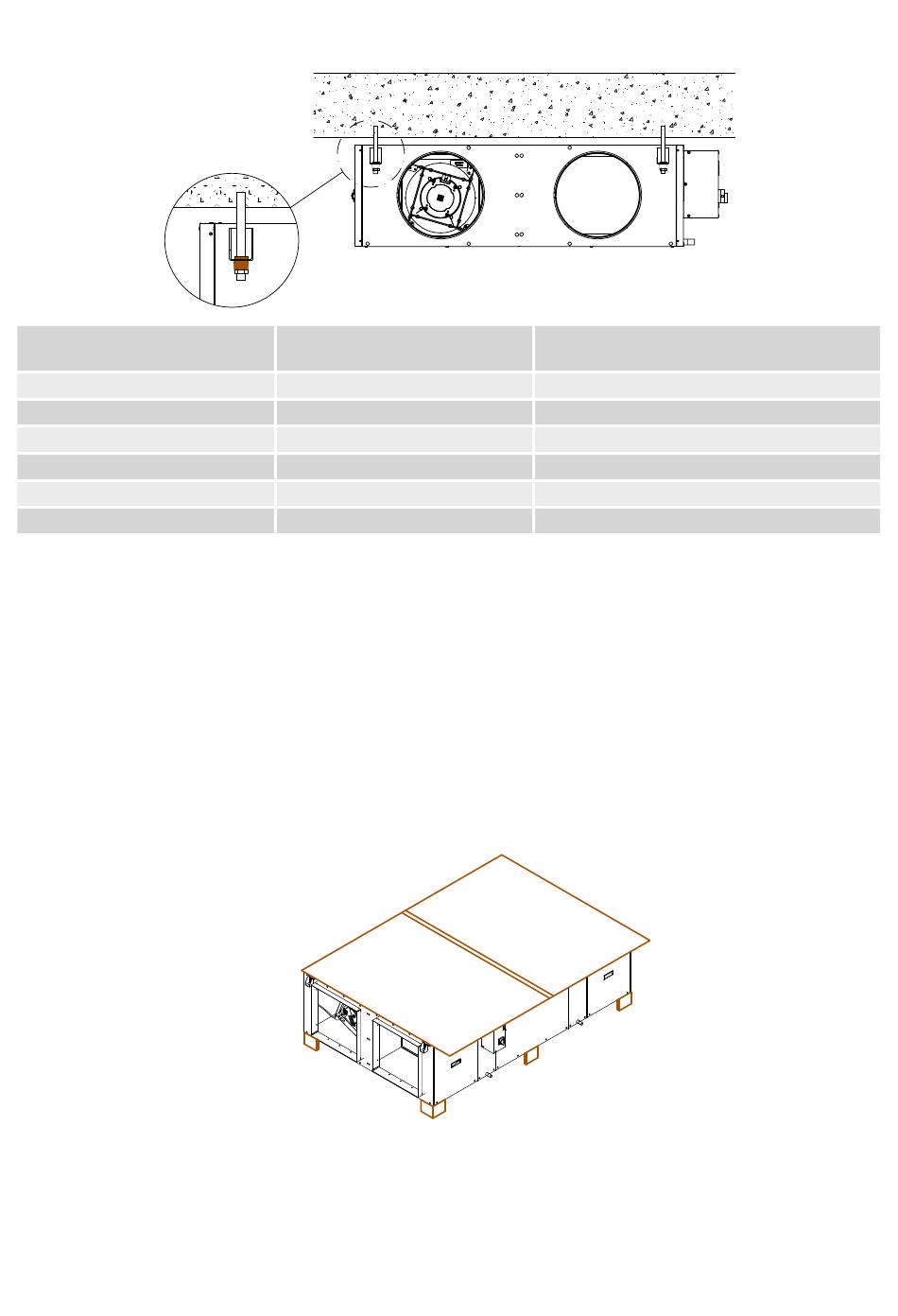

Detail d'un CAD-COMPACT avec le tòle et kit pieds correspondant
(kg)
70
86
137
145
235
336
Kit de supports antivibrations
(Composé de 4 pièces)
KIT AM CAD-COMPACT
KIT AM CAD-COMPACT
KIT AM CAD-COMPACT
KIT AM CAD-COMPACT
KIT AM CAD-COMPACT
KIT AM CAD-COMPACT
