V. Fraisage horizontal
En mode fraisage horizontal, l'ensemble de broche est le même que pour le dressage à la meule,
après avoir ôté les outils de meulage, il suffit de placer le support du porte-fraise (7) et de
l'introduire dans le trou situé sur le chariot vertical. A ce moment, le mode de fonctionnement de la
broche est déjà passé de façon automatique au mode perçage/fraisage, il suffit de suivre
l'affichage de commande comme à la Fig. 2. pour la commande électrique.

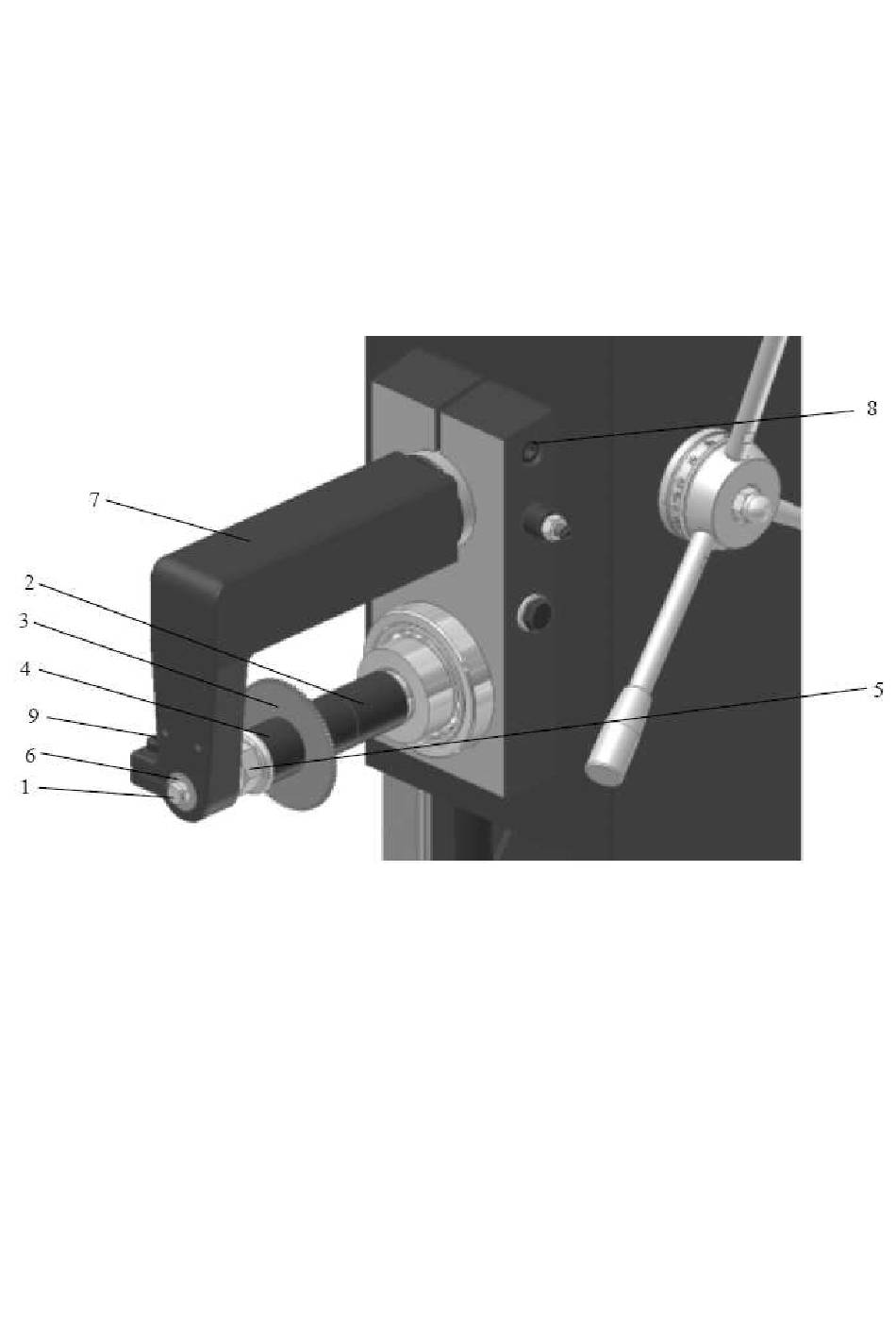

Course de fixation de l'accessoire de fraisage horizontal comme ci-dessous
(voir Fig. 6)
Fig. 6
1. La broche de la fraise (1) renferme la broche d'usinage, utilisez le boulon de blocage pour la
bloquer ;
2. Réglez le manchon (2) qui entoure la broche de la fraise → insérez la fraise nécessaire (3) →
insérez le manchon de réglage (4) → tournez l'écrou (5) et verrouillez la fraise → insérez le
manchon en laiton (6) pour fixer le support du porte-fraise (7) → tournez le boulon (8) et verrouillez
le support du porte-fraise → tournez le boulon (9) pour régler le jeu du chariot autour de la broche
de la fraise et le manchon en laiton pour obtenir le meilleur impact.
