Sommaire des Matières pour OTMT OT21520
Page 1

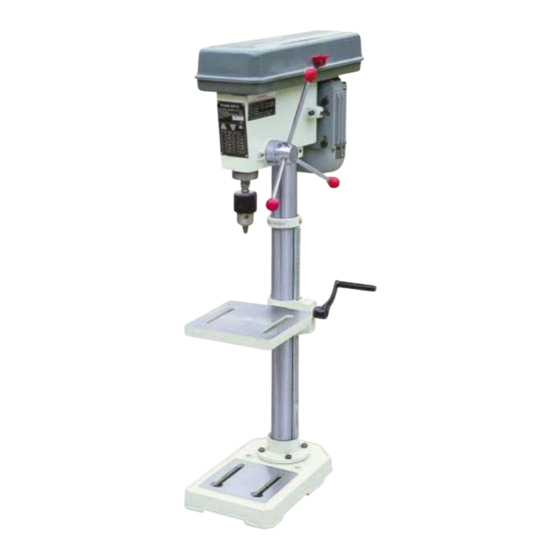

MANUEL D’UTILISATION PERCEUSES D’ETABLI MODELES OT21520 et OT21522...
Page 2
Attention : Lire les instructions avant de faire fonctionner la perceuse AVERTISSEMENT Pour votre sécurité, lisez ce manuel d’instructions avant de faire fonctionner la perceuse. INSTRUCTIONS GENERALES DE SECURITE 1. MAINTENEZ LES PROTECTIONS EN PLACE et en bon ordre de fonctionnement 2.
Page 3
Verrouillez l’interrupteur du moteur lorsque vous quittez la perceuse. N’effectuez pas de travail de disposition, montage ou réglage sur la table pendant que l’outil de coupe tourne. CARACTERISTIQUES OT21520 OT21523 Capacité du mandrin (mm) 3 - 16 3 - 16 Capacité...
Page 4
AVERTISSEMENT POUR LA MISE SOUS TENSION 1. Avant de brancher l’outil (sur une prise etc.) assurez-vous que la tension correspond bien au moteur de l’outil. 2. Une tension électrique plus importante que celle spécifiée sur l’outil peut être à la source de blessures graves pour l’utilisateur.
Page 5
INSTALLATION 1. Après avoir installé la perceuse, utilisez du kérosène pour retirer la protection antirouille appliquée à l’usine. Puis passez la perceuse à l’huile lubrifiante. 2. Installez votre presse sur une surface stable. a. Contrôlez que la perceuse ne vibre pas lorsque le moteur est en marche. b.
Page 6
2. Installation de la table Faites coulisser la table sur la colonne et bloquez-la avec un boulon. Fig. 2. 3. Fixation de la tête à la colonne Mettez soigneusement l’ensemble tête sur la colonne et faites-la coulisser sur la colonne en position. Alignez le cadre de la tête sur la table et le socle. Fixez les vis de réglage du côté...
Page 7
5. Fixation du mandrin Remontez la table de travail d’environ 25 mm à partir de la pointe de la broche. Ouvrez complètement les mors en tournant la clé du mandrin dans le sens contraire des aiguilles d’une montre jusqu’au bout. Mettez une retaille de bois sur la table pour protéger le nez du mandrin.
Page 8
III. REGLAGE 1. Réglage de la table A. Ajustement de la hauteur : Pour régler vers le haut ou vers le bas, desserrez le boulon de serrage puis ajustez la table à la position souhaitée, puis serrez bien le boulon de serrage. Fig. 7. B.
Page 9
2. Réglage de la profondeur d’avance Abaissez l’ensemble broche à la profondeur souhaitée et faites descendre l’écrou en tournant. Si l’écrou bouge du fait de vibrations, faites descendre le second écrou en tournant et bloquez-le en position en tenant l’écrou inférieur et en serrant l’écrou supérieur.
Page 10
3.2 La vitesse de perçage adéquate pour une mèche de dimension donnée est indiquée dans le tableau suivant : Dimension Acier moulé Acier Fonte Acier à faible Aluminium et d’outillage teneur en cuivre carbone Diamètre Vitesse de coupe m/min Pied/min. Vitesse de coupe Nombre de tours / minute 4.
Page 11
4. Serrez l’écrou interne (C) au moyen de la clé. Ne le serrez pas trop, car cela limiterait le mouvement de l’arbre creux. 5. Déplacez les écrous de blocage le plus haut possible et contrôlez la tension tout en tournant la poignée. S’il n’y a pas suffisamment de tension sur le ressort, répétez les étapes 2 à...
Page 12
4. Guide de repérage des défaillances PROBLEME CAUSE PROBABLE REMEDES Fonctionnement bruyant A) Tension de courroie A) Ajustez la tension incorrecte B) Broche non lubrifiée B) démontez la broche/lubrifiez l’ensemble C) Poulie desserrée C) Serrez la poulie D) Courroie détendue D) Ajustez la tension de la courroie E) Mauvais roulement E) Remplacez les supports...
Page 14
Nomenclature Plaque du socle Moyeu de colonne Rondelle élastique Boulon Vis de blocage Colonne Commutateur table de perçage Table de travail Rondelle élastique Douille de broche Mandrin Boîtier de la machine Aiguille de graduation Arbre d’avance Poignée Tête sphérique Goupille à vis Ecrou de blocage Ressort-moteur Logement du ressort...
Page 15
La directive européenne 98/37CEE en ce qui concerne les règles techniques et les procédures de certification de conformité qui lui sont applicables. Conforme à EN 61029-1 Fait à Conflans Sainte Honorine, le 1 janvier 2005 Yvon CHARLES Directeur Général OTMT - BP 4 - 78701 CONFLANS CEDEX -FRANCE...
Page 16
Ce produit est garanti pour une période de 1 an à compter de la date d’achat (bordereau de livraison ou facture). Les produits de marque OTMT sont tous essayés suivant les normes de réception en usage. Votre revendeur s’engage à remédier à tout vice de fonctionnement provenant d’un défaut de construction ou de matières.
