Johnson Controls AD-FCC Mode D'emploi

Régulateur d'unité terminale AD-FC C et AD-FCD
Les régulateurs d'unité terminale AD-FCC et AD-
FCD sont des appareils compatibles LonWorks
qui permettent la
convecteur à eau chaude et/ou froide, ou à
batterie électrique avec ventilateur à trois vitesses.
Ces régulateurs peuvent être installés sur site ou
montés directement en usine. Le point de
consigne, le mode d'occupation et la vitesse du
ventilateur peuvent être ajustés à partir des
modules d'ambiance de la série TM-2100 pour le
AD-FCC, AD-IRM1005 pour le AD-FCD, ou tout
autre module d'ambiance compatible lorsque le
régulateur est connecté à un réseau LonWorks.
Les régulateurs sont conformes aux protocoles
d'interopérabilité LonMark
données avec d'autres capteurs ou contrôleurs en
réseaux. Les données de fonctionnement peuvent
être contrôlées et modifiées par un système de
supervision compatible, possédant un contrôleur
®
de réseau Metasys
Automation Engine).
Alimentation 230 Vca
Sorties relais 230 Vca 3A pour le contrôle direct des
ventilateurs
Sorties Triac 230 Vca pour le contrôle des vannes chaud et
froid
Sorties relais pour le contrôle des batteries électriques
Configuration et mise en service par n'importe quel réseau
LonWorks ou outil de commande compatible LonMark
Tous les paramètres de configuration inscrits dans le profil
réseau LonMark
Multiples modes d'opération en fonction de conditions
d'occupation variables
Point de consigne et forçage des vitesses de ventilation
depuis un module d'ambiance ergonomique et élégant
Réseau de communication LonWorks maître à maître
Profil des régulateurs de confort d'ambiance LonMark
Connexion LonWorks au contrôleur de réseau Metasys
Fonctionnement indépendant avec paramètres par défaut
Mémoire non-volatile (Flash et E
© 2005 Johnson Controls, Inc.
Référence MN-LCC-2xx
régulation d'un ventilo-
®
pour le partage de
ou un NAE (Network
Caractéristiques et Avantages
2
PROM)
Catalogue des régulateurs L
®

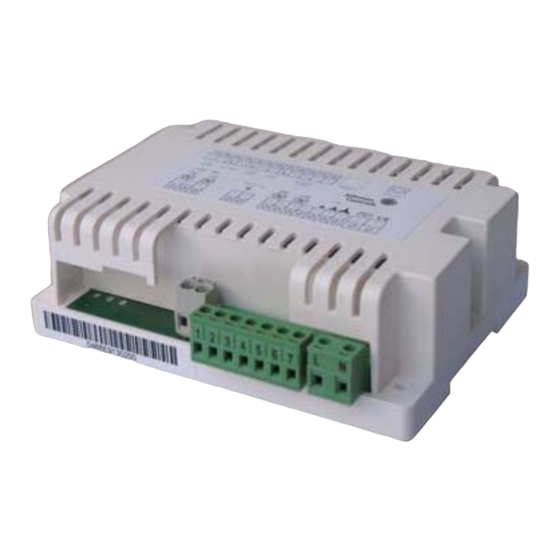

Figure 1 : Régulateur d'unité terminale AD-FCC
Figure 2 : Module d'ambiance TM-2160
Faible coût d'installation et large
choix d'applications.
Facilité de configuration et de mise
en service. Aucun outil spécial requis.
Confort et économies
Contrôle local des occupants depuis
un module d'ambiance facile à utiliser
Interopérabilité avec les autres
systèmes LonMark.
Efficacité de la régulation sur les
grandes installations et partage des
données pour la réduction des coûts.
Fiabilité du système.
®
W
ON ORKS
Fiche produit AD-FCC
Date 0110
1
