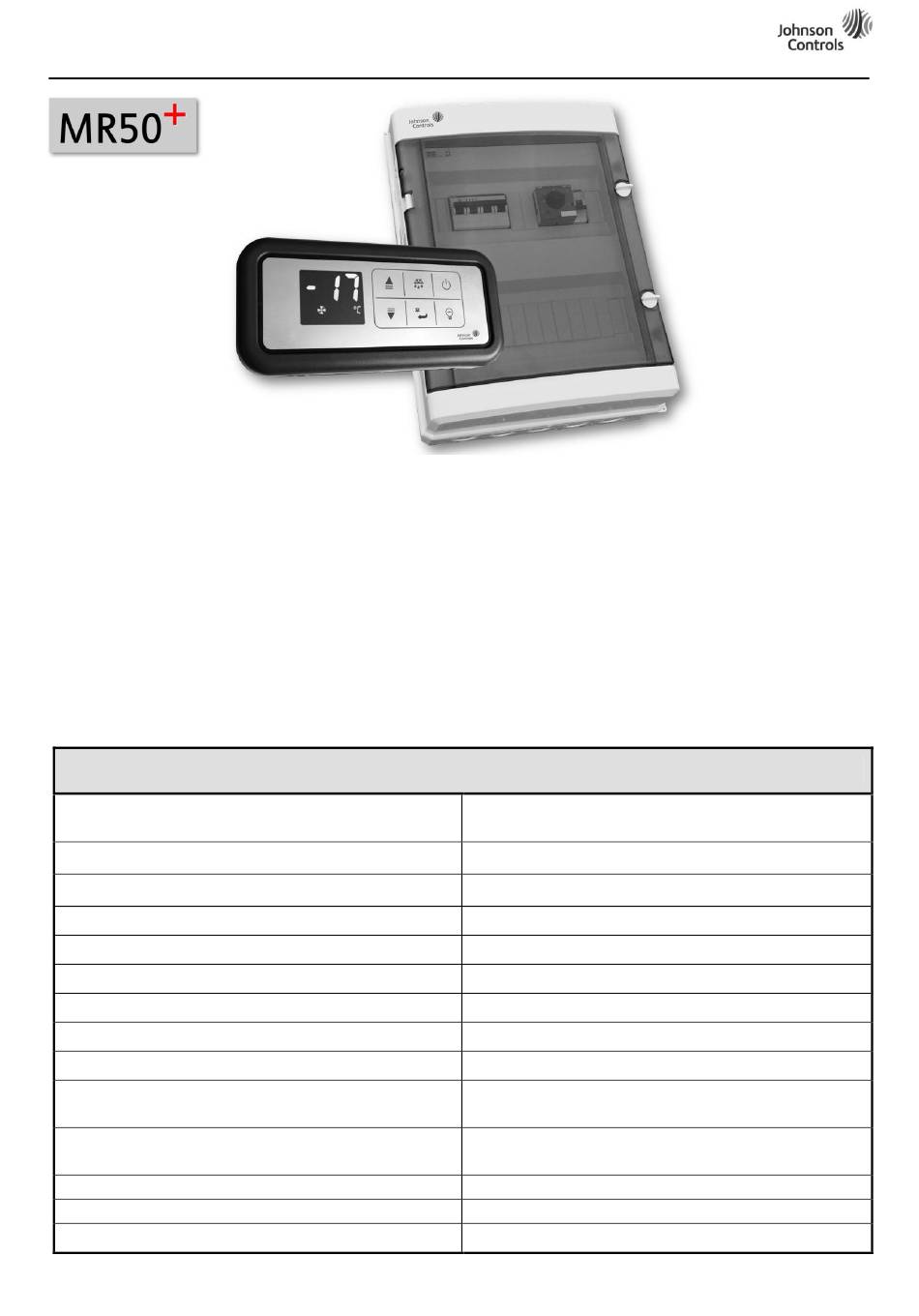

Coffrets pour chambre froide JBOX
Guide d'installation
Coffrets pour la régulation des groupes triphasés
Résistances et ventilateur évaporateur monophasé
Présentation
Les coffrets JBOX sont conçus pour la régulation de la température des chambres froides à dégivrage statique

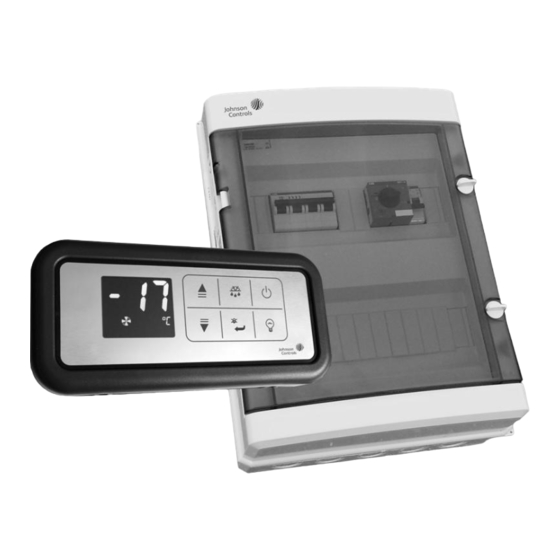

ou actif. Les coffrets JBOX se compose d'un module de pilotage design et d'un coffret de puissance. Les deux
boitiers étant reliés par un câble de liaison fourni. Les sondes sont fournies.
Caractéristiques
Les coffrets JBOX disposent des caractéristiques suivantes :
Régulation de chambres positives ou
négatives
 Groupes Triphasés
 Boitier de raccordement à distance
 Afficheur technologie LCD THL
 Boitier de pilotage design - extra plat 29mm
 Boitier de pilotage basse tension et IP64
 Câblage des accessoires
 Câblage pressostat HP/BP
 Alarme sonore intégrée dans le JBOXDIS
 Enregistrement des températures mini et maxi
Fonctionnement automatique en cas de défaut
de sonde
 Horloge temps réel
 Carte de communication RS485 intégrée
 Technologie CMS
1
JBOX-TD6/10/16-2C
Caractéristiques et Avantages
Flexibilité pour répondre aux besoins de multiples
applications
3 plages d'intensités : 4-6 / 6-10 / 10-16 A 400Vac
Simplification du câblage et économie de fourniture
Très haute luminosité / Visibilité – Chiffres 25mm
Encombrement réduit et aspect inox
Pas de risque d'électrocution et protection contre l'eau
Résistance de carter – résistance de porte
Raccordement direct des composants
Signalisation locale des alarmes
Pour la surveillance des températures – conformité
HACCP
Préservation des produits stockés
Capacité de programmation de dégivrage horaire
Possibilité de raccordement sur un réseau ModBus
Composants fiables et de grande qualité
09-2014
