Régulateur Electronique – MR 55+
Régulation de Réfrigération avec dégivrage statique, électrique ou
gaz chaud – Horloge en temps réel – carte de communication
Le MR55 est un régulateur numérique conçu pour
les unités de réfrigération 'statiques' et 'ventilées'
fonctionnant à température positive ou négative. Il
inclut
toutes
les
fonctions
nécessaires aux unités modernes de réfrigération
avec gestion du compresseur, du ventilateur et du
dégivrage statique, électrique ou par gaz chaud.
De plus, il dispose de sorties auxiliaires pour le
report des alarmes ou la commande de l'éclairage,
ainsi qu'un bus de communication RS485 pour
l'intégration à un réseau de supervision de type
N2.
Pour être en conformité avec les principes
HACCP, le régulateur est doté d'une mémoire qui
stocke les températures minimum et maximum
atteintes durant les conditions normales de
fonctionnement. Celles-ci peuvent être lues à
partir de l'afficheur.
Chaque régulateur est doté d'un buzzer pour
signaler localement les alarmes.
Régulation de chambres positives ou négatives
Alimentation 230 Vca
Sortie de dégivrage 16(4)A
Alarme sonore intégrée
Enregistrement des températures mini et maxi
Fonctionnement automatique en cas de défaut
de sonde
Affichage de la température en degrés Celsius
ou Farenheit, à l'entier ou au 1/10
Horloge temps réel
Carte de communication RS485 intégrée
Clavier verrouillable
Technologie CMS
© Johnson Controls, Inc.
PB_MR55_Refrigeration Controls_0209
de
régulation
Caractéristiques et Avantages
Flexibilité pour répondre aux besoins de multiples
applications
Raccordement direct sans transformateur
Contrôle direct par relais haute puissance
Signalisation locale des alarmes
Conformité HACCP
Préservation des produits stockés
Régulation et lecture précises de la température
ème
Capacité de programmation horaire
Possibilité de raccordement sur un réseau N2
Possibilité de restreindre l'accès au seul personnel
qualifié
Composants fiables et de grande qualité
Edition 11 2013
MR55DR230-1CA

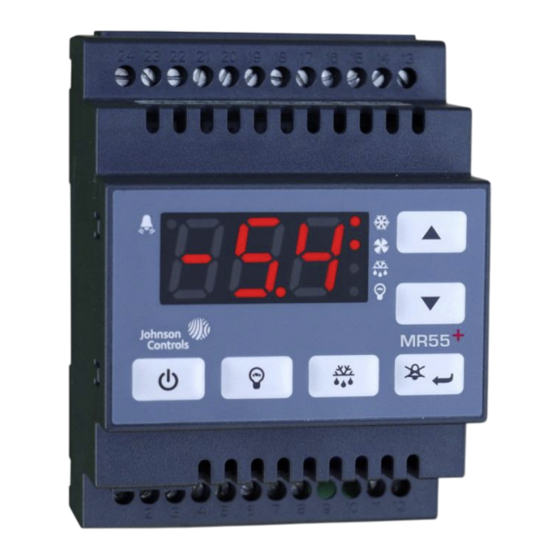

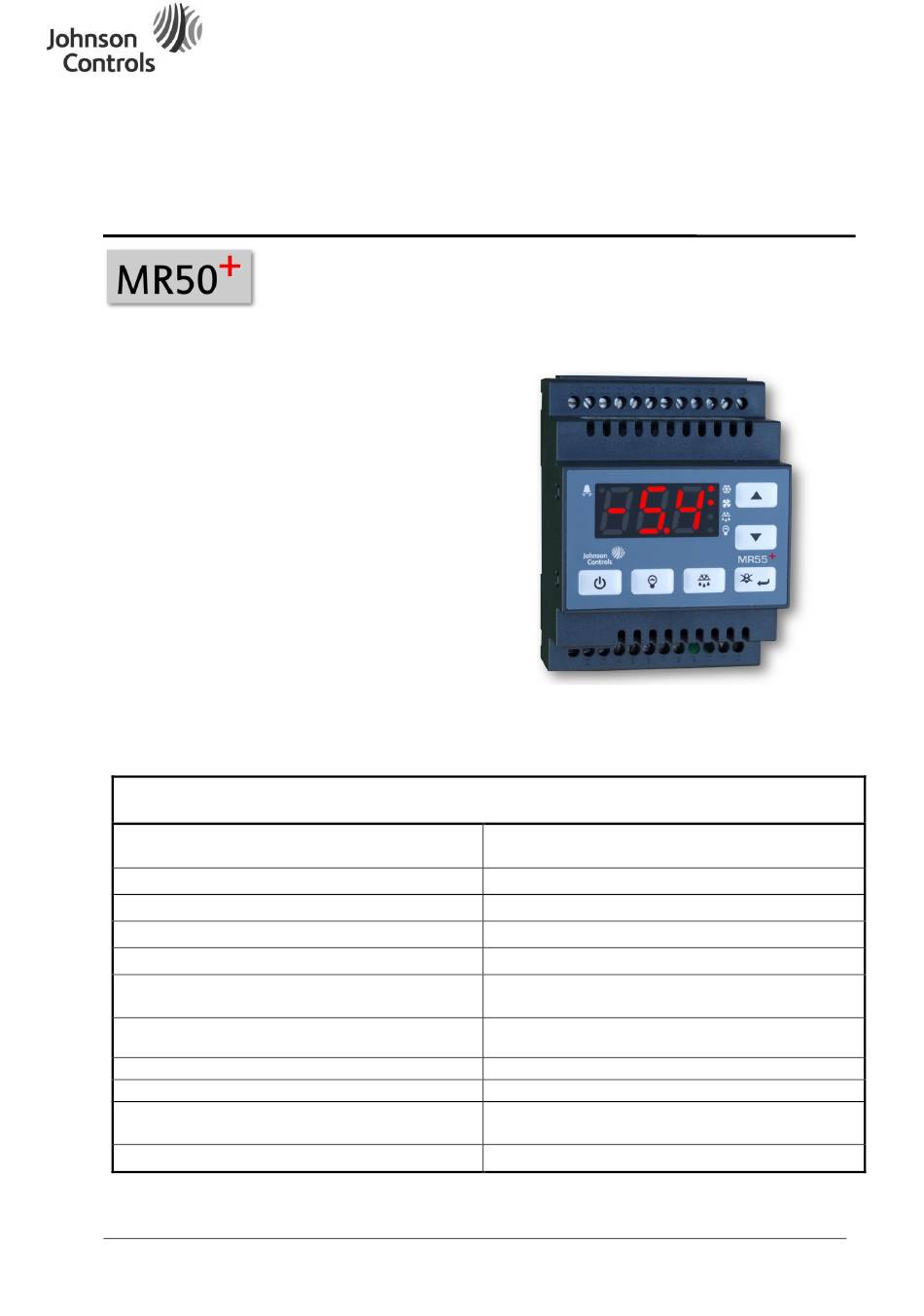

Figure 1 : Régulateur MR55
www.johnsoncontrols.com
1
