Coffrets pour la régulation de la température et de l'hygrométrie

Publicité

Liens rapides

Coffrets pour la régulation de la température et
I
ntroduction

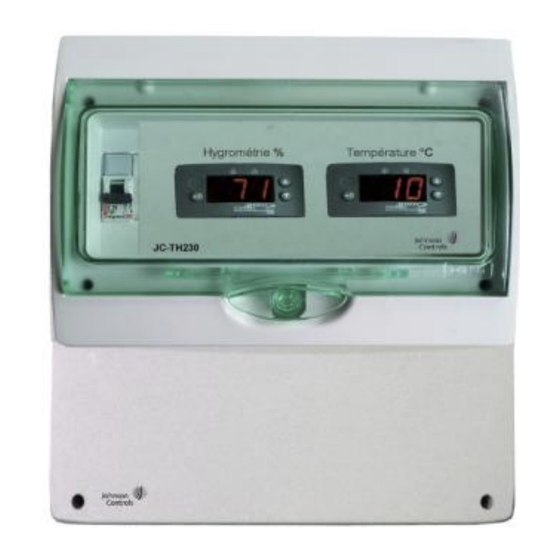

Conçu pour faciliter le travail de l'installateur, les
coffrets électriques Johnson Controls pour la
régulation de la température et de l'humidité sont
destinés à l'équipement des caves à vins,
fromageries, entrepôts de fruits et légumes....
Son double affichage
simultanément la température et l'hygrométrie de
la zone régulée.
Avec leur indice d'étanchéité IP65, ils satisferont
aux ambiances les plus difficiles.
Référence : JC-TH230-12M
Référence : JC-TH230-13M
 Coffrets électriques
 Modèles 12 ou 24 modules
 Etanchéité IP65
 Affichage de l'hygrométrie à 1% et
affichage à 1 degré de la temp.
 Sondes
 Technologie CMS
© 2011 Johnson Controls, Inc.
Référence JC-TH230-X
de l'hygrométrie
permet de visualiser
12 modules
24 modules
Caractéristiques et avantages
Catalogue Réfrigération
Notice technique JC-TH230-1xM
Produit aux normes CE en vigueur
Permet de rajouter des composants
électriques supplémentaires (24 M)
Convient aux ambiances difficiles
Régulation 2 étages et lecture précise de
l'hygrométrie
Régulation 2 étages et lecture précise de la
température.
Les sondes de température A99BB-200C et
d'hygrométrie HT-1300-UR sont fournies
Composants fiables et de grande qualité
Section
Edition
060212
Page 1

Publicité

loading

Sommaire des Matières pour Johnson Controls JC-TH230-12M

  • Page 1 Coffrets pour la régulation de la température et de l’hygrométrie ntroduction Conçu pour faciliter le travail de l’installateur, les coffrets électriques Johnson Controls pour la régulation de la température et de l’humidité sont destinés à l’équipement des caves à vins, fromageries, entrepôts de fruits et légumes….
  • Page 2 La sonde de température à bulbe est une PTC 1000 référence : A99BB-200C. Deux étages FROID Deux étages CHAUD Un étage FROID et CHAUD avec Zone Neutre Un étage FROID et CHAUD avec consigne indépendante © 2011 Johnson Controls, Inc. Page 2 Référence JC-TH230-X...
  • Page 3 La sonde d’hygrométrie est un capteur capacitif référence : HT-1300-UR Deux étages DESHUMIDIFICATION Déshumidification Humidification Deux étages HUMIDIFICATION Un étage DESHU et HUMI avec Zone Neutre Un étage DESHU et HUMI avec consigne indépendante © 2011 Johnson Controls, Inc. Page 3 Référence JC-TH230-X...
  • Page 4 N.B. Après à un changement de paramètre, il est nécessaire de sauvegarder paramètre appuyant sur le bouton . Le paramètre clignote quelques secondes pour indiquer que le changement bien été sauvegardé. © 2011 Johnson Controls, Inc. Page 4 Référence JC-TH230-X...
  • Page 5 JC-TH230 © 2011 Johnson Controls, Inc. Page 5 Référence JC-TH230-X...
  • Page 6 Entrée bas de plage (0-10V) Valeur mesurée par la sonde pour une entrée de 0 Vdc Lr à 100 Entrée haut de plage (0-10V) Valeur mesurée par la sonde pour une entrée de 10 Vdc © 2011 Johnson Controls, Inc. Page 6 Référence JC-TH230-X...
  • Page 7: Dimensions (En Mm)

    JC-TH230 Dimensions (en mm) Profondeur 112 mm Profondeur 178 mm © 2011 Johnson Controls, Inc. Page 7 Référence JC-TH230-X...
  • Page 8 JC-TH230 chéma de Cablâge © 2011 Johnson Controls, Inc. Référence JC-TH230-X...
  • Page 9 JC-TH230 © 2011 Johnson Controls, Inc. Référence JC-TH230...
  • Page 10 SPST 8(3)A SPST 8(3)A Références JC-TH230-12M Poids: 2.2 kg Dimensions: 200x267x112 Dimensions (H x L x P) Références JC-TH230-13M Poids: 4 kg Dimensions: 335x340x178 Homologations Directive basse tension 73/23/EEC Directive compatibilité électromagnétique (CEM) 89/3 © 2011 Johnson Controls, Inc. Référence JC-TH230...
