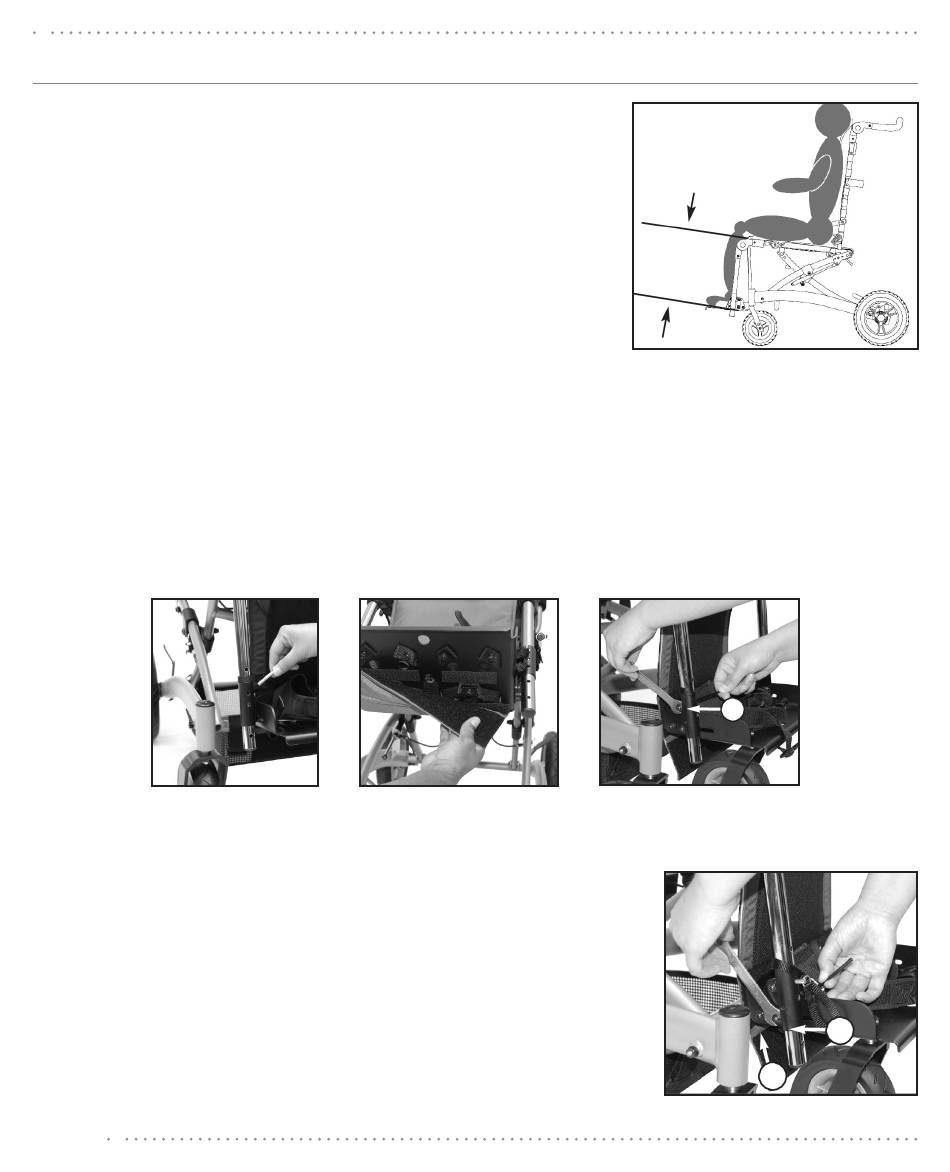

MANUEL D'UTILISATION CONVAID
Réglage du repose-pieds
Tous les repose-pieds Convaid sont réglables en hauteur. Pour
déterminer la hauteur correcte du repose-pieds, mesurez la
distance entre l'arrière du genou et le bas du talon. Fig. 74
REMARQUE : En retournant le repose-pieds à l'envers, vous
pouvez assurer le maintien de jambes plus courtes qu'en
configuration standard.
Réglage de la hauteur :
La plante des pieds ou les talons doivent reposer confortablement
sur le dessus du repose-pieds. Pour ce faire, retirez les goupilles
Fig. 74
d'arrêt situées à l'avant des tubes de jambe, faites glisser le
repose-pieds à la hauteur désirée et réinsérez les goupilles.
Lorsque le repose-pieds est dans sa position la plus haute,
l'excédent de tissu du rabat de mollet peut être enroulé sous
le repose-pieds et fixé à l'aide de Velcro
. Fig. 75 et 76
®
Réglage de l'angle :
Pour placer le pied dans une position confortable, l'angle du repose-pieds peut être ajusté.
Desserrez le boulon n° 1 de chaque côté et ajustez à la position souhaitée. Fig. 77
#1
Fig. 77
Fig. 75
Fig. 76
Réglage de la profondeur :
Pour régler la profondeur du repose-pieds, desserrez les boulons n° 2
et n° 3 de chaque côté du repose-pieds. Faites glisser le repose-pieds
à la profondeur souhaitée et serrez les boulons. Fig. 78
#3
#2
Fig. 78
22
