a
MI/1609 - 6
ed. FRA - 09/2016

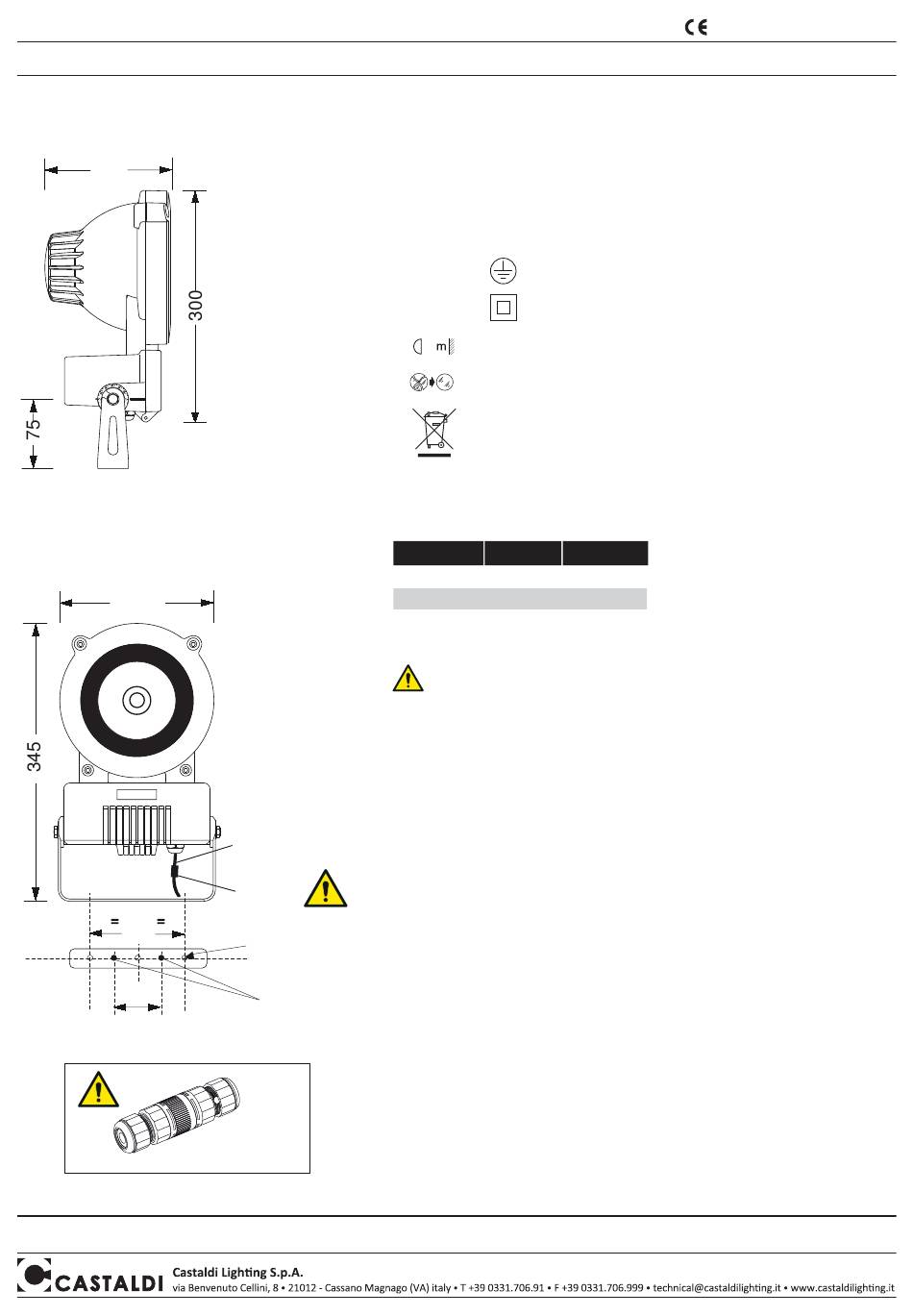

instructions de montage - entretien
REMARQUE: les instructions d'assemblage ci-jointes informent l'utilisateur des modalités d'entretien et de rechange des lampes. Il est interdit d'effectuer toute manipulation
et/ou transformation de l'appareil, qui doit être installé et utilisé tel qu'il a été fourni et selon les normes nationales pour les installations. La non conformité des installations
conduit à l'annulation de toute forme de garantie; l'entreprise ne peut pas être tenue pour responsable des dommages causés par une mauvaise installation. L'INSTALLATION
DOIT ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ.
163
• superficie maximale exposée au vent 0,05m
• poids 4kg
• champ d'installation jusq'à 15m
Ø 200
140
70
connexion
accessoire ACS/CR1
Contrôle qualité: Pour toute réclamation, nous vous prions de bien vouloir contacter notre société ou notre organisation de vente, en citant le numéro de
commande et le numéro qui contremarque l'appareil.
Caractéristiques de l'appareil - signification des symboles portés sur l'étiquette:
appareil pour fonctionnement en plein air, en extérieur
et intérieur montage à paroi - plafond - structure - poteau
Version
Version
2
CÂBLE
INCLUS
connexion
accessoire
ACS/CR1
n° 3 trous Ø 7mm
n° 2 trous Ø 7mm
totalement protégé contre poussière
IP66
protégé contre les jets d'eau assimilables aux paquets de mer
Classe I
ISOLATION SIMPLE: mise à la terre nécessaire
DOUBLE ISOLATION: Il ne nécessite
Classe II
pas d'une mise à la terre de protection
indique la distance minimum entre l'appareil et la partie
0,5
à éclairer, s'en tenir aux indications eportées sur l'étiquette
remplacer les verres de protection abimés
il est interdit l'élimination comme ordure urbaine
le rammassage separé est obligatoir lorsque le produit
est à la fin de sa vie
caractéristiques du verre:
plane "float" de sûreté trempé - épaisseur 4mm
Cod.
T
(C°)
a min
D30T/LW
-20
D30T/HP-LW
-20
ATTENTION
Couper l'alimentation avant toute intervention!
INSTALLATION:
• Les appareils sont fournis équipés d'un tronçon de câble H07RN-F déjà raccordé
et à l'étanchéité éprouvée. Pour un branchement rapide et fiable à la ligne électrique,
utiliser le connecteur présentant le code ACS/CR1 ou un système équivalent
garantissant au moins le degré IP66.
• Pour fonctionnement en extérieur il est obligatoire d'utiliser (EN 60598-1)
du câble tripolaire (bipolaire - Classe II) flexible en caoutchouc néoprène type H07RN-F.
Le diamètre du câble doit être compris entre 8 et 11mm section conseillée 3x1mm
2
(2x1mm
- Classe II). Les câbles avec isolation en PVC ou avec gaines externes en
PVC ou quand-même différents de ceux ici précisés ne sont pas admis.
ENTRETIEN:
• il est indispensable d'effectuer régulièrement un nettoyage du verre et de la surface
extérieure de l'appareil sur lesquels il ne doit jamais se former de dépôts de terre ou
de saletés. Des possibles dépôts de calcaire incrustés sur le verre doivent être
enlevés avec un racloir. Ces dépôts provoquent en fait un sur échauffement
empéchant une émission correct de la lumière et une bonne dissipation thermique.
VERSION LED:
La source lumineuse contenue dans cet appareil doit être remplacée exclusivement
par le fabricant ou son service technique, voire par un technicien qualifié.
1
produit avec caractéristiques selon les
Directives Communautaires Européennes
T
(C°)
a max
* VALEUR MAXIMALE RÉALISABLE.
60*
S'ASSURER QUE LE PRODUIT
40*
SELON CES VALEURS.
Connecter en respectant les polarités indiquées.
D30T - boxerT
2
