instructions de montage - entretien
NOTA BENE: Remettre obligatoirement ces instructions de montage à l'usager final pour qu'il connaisse les modalités correctes de maintenance et de remplacement d'ampoule.
Toute modification et/ou transformation est interdite sur l'appareil, qui doit être installé et utilisé tel qu'il est fourni et conformément aux Normes d'Installation Nationales.
Une installation non conforme provoque la déchéance de toutes formes de garantie et la compagnie ne répondra pas des dommages provoqués par un montage erroné.
(Fig. 1)
(Fig. 2)
(Fig. 3a)
(Fig. 4)
Surface exposée
au vent
Poids total max.
ACS/GA1 + appareils
(Fig. 3b)
No. Appareils
D30
1
0.12m
2
0.23m
2
2
1
13.1kg
2
25.3kg
La fixation à mâchoire ACS/GA1 est prévue pour poteaux cylindriques et
coniques avec diamètres compris entre Ø 80 et Ø 65 mm, pour le montage
de 1 ou 2 appareils équipés d'étrier de fixation avec entraxe trous de fixation
44 ou 70 mm.
Le poteau doit être équipé d'un trou correctement positionné pour la sortie
du câble électrique d'alimentation de chaque appareil.
Il faut ensuite d'assurer que, pendant l'installation, le poteau soit
correctement tourné au but de laisser les trous de sortie des câbles dans la
direction prévue pour les appareils.

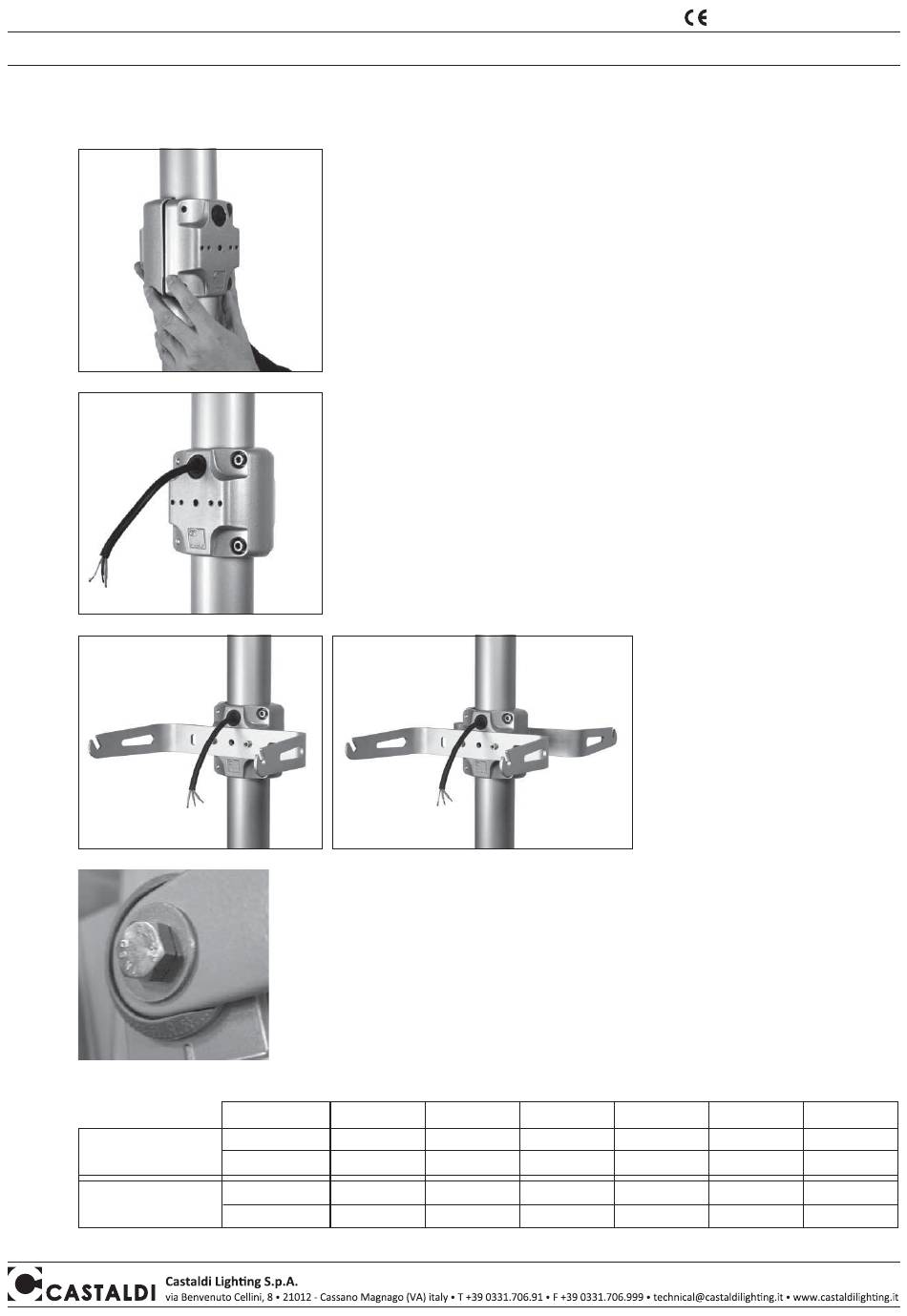

Instructions pour une installation correcte
•
Entourer le poteau avec les deux enveloppes de la mâchoire (Fig.1) et
la positionner en correspondance du trou de sortie du câble électrique
d'alimentation en l'insérant dans son passage en caoutchouc (Fig. 2),
bloquer en vissant complètement les 4 vis.
ATTENTION: LA FIXATION A MACHOIR EST PREVUE POUR POTEAUX
AVEC DIAMETRE COMPRIS ENTRE 65 et 80 mm,
AVEC DES POTEAUX DE DIAMETRE DIFFERENT LA SECURITE
MECANIQUE N'EST PAS ASSUREE.
•
Ouvrir et connecter l'appareil (voir instructions annexes à l'appareil)
Contrôle qualité: Pour toute réclamation, nous vous prions de bien
vouloir contacter notre société ou notre organisation de vente, en citant
le numéro de commande et le numéro qui contremarque l'appareil.
D30R
D30T
0.07m
2
0.05m
2
0.13m
2
0.09m
2
6.6kg
5.9kg
12.3kg
10.9kg
produit avec caractéristiques selon les
Directives Communautaires Européennes
ACS/GA1
•
Fixer l'étrier de soutien de l'appareil à la
fixation ACS/GA1 et utilisant les vis et les
rondelles élastiques fournies, en les
vissant complètement (Fig. 3).
•
Fixer l'appareil à l'étrier selon les
instructions fournies (Fig. 4).
D26
D26MH
0.05m
2
0.06m
2
0.09m
2
0.11m
2
2.2kg
5.8kg
3.1kg
10.7kg
D02
0.07m
2
0.13m
2
8.5kg
16.1kg
