MI1761 - 2
edizione - 02/2015
a
istruzioni di montaggio - manutenzione
NOTA BENE: Le presenti istruzioni di montaggio devono obbligatoriamente essere consegnate all'utente finale affinché conosca le corrette modalità di manutenzione e ricambio
lampada. È vietata qualsiasi manomissione e/o trasformazione dell'apparecchio che deve essere installato e utilizzato: così come fornito e in conformità alle Norme Impianti
Nazionali. Installazioni non conformi fanno decadere ogni forma di garanzia, l'Azienda non risponde dei danni causati da un errato montaggio.
C

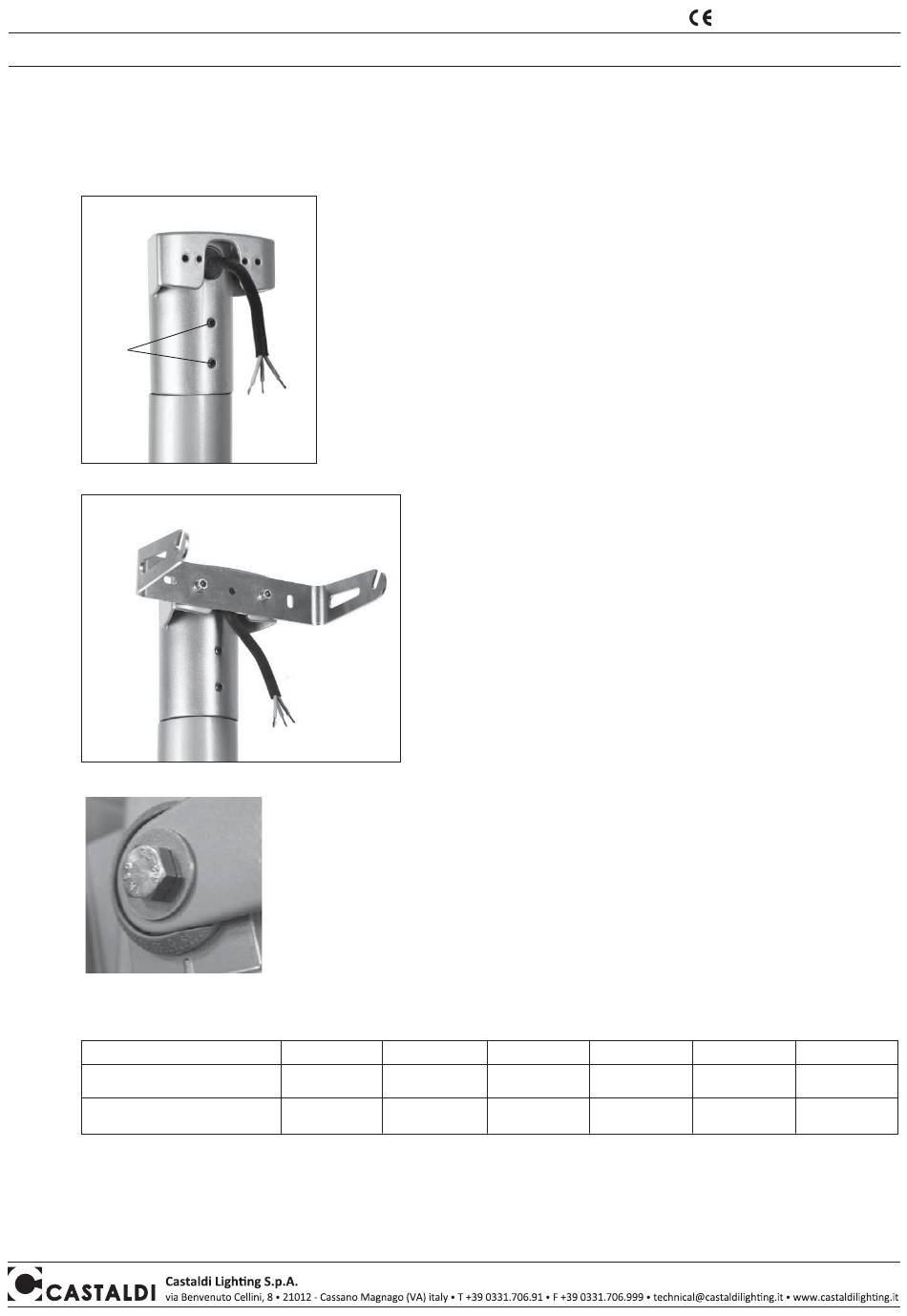

(Fig.1)
(Fig.2)
(Fig.3)
apparecchio tipo
Superficie esposta
al vento
Peso totale max
ACS/TP60 + apparecchio
L'attacco a palo ACS/TP60 è previsto per pali con codolo Ø 60 mm x h 100,
per il montaggio di proiettori dotati di staffa con interasse fori di fissaggio
44 o 70 mm.
Istruzioni per una corretta installazione
•
•
•
Controllo qualità
In caso di reclamo mettersi in contatto con la nostra azienda o con la
nostra organizzazione di vendita citando l'ordine di acquisto e il numero
di matricola che contrassegna l'apparecchio.
D30
D30R
0.12m
0.07m
2
2
12.9kg
6.4kg
Innestare il raccordo sul codolo del palo inserendo il cavo di alimentazione
nel passafilo (Fig. 1) e bloccare a fondo i 2 grani "C".
Fissare la staffa del proiettore al raccordo palo utilizzando viti e rondelle
elastiche in dotazione, serrando a fondo (Fig. 2).
Fissare l'apparecchio alla relativa staffa come da sue istruzioni allegate
(Fig. 3).
•
Aprire e collegare l'apparecchio
(vedi istruzioni allegate all'apparecchio)
D30T
D26
0.05m
0.05m
2
5.7kg
2kg
prodotto rispondente ai requisiti previsti
dalle Direttive Comunitarie Europee
ACS/TP60
D26MH
0.06m
0.07m
2
2
5.6kg
D02
2
8.3kg
