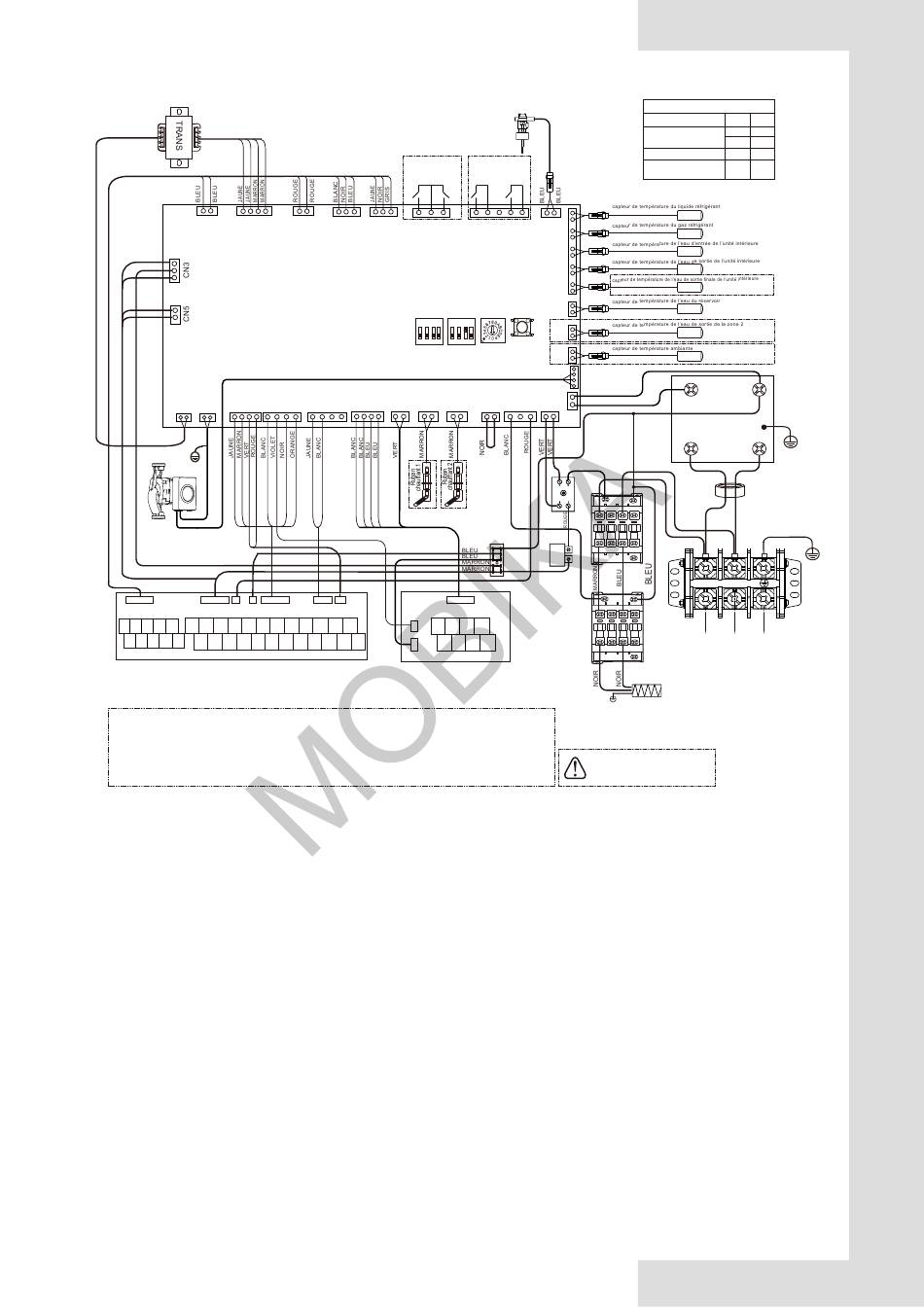

Tableau de commande principal de l'unité intérieure
VERT
VERT
CN20
CN24
CN37
CN28
TRANS IN
P_o/P_d/P_c/SV2
SV1/SV3
PUMP_i
N
CN5
CN7
CN13
CN8 CN9
1
2
3
4
5
6
7
1
2
3
4
5
A B
X Y E
SL1 SL2 C TBH N 1ON 1OFF
10
6
7
8
9
13
14
15
16
17
18
P Q E M1 M2
H L1
N
P_c
N SV2 N IBH1 N
CN11
CN6
NOTE :
1. Les équipements doivent être mis à la terre.
2. Toutes les charges externes sous haute tension doivent être mises à la terre, qu'il s'agisse de pièces métalliques ou d'un port mis à la terre.
3. Toutes les charges externes doivent avoir un courant inférieur à 0,2 A. Si le courant de charge individuel est supérieur à 0,2 A, la charge doit être
commandée par un contacteur CA.
4. Les ports de borne de câblage « AHS1 », « AHS2 », « A1 », « A2 », « R1 », « DTF1 » et « DTF2 » ne fournissent que le signal de commutation.
5. Les rubans chauffants électriques de la vanne d'expansion, de l'échangeur à plaques et du commutateur de débit utilisent un port de commande
