4 PRÉCAUTIONS D'INSTALLATION

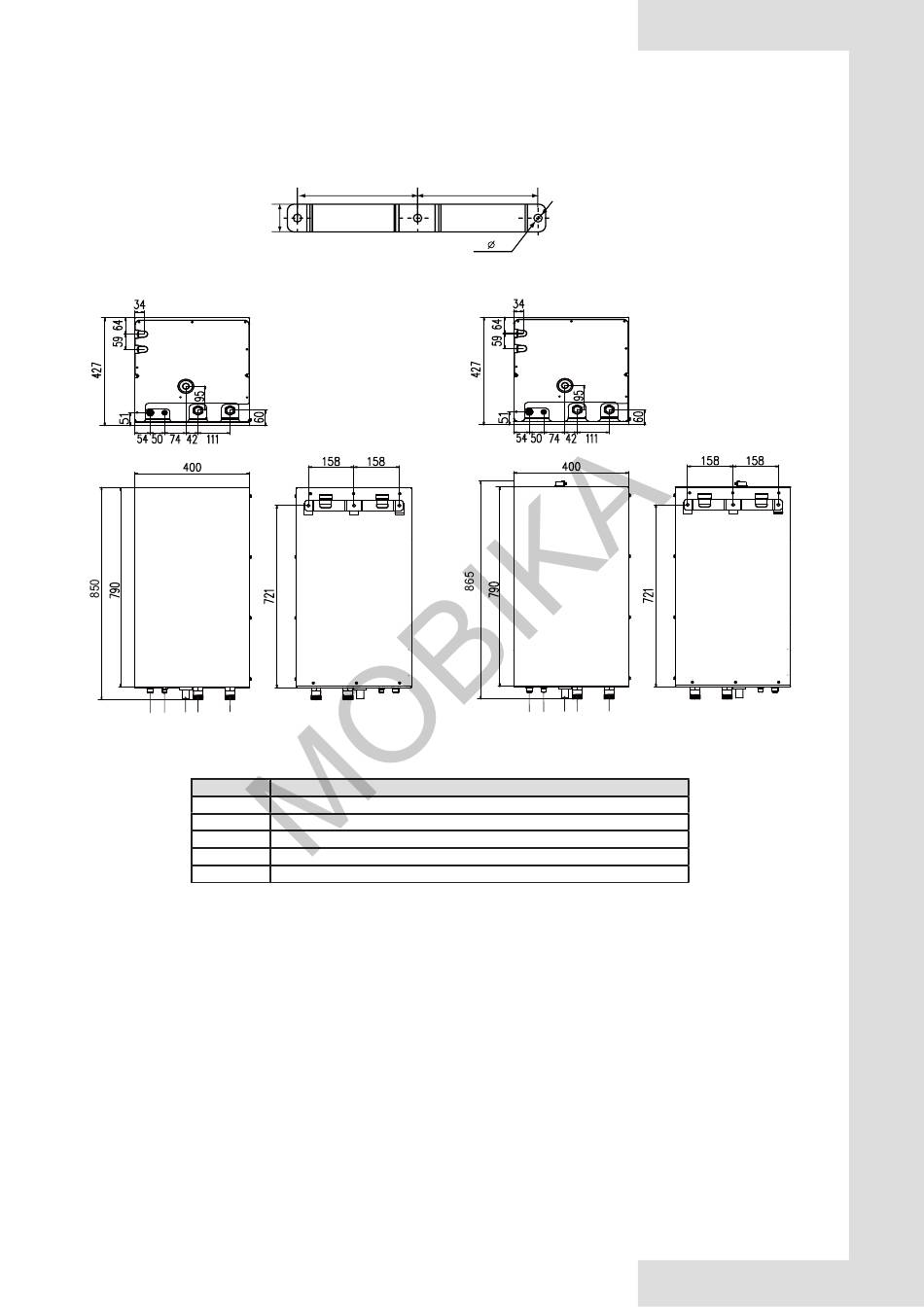

4.1 Dimensions
Dimensions du support mural :
40
Dimensions de l'unité :
3 4
5
1 2
SMK-60/CGN8
SMK-80/CGN8
N°
1
2
3
4
5
4.2 Exigences en Matière D'installation
• L'unité intérieure est emballée dans une boîte.
• Lors de la livraison, l'unité doit être contrôlée et tout dommage doit être signalé immédiatement à l'agent de réclamation
du transporteur.
• Contrôlez la présence de tous les accessoires de l'unité intérieure.
• Transportez l'unité aussi près que possible de son emplacement d'installation final dans son emballage d'origine pour éviter
tout dommage lors du transport.
• L'unité intérieure pèse environ 50 kg et elle doit être portée par deux personnes.
158
Unité : mm
Unité : mm
DÉNOMINATION
Raccordement de gaz réfrigérant 5/8"-14UNF
Raccordement de liquide réfrigérant 1/4" (6 kW) ou 3/8" (8 kW) -14UNF
Évacuation Ø 25
Entrée d'eau R1"
Sortie d'eau R1"
158
3× 12
Fig. 4-1
3 4
5
1 2
SMK-60/CD30GN8
SMK-80/CD30GN8
Fig. 4-2
10
