ATpicco

4.4.2 Montage plafonnier

FläktGroup DC-2012-0052-FR 2022-08/R2 • Sous réserve de modifications
Suspendre les appareils à l'aide de profilés à glissière ou de tiges filetées usuels. Pour
réduire la transmission des bruits à la structure, il est recommandé d'installer des élé-
ments antivibratiles classiques.

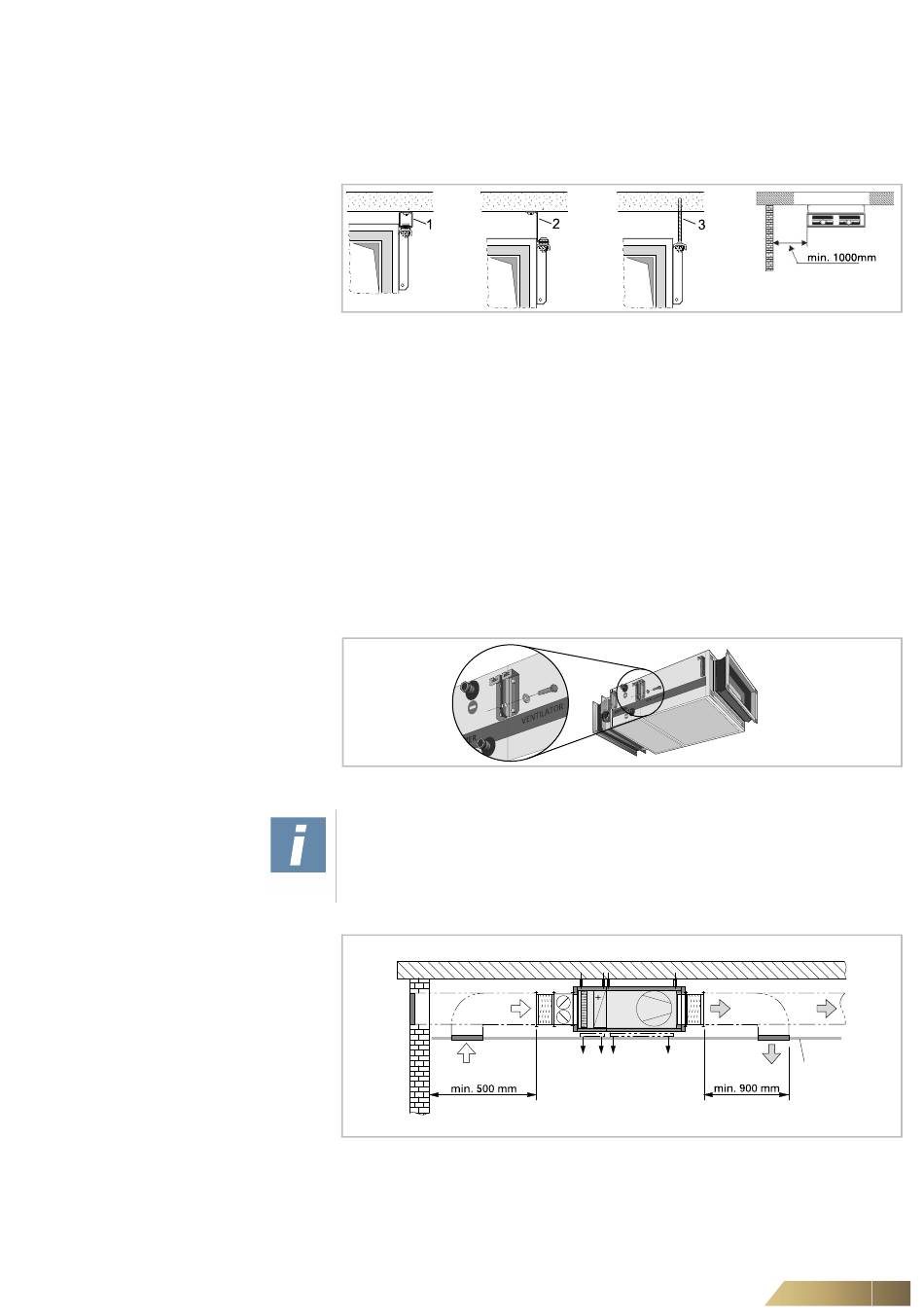

Fig. 4-4:
Suspendre l'appareil
Pos. 1: Profilés à glissière
Pos. 2: Profilé
Pos. 3 Tiges filetées
Orienter la trappe de visite vers le bas, ôter le film plastique.
Hisser, à l'aide d'engins de levage adéquats (chariot élévateur, transpalette), la pa-
lette avec l'appareil jusqu'au plafond; placer les tiges filetées dans tous les points
de fixation et les visser à l'aide des boulons et des rondelles (voir Fig. 4-4).
L'appareil doit être aligné horizontalement (vérifier à l'aide d'un niveau à bulle).
Visser les boulons (en cas de tiges filetées).
Procéder comme expliqué ci-dessus; centrer les caissons (modules) et les fixer l'un
à l'autre à l'aide des boulons (voir Fig. 4-5). Il faut 2 boulons M8 par raccord.
Après un assemblage correct des caissons, ôter le film de protection des trappes
de visite.
Fermer soigneusement les portes et les trappes de visite.
Fig. 4-5:
Assemblage des caissons
REMARQUE !
Pour le montage plafonnier, il faut absolument utiliser tous les points de fixation!
Fig. 4-6:
Montage en faux plafond
Plafonnier
Ouvertures pour
les trappes de visite.
Montage
Faux plafond
21
