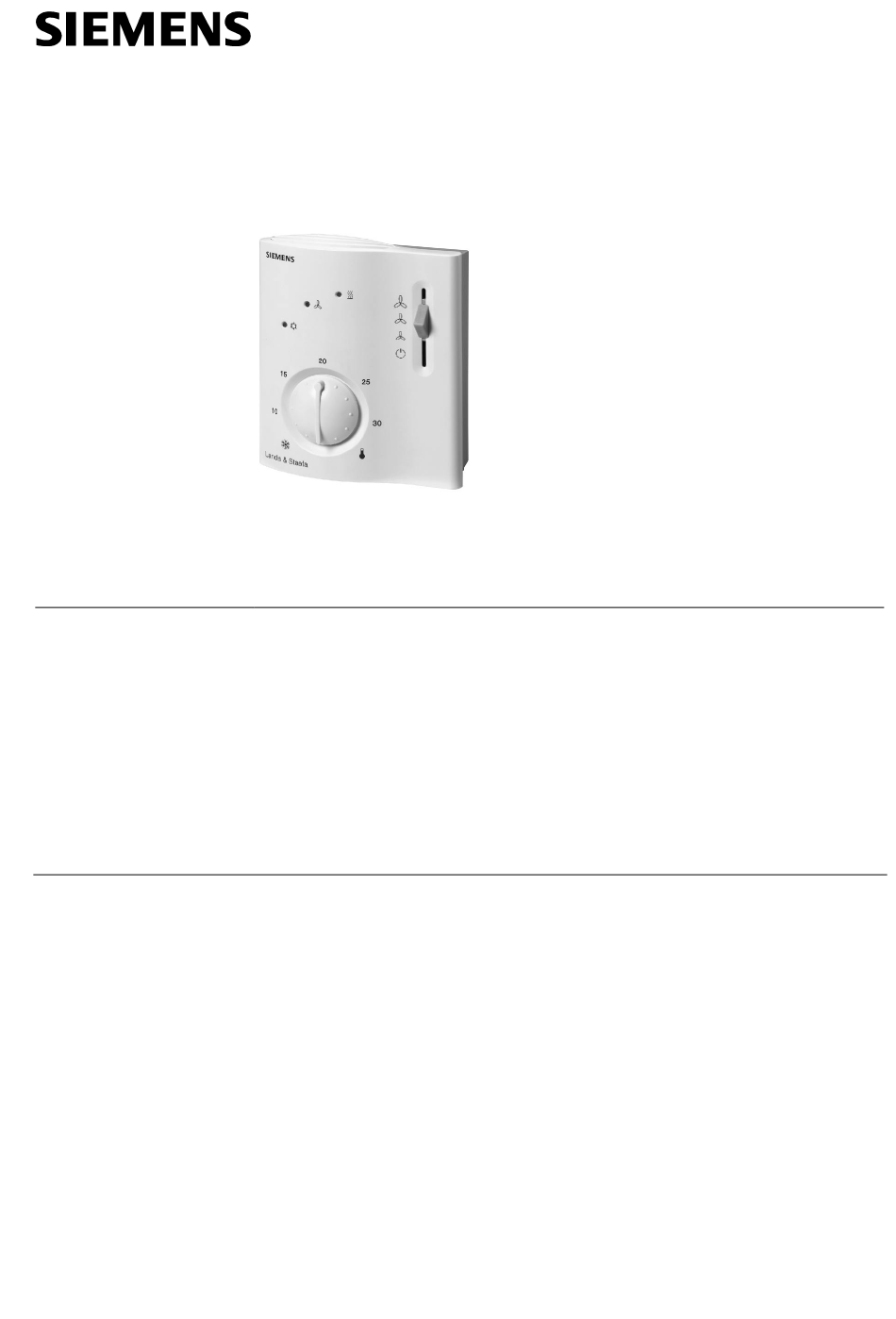

Thermostat d'ambiance
pour ventilo-convecteurs à 2 tubes
Régulation progressive avec comportement PI
Sortie pour servomoteur de vanne à commande 0...10 V− − − −
Sorties pour ventilateur à trois vitesses
Commutation automatique du régime chauffage et refroidissement
Régimes Confort et Economie d'énergie, Arrêt
Entrée de contact de commutation de régime pour commande à distance
Fonctions visant à éviter les dégâts dus à l'humidité
Tension d'alimentation 24 V~
Applications type :
• Régulation de la température ambiante dans des pièces chauffées ou refroidies par
des ventilo-convecteurs 2 tubes.
• Ouverture ou fermeture d'un servomoteur de vanne à commande 0...10 V− et com-
mande d'un ventilateur à trois vitesses.
Pour utilisation dans des systèmes avec
• commutation automatique du chauffage et du refroidissement,
• régime permanent de chauffage ou de refroidissement.
Siemens Building Technologies
HVAC Products
3
025
RCC50.1
Publicité
Table des Matières
Manuels Connexes pour Siemens RCC50.1
Sommaire des Matières pour Siemens RCC50.1
- Page 1 • Ouverture ou fermeture d'un servomoteur de vanne à commande 0…10 V− et com- mande d'un ventilateur à trois vitesses. Pour utilisation dans des systèmes avec • commutation automatique du chauffage et du refroidissement, • régime permanent de chauffage ou de refroidissement. Siemens Building Technologies CE1N3025fr HVAC Products 08.2003...
-
Page 2: Aide À L'économie D'énergie
• en cas de commutation manuelle sur Arrêt • par l'activation d'un commutateur externe de régime, si les conditions du régime Economie d'énergie ne sont pas réunies, • par coupure de l'alimentation du thermostat d'ambiance. Siemens Building Technologies Thermostat d'ambiance RCC50.1 CE1N3025fr HVAC Products 08.2003... -
Page 3: Combinaisons D'appareils
Servomoteur (pour vannes de 5,5 mm de course) SSB61… 4891 SSC61… Servomoteur (pour vannes de 5,5 mm de course) 4895 Servomoteur (pour vannes de 5,5 mm de course) SQS65… 4573 Siemens Building Technologies Thermostat d'ambiance RCC50.1 CE1N3025fr HVAC Products 08.2003... -
Page 4: Exécution
Plaque d'adaptation 120 X 120 mm pour boîte à encastrer 4" x 4" ARG70 Plaque d'adaptation 96 X 120 mm pour boîte à encastrer 2" x 4" ARG70.1 Plaque d'adaptation pour câblage apparent, 112 x 130 mm ARG70.2 Siemens Building Technologies Thermostat d'ambiance RCC50.1 CE1N3025fr HVAC Products 08.2003... - Page 5 − M est sous tension secteur. Si une prolongation des câbles de sonde est nécessaire, utiliser des câbles autorisés pour cette tension. L'appareil est livré avec sa notice de montage. Siemens Building Technologies Thermostat d'ambiance RCC50.1 CE1N3025fr HVAC Products 08.2003...
-
Page 6: Caractéristiques Techniques
Généralités Bornes de raccordement (pour fil ou câble plat ) 2 x 0.4-1.5 ou 1 x 2.5 mm Poids 0,23 kg Couleur de la façade blanc, NCS S 0502-G (RAL9003) Siemens Building Technologies Thermostat d'ambiance RCC50.1 CE1N3025fr HVAC Products 08.2003... -
Page 7: Bornes De Raccordement
