Thermostat commercial RDY2000BN
activé pour BACnet

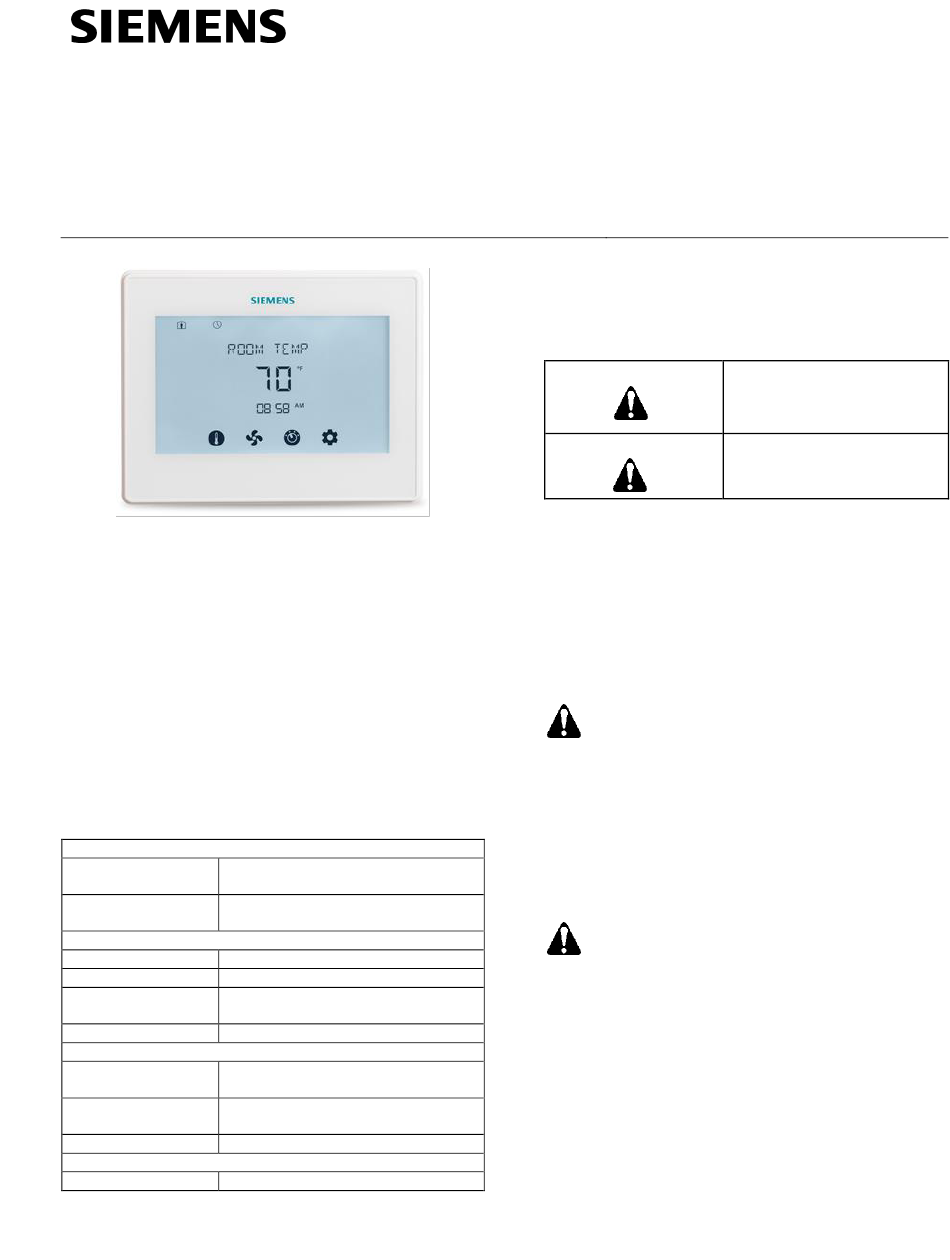

Figure 1. Thermostat RDY2000BN.
Information produit
Le thermostat commercial activé pour BACnet est
conçu pour être utilisé avec tout système de gestion
énergétique fournissant une communication MS/TP
BACnet. Utilisez le Thermostat commercial
RDY2000BN pour un fonctionnement autonome.
Scannez le code QR à l'arrière du boitier pour plus
d'information.
Numéro du produit
RDY2000BN
Caractéristiques du produit
Compatibilité du système
Jusqu'à 3 étages
Conventionnel
Chauffage/Refroidissement
Jusqu'à 4 étages chauffage et 2
Pompes à chaleur
étages refroidissement
Caractéristiques électriques
Alimentation
24 Vac +/-20%, Class 2, 4A max.
Consommation
4 VA (maximum)
Service nominal du
Fonctionnement asservi, 1A max.
relais de sortie
par sortie, total 4A max.
Charge MS/TP
1/8 (96 KΩ), biais réseau interne
Limites ambiantes
Température de
23°F to 122°F (-5°C to 50°C)
fonctionnement
Température de
-13°F to 158°F (-25°C to 70°C)
stockage/livraison
Humidité relative
Up to 95% (sans condensation)
Coffret
Classification
NEMA 1
Item Number 125-1009F, Rev. CA
Para accede al documento en Español, escanee el código QR que se encuentra en la parte trasera del termostato.
REMARQUE : The RDY2000BN n'est pas alimenté par
des batteries. Il nécessite une alimentation 24 Vca d'un
équipement CVAC aux bornes RH/RC and C.
Caution Notations
ATTENTION :
AVERTISSEMENT :
Outils
Tournevis No. 1 Phillips
Tournevis 1/8"
Perceuse avec foret 1/8"
Temps d'installation
15 minutes
ATTENTION :
Le RDY2000BN est un contrôleur avancée
conçu pour être installé par des techniciens
CVAC professionnels. Une installation
effectuée par un personnel non-qualifié
peut résulter en une efficacité réduite du
système, l'inconfort des occupants, or des
dégâts sur l'équipement.
Conditions requises
AVERTISSEMENT :
Coupez l'alimentation vers l'équipement
CVAC avant d'essayer de démonter le
thermostat en place ou d'installer un
nouveau thermostat.
Tout travail doit être effectué en conformité avec les
codes et standards en vigueur.
Un plan de réseau du système de gestion de
l'énergie et les schémas CVC sont disponibles.
Raccordement MS/TP vers le thermostat à l'aide
d'une paire de fils torsadés 1,5 calibre 24 AWG
faible capacitance. L'écran et la borne de
Notice d'installation
Document n°125-1009F
27 avril 2020
Risque de dégâts matériels
ou pertes de données si
l'utilisateur ne suit pas la
procédure comme indiquée.
Risque d'accident grave ou
mortel si la procédure n'est
pas suivie comme indiquée.
Page 1 de 23
