CE1N3071fr
08-2015

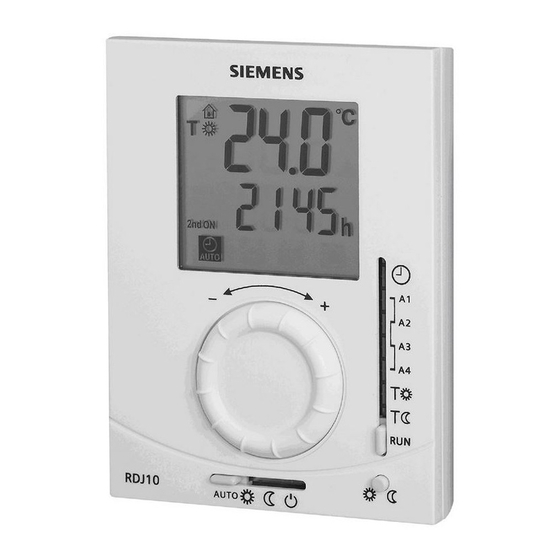

Thermostat de température
ambiante avec horloge journalière
et afficheur LCD grand format
Pour système de chauffage
Régime de fonctionnement: Journalier Automatique, Confort, Economie
d'énergie et protection
Afficheur LCD 45 x 50
Appareil alimenté par 2 piles alcalines type AA de 1,5 V
Le RDJ10 est utilisé pour la régulation de la température ambiante dans les systèmes
de chauffage.
Applications types:
Maisons individuelles
Bâtiments résidentiels
Ecoles
Bureaux
Le thermostat RDJ10 est utilisé avec les composants d'installation suivants:
Vannes thermiques ou vannes de zone
Chaudières mixtes
Brûleur à fioul ou à gaz
Ventilateurs
Pompes
3
RDJ10
Building Technologies
071
Publicité
Manuels Connexes pour Siemens RDJ10
Sommaire des Matières pour Siemens RDJ10
- Page 1 Afficheur LCD 45 x 50 Appareil alimenté par 2 piles alcalines type AA de 1,5 V Utilisation Le RDJ10 est utilisé pour la régulation de la température ambiante dans les systèmes de chauffage. Applications types: Maisons individuelles Bâtiments résidentiels...
- Page 2 Il est possible de changer cette consigne en plaçant le curseur de sélection de programme sur Lorsque le régime Protection hors-gel est activée, le symbole s’affiche Protection hors-gel Dans ce cas le RDJ10 règle sur la consigne de température de mise hors-gel. Siemens Thermostat d’ambiance CE1N3071fr Building Technologies...
- Page 3 Après retrait des batteries, les consignes et informations de changement de régimes sont conservées pendant 2 minutes au maximum. Commande Lors de votre commande, indiquer la désignation et le type : Thermostat de température ambiante, RDJ10. Les vannes et servomoteurs doivent être commandés à part. Combinaisons d’équipement Fiche pro- Désignation...
- Page 4 La consigne de l'appareil est temporairement dérogée (avec la touche de forçage) jusqu'à la commutation de régime suivante : le RDJ10 règle sur la consigne de température de mise hors-gel fixe. : le RDJ10 règle sur la consigne de température d'Economie : le RDJ10 règle sur la consigne de température de Confort.
- Page 5 Se conformer à la législation locale et nationale correspondante en vigueur. Les appareils doivent être éliminés via les procédures appropriées. Déposer les piles vides aux points de collecte prévus à cet effet. Siemens Thermostat d’ambiance CE1N3071fr Building Technologies 08-2015...
- Page 6 Conformité EU (CE) CE1T10885xx Normes et réglementations Conformité C-tick pour N474 Standards et condition de test EN 61000-6-3, AS/NZS 4251.1 Classe d’isolement II selon EN 60730-1 Degré d’encrassement Degré de protection du boitier IP20 Siemens Thermostat d’ambiance CE1N3071fr Building Technologies 08-2015...
- Page 7 Poids (emballage compris) RDJ10 340 g Teinte de la face avant de l’appareil Blanc RAL 9003 Matériau du boîtier ABS (afficheur LCD: Polycarbonate) *) Les documents peuvent être téléchargés à partir de http://siemens.com/bt/download. Siemens Thermostat d’ambiance CE1N3071fr Building Technologies 08-2015...
- Page 8 Lx, Nx Phase, neutre, 24...250 V~ Lx, L2 Contact NF (pour vannes NO) Lx, L1 Contact NO (pour vannes NF) RDJ10 max. 5(2) A Exemples d’application Thermostat d’ambiance avec commande Thermostat d’ambiance avec commande directe d'une chaudière à gaz murale.
- Page 9 Dimensions Thermostat d’ambiance Embase 2007-2015 Siemens Switzerland Ltd. Sous réserve de modification Siemens Thermostat d’ambiance CE1N3071fr Building Technologies 08-2015...
