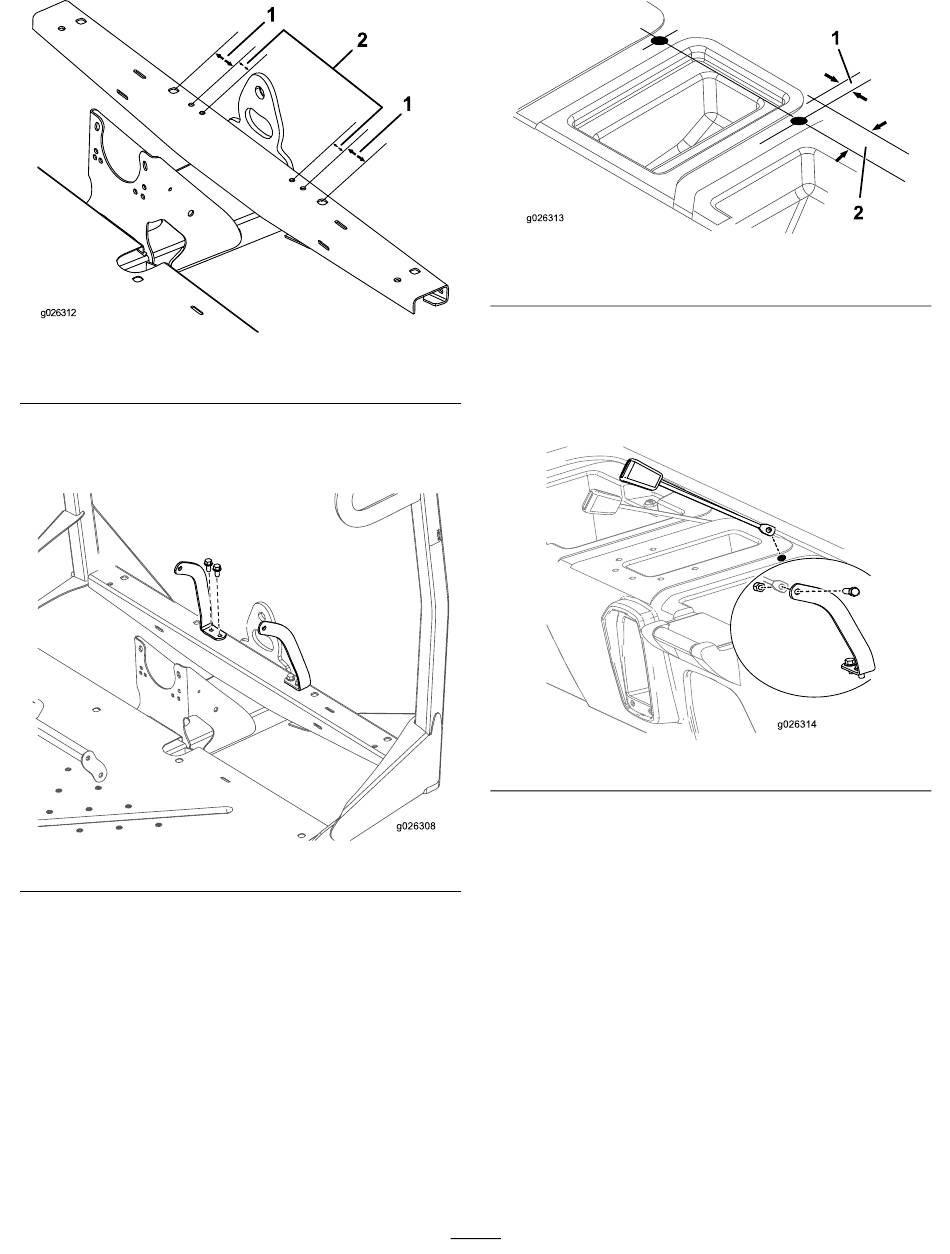

Figure 8
1. 54 mm
4. Fixez l'ancrage des ceintures de sécurité droite et
gauche au profilé de cadre avec 4 boulons (3/8 po) et 4
écrous (3/8 po)
(Figure
Figure 9
5. En vous aidant des dimensions indiquées à la
10, localisez, repérez et percez 2 trous de 2,54 cm au
sommet de la base des sièges. Localisez un trou de
chaque côté du compartiment central.
Remarque: Les trous peuvent être déjà repérés sur
certains bases de siège.
2. 32 mm
9).
Figure
g026313
1. 21 mm
6. Placez la base de siège à la position de montage sur
la machine.
7. Insérez le côté boucle de chaque ceinture de sécurité
dans l'un des trous que vous venez de percer dans la
base du siège
(Figure
8. Tout en levant l'arrière de la base du siège pour
permettre l'accès, montez la boucle de chaque ceinture
de sécurité sur l'ancrage correspondant au moyen d'un
boulon (7/16 po) et d'un contre-écrou (7/16 po),
comme montré à la
9. Fixez la base du siège au panneau de plancher et au
cadre avant.
10. Montez tous les composants que vous avez
déposés précédemment de la base du siège (voir
Débranchement des commandes sur la base des sièges
(page
2).
11. Vérifiez le fonctionnement des composants et
ajustez-les au besoin conformément aux instructions
du manuel de l'utilisateur.
12. Réglez la suspension avant ; voir le Manuel de l'utilisateur
du véhicule.
5
1
Figure 10
2. 51 mm
11).
Figure 11
Figure
11.
2
1
