Kit de relevage de plateau électrique
À partir de l'année-modèle 2011 – Véhicule utilitaire Workman
série MD/MDX/MDX-D
N° de modèle 07381—N° de série 312000001 et suivants
Sécurité
Autocollants de sécurité et d'instruction
Des autocollants de sécurité et des instructions bien visibles sont placés près de tous les endroits
potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.
120–5060
Montage
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Procédure
1
2
3
© 2011—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Description
Aucune pièce requise
Support de relevage supérieur
Vis Phillips à tête tronconique (3/8 x
2-1/2")
Contre-écrou à embase (Whiz lock) (3/8
pouce)
Actionneur de relevage
Axe de chape
Goupille fendue
Interrupteur
Fusible thermique de 15 A
Axe de chape (3-1/2")
Goupille fendue
Enregistrez votre produit à www.Toro.com.
Form No. 3371-987 Rev A
Instructions de montage
Qté
Utilisation
–
Préparez la machine
1
4
Mettez en place le dispositif de relevage
4
de plateau..
1
1
1
1
1
Montez l'interrupteur
1
1
Traduction du texte d'origine (FR)
®
Imprimé aux États-Unis.
Tous droits réservés
Publicité
Table des Matières
Manuels Connexes pour Toro 07381
Sommaire des Matières pour Toro 07381

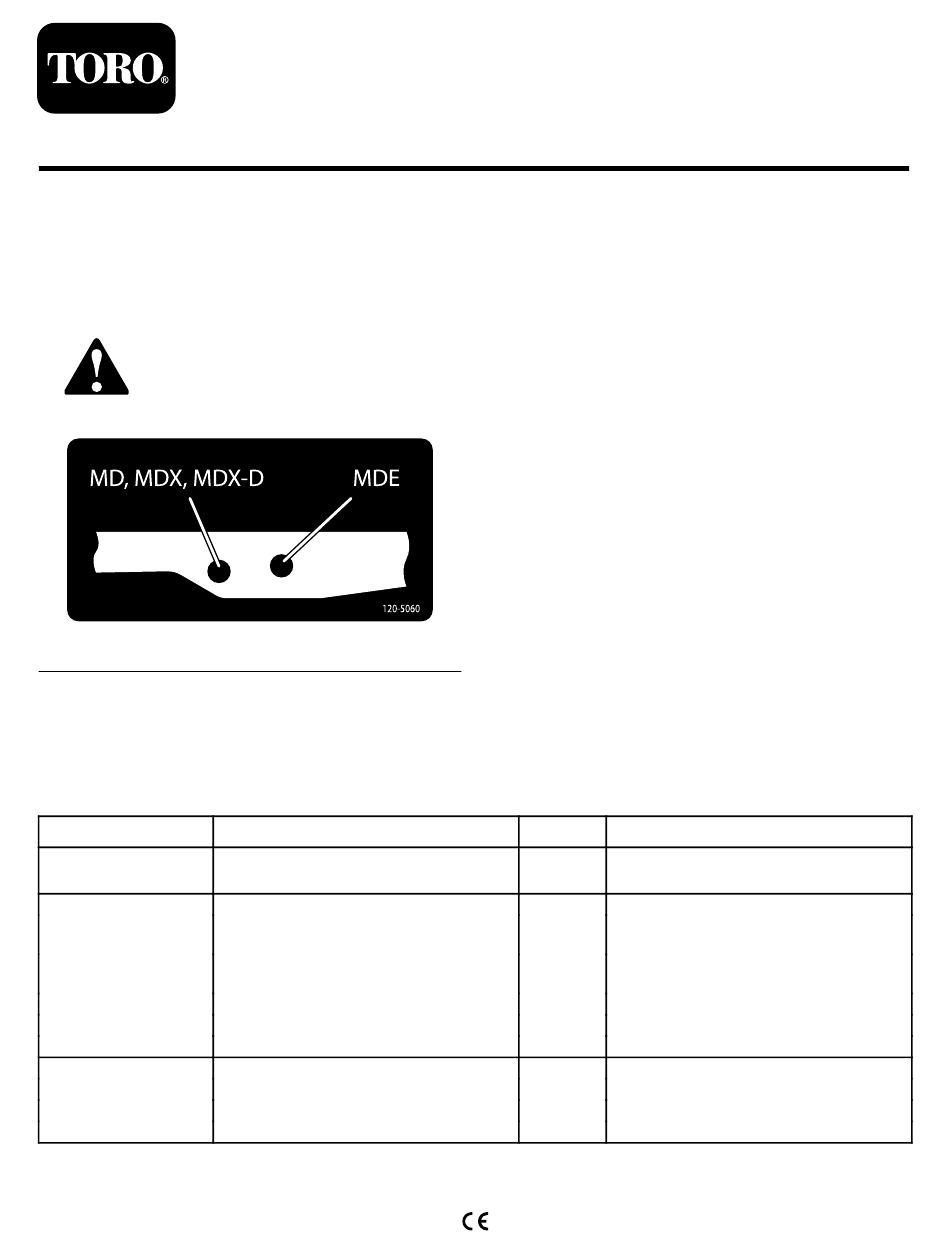

- Page 1 Kit de relevage de plateau électrique À partir de l'année-modèle 2011 – Véhicule utilitaire Workman ® série MD/MDX/MDX-D N° de modèle 07381—N° de série 312000001 et suivants Instructions de montage Sécurité Autocollants de sécurité et d'instruction Des autocollants de sécurité et des instructions bien visibles sont placés près de tous les endroits potentiellement dangereux.
-
